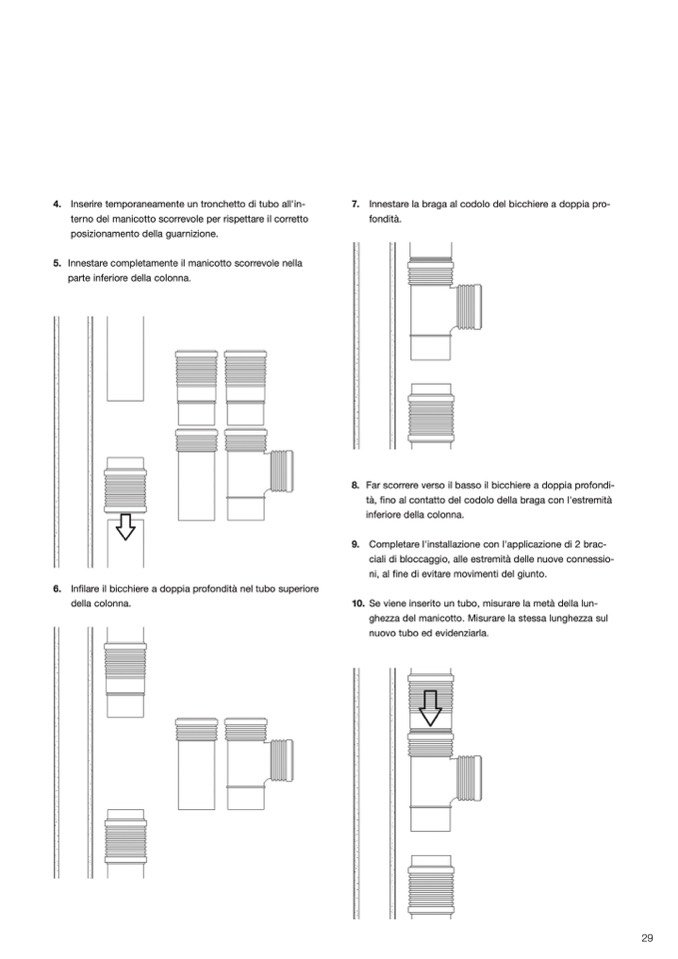

4. Inserire temporaneamente un tronchetto di tubo all'in-

terno del manicotto scorrevole per rispettare il corretto

posizionamento della guarnizione.

5. Innestare completamente il manicotto scorrevole nella

parte inferiore della colonna.

7. Innestare la braga al codolo del bicchiere a doppia pro-

fondità.

6.

Infilare il bicchiere a doppia profondità nel tubo superiore

della colonna.

8. Far scorrere verso il basso il bicchiere a doppia profondi-

tà, fino al contatto del codolo della braga con l'estremità

inferiore della colonna.

9. Completare l'installazione con l'applicazione di 2 brac-

ciali di bloccaggio, alle estremità delle nuove connessio-

ni, al fine di evitare movimenti del giunto.

10. Se viene inserito un tubo, misurare la metà della lun-

ghezza del manicotto. Misurare la stessa lunghezza sul

nuovo tubo ed evidenziarla.

29
