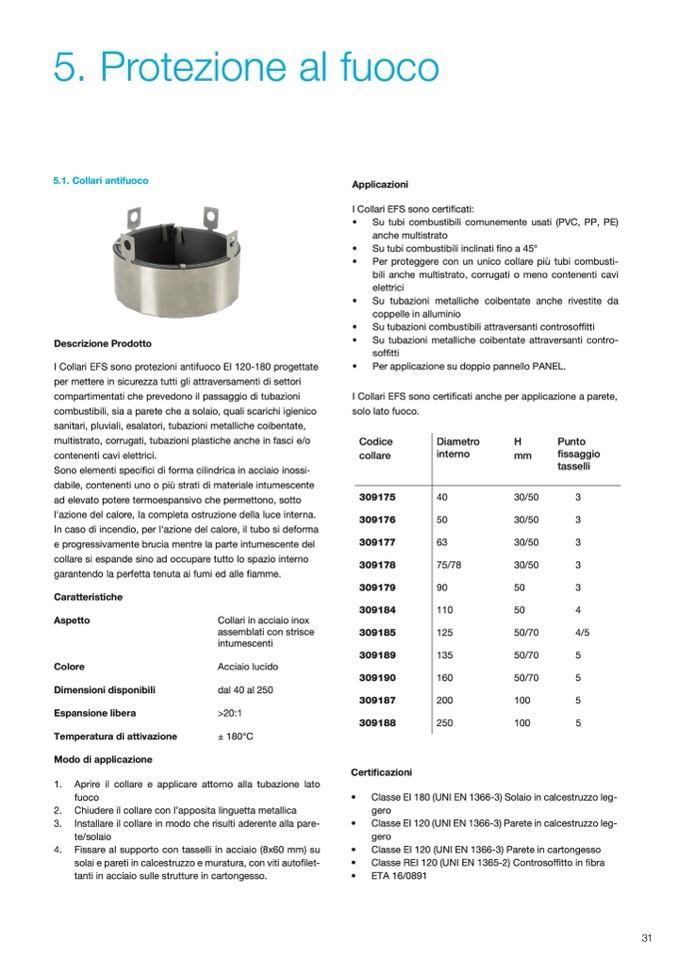

5. Protezione al fuoco
5.1. Collari antifuoco
Descrizione Prodotto
I Collari EFS sono protezioni antifuoco EI 120-180 progettate
per mettere in sicurezza tutti gli attraversamenti di settori
compartimentati che prevedono il passaggio di tubazioni
combustibili, sia a parete che a solaio, quali scarichi igienico
sanitari, pluviali, esalatori, tubazioni metalliche coibentate,
multistrato, corrugati, tubazioni plastiche anche in fasci e/o
contenenti cavi elettrici.
Sono elementi specifici di forma cilindrica in acciaio inossi-
dabile, contenenti uno o più strati di materiale intumescente
ad elevato potere termoespansivo che permettono, sotto
l'azione del calore, la completa ostruzione della luce interna.
In caso di incendio, per l'azione del calore, il tubo si deforma
e progressivamente brucia mentre la parte intumescente del
collare si espande sino ad occupare tutto lo spazio interno
garantendo la perfetta tenuta ai fumi ed alle fiamme.
Applicazioni
I Collari EFS sono certificati:
•
Su tubi combustibili comunemente usati (PVC, PP, PE)
anche multistrato
•
Su tubi combustibili inclinati fino a 45°
•
Per proteggere con un unico collare più tubi combusti-
bili anche multistrato, corrugati o meno contenenti cavi
elettrici
•
Su tubazioni metalliche coibentate anche rivestite da
coppelle in alluminio
•
Su tubazioni combustibili attraversanti controsoffitti
•
Su tubazioni metalliche coibentate attraversanti contro-
soffitti
•
Per applicazione su doppio pannello PANEL.
I Collari EFS sono certificati anche per applicazione a parete,
solo lato fuoco.
Codice
Diametro
collare
interno
309175
40
309176
50
309177
63
309178
75/78
309179
90
309184
110
309185
125
309189
135
309190
160
309187
200
309188
250
Certificazioni
•
Classe EI 180 (UNI
2. Chiudere il collare con l’apposita linguetta metallica
gero
H
Punto
mm
fissaggio
tasselli
30/50
3
30/50
3
30/50
3
30/50
3
50
3
50
4
50/70
4/5
50/70
5
50/70
5
100
5
100
5
Caratteristiche
Aspetto
Colore
Dimensioni disponibili
Espansione libera
Temperatura di attivazione
Modo di applicazione
Collari in acciaio inox
assemblati con strisce
intumescenti
Acciaio lucido
dal 40 al 250
>20:1
± 180°C
1. Aprire il collare e applicare attorno alla tubazione lato
fuoco
EN 1366-3) Solaio in calcestruzzo leg-
EN 1366-3) Parete in calcestruzzo leg-
•
Classe EI 120 (UNI
te/solaio
gero
3. Installare il collare in modo che risulti aderente alla pare-
4. Fissare al supporto con tasselli in acciaio (8x60 mm) su
solai e pareti in calcestruzzo e muratura, con viti autofilet-
tanti in acciaio sulle strutture in cartongesso.
EN 1366-3) Parete in cartongesso
•
Classe EI 120 (UNI
•
Classe REI 120 (UNI EN 1365-2) Controsoffitto in fibra
•
ETA 16/0891
31
