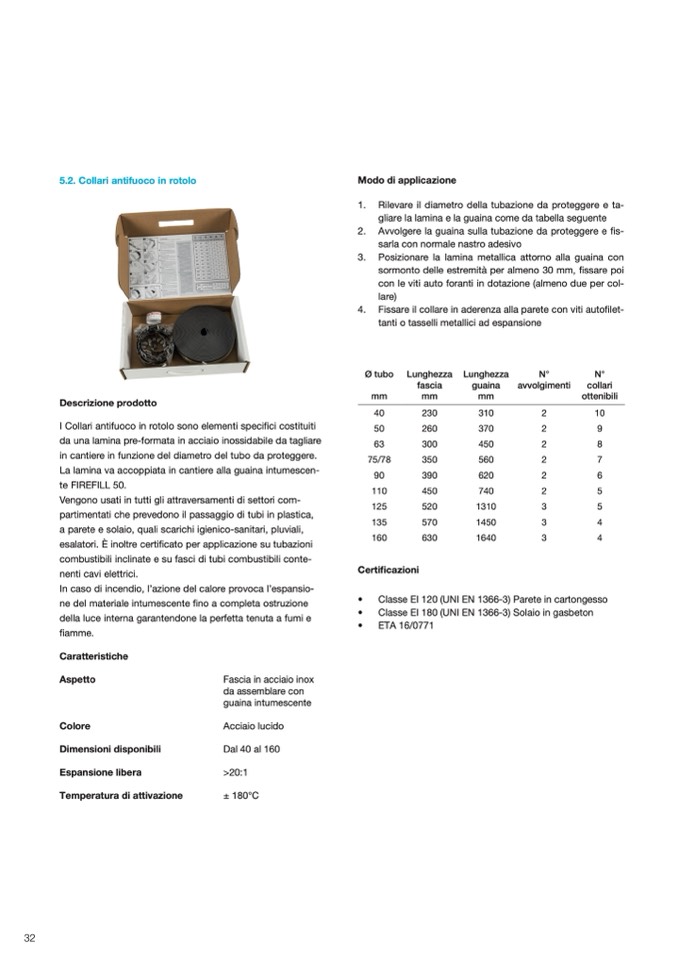

5.2. Collari antifuoco in rotolo
Descrizione prodotto
I Collari antifuoco in rotolo sono elementi specifici costituiti
da una lamina pre-formata in acciaio inossidabile da tagliare
in cantiere in funzione del diametro del tubo da proteggere.
La lamina va accoppiata in cantiere alla guaina intumescen-
te FIREFILL 50.
Vengono usati in tutti gli attraversamenti di settori com-
partimentati che prevedono il passaggio di tubi in plastica,
a parete e solaio, quali scarichi igienico-sanitari, pluviali,
esalatori. È inoltre certificato per applicazione su tubazioni
combustibili inclinate e su fasci di tubi combustibili conte-
nenti cavi elettrici.
In caso di incendio, l’azione del calore provoca l’espansio-
ne del materiale intumescente fino a completa ostruzione
della luce interna garantendone la perfetta tenuta a fumi e
fiamme.
Modo di applicazione
1. Rilevare il diametro della tubazione da proteggere e ta-
gliare la lamina e la guaina come da tabella seguente
2. Avvolgere la guaina sulla tubazione da proteggere e fis-
sarla con normale nastro adesivo
3. Posizionare la lamina metallica attorno alla guaina con
sormonto delle estremità per almeno 30 mm, fissare poi
con le viti auto foranti in dotazione (almeno due per col-
lare)
4. Fissare il collare in aderenza alla parete con viti autofilet-
tanti o tasselli metallici ad espansione
Caratteristiche
Aspetto
Colore
Dimensioni disponibili
Espansione libera
Temperatura di attivazione
Fascia in acciaio inox
da assemblare con
guaina intumescente
Acciaio lucido
Dal 40 al 160
>20:1
± 180°C
Ø tubo
mm
40
50
63
75/78
90
110
125
135
160
Certificazioni
•
Classe EI 120 (UNI EN 1366-3) Parete in cartongesso
•
Classe EI 180 (UNI EN 1366-3) Solaio in gasbeton
•
ETA 16/0771
Lunghezza Lunghezza
N°
N°
fascia
guaina
avvolgimenti
mm
mm
collari
ottenibili
230
310
2
10
260
370
2
9
300
450
2
8
350
560
2
7
390
620
2
6
450
740
2
5
520
1310
3
5
570
1450
3
4
630
1640
3
4
