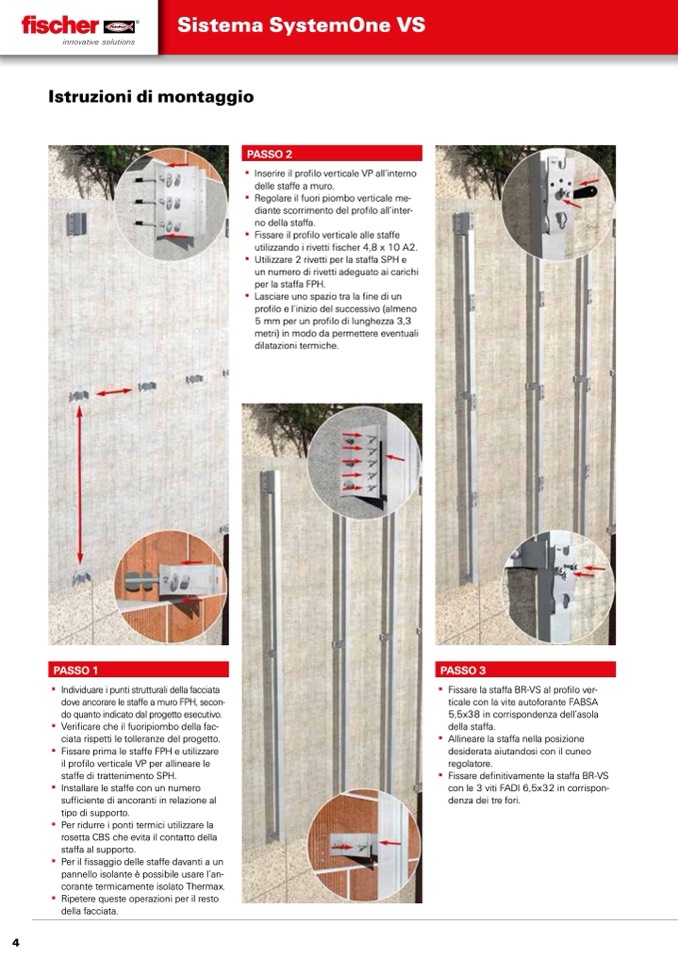

Sistema SystemOne VS

Istruzioni di montaggio

PASSO 2

4

PASSO 1

▪▪ Individuare▪i▪punti▪strutturali▪della▪facciata▪

dove▪ancorare▪le▪staffe▪a▪muro▪FPH,▪secon-

do▪quanto▪indicato▪dal▪progetto▪esecutivo.

▪▪ Verificare▪che▪il▪fuoripiombo▪della▪fac-

ciata▪rispetti▪le▪tolleranze▪del▪progetto.

▪▪ Fissare▪prima▪le▪staffe▪FPH▪e▪utilizzare▪

il▪profilo▪verticale▪VP▪per▪allineare▪le▪

staffe▪di▪trattenimento▪SPH.

▪▪ Installare▪le▪staffe▪con▪un▪numero▪

sufficiente▪di▪ancoranti▪in▪relazione▪al▪

tipo▪di▪supporto.

▪▪ Per▪ridurre▪i▪ponti▪termici▪utilizzare▪la▪

rosetta▪CBS▪che▪evita▪il▪contatto▪della▪

staffa▪al▪supporto.

▪▪ Per▪il▪fissaggio▪delle▪staffe▪davanti▪a▪un▪

pannello▪isolante▪è▪possibile▪usare▪l’an-

corante▪termicamente▪isolato▪Thermax.▪

▪▪ Ripetere▪queste▪operazioni▪per▪il▪resto▪

PASSO 3

della▪facciata.

▪▪

▪▪

▪▪

▪▪

▪▪

Inserire▪il▪profilo▪verticale▪VP▪all’interno▪

delle▪staffe▪a▪muro.

Regolare▪il▪fuori▪piombo▪verticale▪me-

diante▪scorrimento▪del▪profilo▪all’inter-

no▪della▪staffa.

Fissare▪il▪profilo▪verticale▪alle▪staffe▪

utilizzando▪i▪rivetti▪fischer▪4,8▪x▪10▪A2.

Utilizzare▪2▪rivetti▪per▪la▪staffa▪SPH▪e▪

un▪numero▪di▪rivetti▪adeguato▪ai▪carichi▪

per▪la▪staffa▪FPH.▪

Lasciare▪uno▪spazio▪tra▪la▪fine▪di▪un▪

profilo▪e▪l’inizio▪del▪successivo▪(almeno▪

5▪mm▪per▪un▪profilo▪di▪lunghezza▪3,3▪

metri)▪in▪modo▪da▪permettere▪eventuali▪

dilatazioni▪termiche.

▪▪

▪▪

▪▪

Fissare▪la▪staffa▪BR-VS▪al▪profilo▪ver-

ticale▪con▪la▪vite▪autoforante▪FABSA▪

5,5x38▪in▪corrispondenza▪dell’asola▪

della▪staffa.

Allineare▪la▪staffa▪nella▪posizione▪

desiderata▪aiutandosi▪con▪il▪cuneo▪

regolatore.

Fissare▪definitivamente▪la▪staffa▪BR-VS▪

con▪le▪3▪viti▪FADI▪6,5x32▪in▪corrispon-

denza▪dei▪tre▪fori.
