Pompe di calore Alya

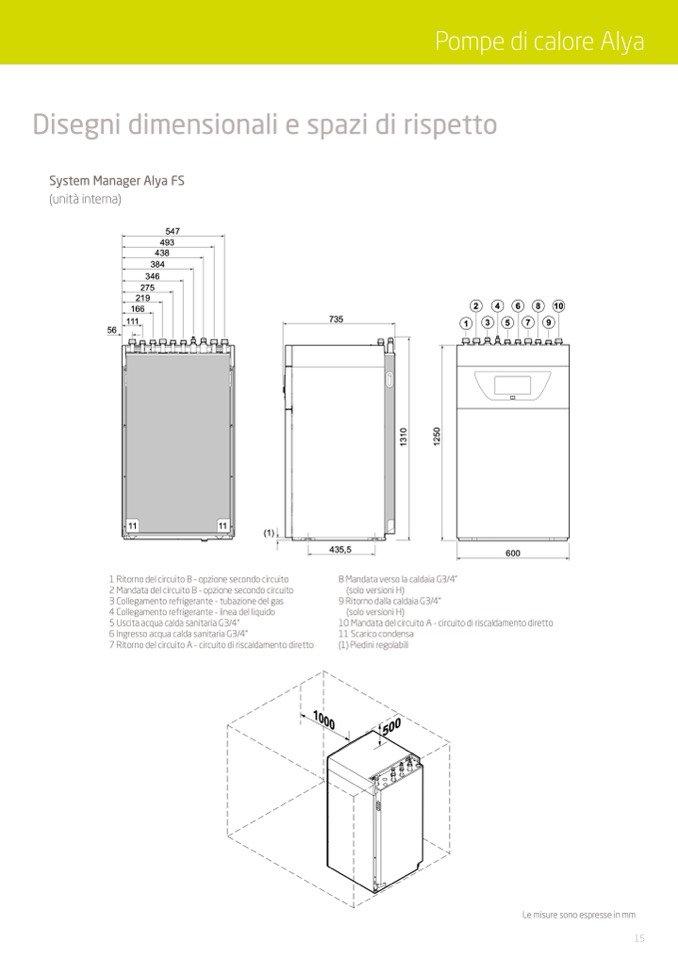

Disegni dimensionali e spazi di rispetto

System Manager Alya FS

(unità interna)

346

275

219

166

56

111

2

4 6 8 10

735

1

3 5 7 9

547

493

438

384

1

3

1

0

1

2

5

0

11

11

(1)

1 Ritorno del circuito B - opzione secondo circuito

2 Mandata del circuito B - opzione secondo circuito

3 Collegamento refrigerante - tubazione del gas

4 Collegamento refrigerante - linea del liquido

5 Uscita acqua calda sanitaria G3/4"

6 Ingresso acqua calda sanitaria G3/4"

7 Ritorno del circuito A - circuito di riscaldamento diretto

10 Mandata del circuito A - circuito di riscaldamento diretto

11 Scarico condensa

(1) Piedini regolabili

435,5

8 Mandata verso la caldaia G3/4”

(solo versioni H)

9 Ritorno dalla caldaia G3/4”

(solo versioni H)

600

1000

5

0

0

Le misure sono espresse in mm

15
