Pompe di calore Alya

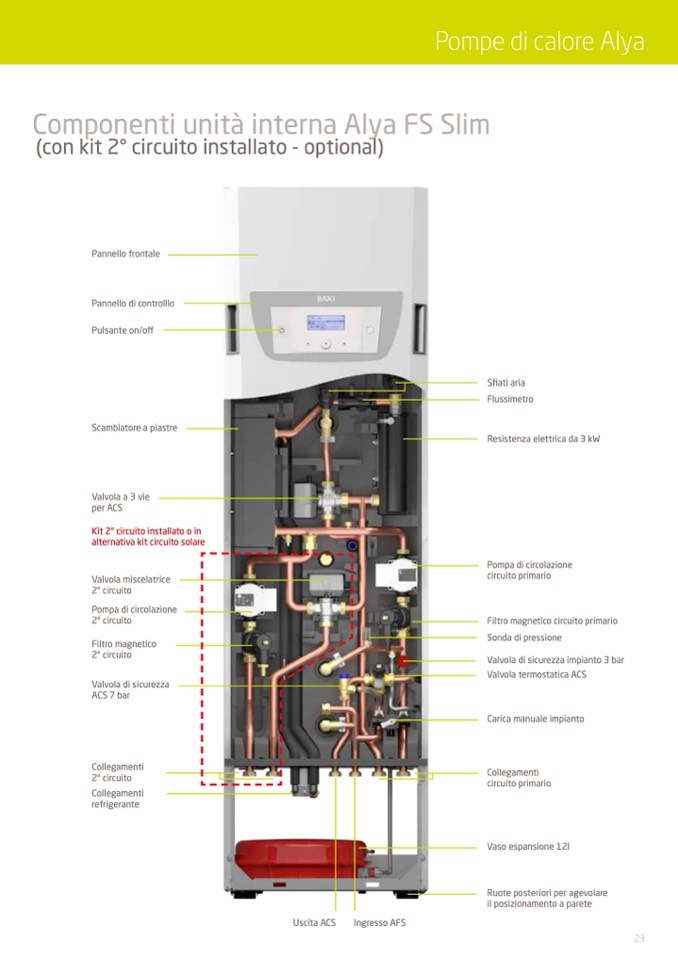

Componenti unità interna Alya FS Slim

(con kit 2° circuito installato - optional)

Pannello frontale

Pannello di controlllo

Pulsante on/off

Scambiatore a piastre

Valvola a 3 vie

per ACS

Kit 2° circuito installato o in

alternativa kit circuito solare

Valvola miscelatrice

2° circuito

Pompa di circolazione

2° circuito

Filtro magnetico

2° circuito

Valvola di sicurezza

ACS 7 bar

Collegamenti

2° circuito

Collegamenti

refrigerante

Sfiati aria

Flussimetro

Resistenza elettrica da 3 kW

Pompa di circolazione

circuito primario

Filtro magnetico circuito primario

Sonda di pressione

Valvola di sicurezza impianto 3 bar

Valvola termostatica ACS

Carica manuale impianto

Collegamenti

circuito primario

Vaso espansione 12l

Ruote posteriori per agevolare

il posizionamento a parete

Uscita ACS

Ingresso AFS

23
