Pompe di calore Alya

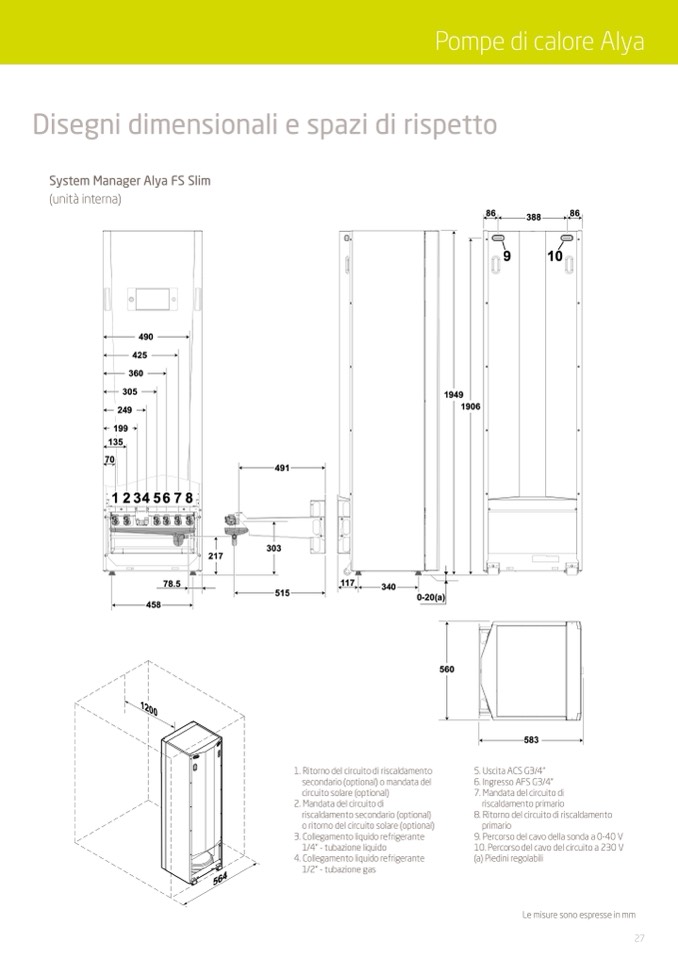

Disegni dimensionali e spazi di rispetto

System Manager Alya FS Slim

(unità interna)

9

10

490

425

360

305

249

19 06

199

135

70

491

303

1 2 34 56 7 8

217

117

515

340

0-20(a)

560

78.5

458

1200

1. Ritorno del circuito di riscaldamento

secondario (optional) o mandata del

circuito solare (optional)

2. Mandata del circuito di

riscaldamento secondario (optional)

o ritorno del circuito solare (optional)

3. Collegamento liquido refrigerante

1/4" - tubazione liquido

4. Collegamento liquido refrigerante

1/2" - tubazione gas

5. Uscita ACS G3/4"

6. Ingresso AFS G3/4"

7. Mandata del circuito di

riscaldamento primario

8. Ritorno del circuito di riscaldamento

primario

9. Percorso del cavo della sonda a 0-40 V

10. Percorso del cavo del circuito a 230 V

(a) Piedini regolabili

Le misure sono espresse in mm

1949

86

388

86

583

5

6

4

27
