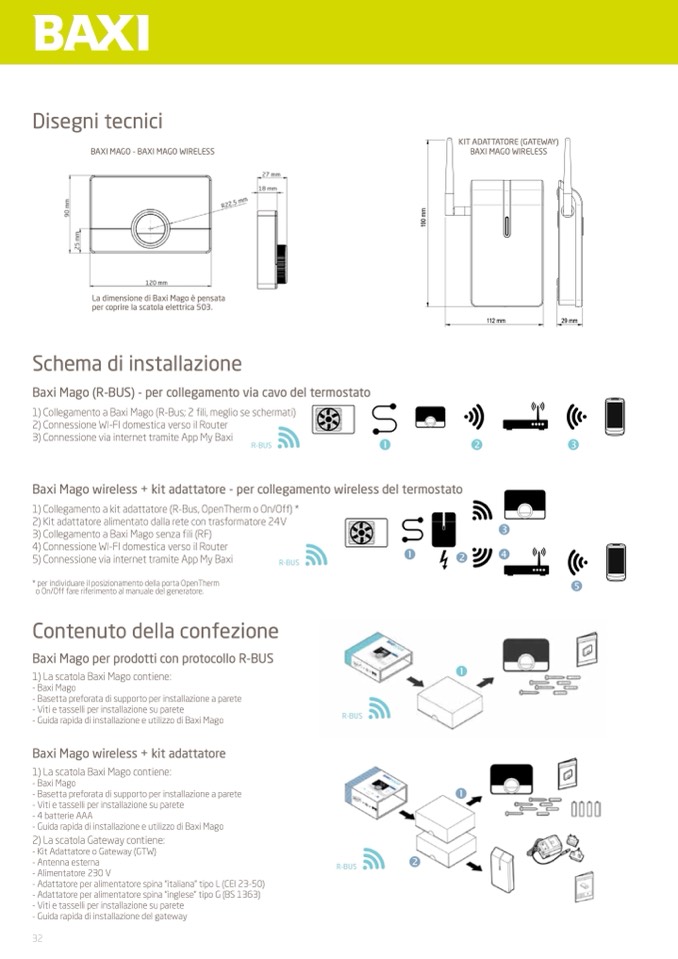

Disegni tecnici
BAXI MAGO - BAXI MAGO WIRELESS
La dimensione di Baxi Mago è pensata
per coprire la scatola elettrica 503.
Schema di installazione
Baxi Mago (R-BUS) - per collegamento via cavo del termostato
1) Collegamento a Baxi Mago (R-Bus; 2 fili, meglio se schermati)
2) Connessione WI-FI domestica verso il Router
3) Connessione via internet tramite App My Baxi
KIT ADATTATORE (GATEWAY)
BAXI MAGO WIRELESS
Baxi Mago wireless + kit adattatore - per collegamento wireless del termostato
1) Collegamento a kit adattatore (R-Bus, OpenTherm o On/Off) *
2) Kit adattatore alimentato dalla rete con trasformatore 24V
3) Collegamento a Baxi Mago senza fili (RF)
4) Connessione WI-FI domestica verso il Router
5) Connessione via internet tramite App My Baxi
* per individuare il posizionamento della porta OpenTherm
o On/Off fare riferimento al manuale del generatore.
Contenuto della confezione
Baxi Mago per prodotti con protocollo R-BUS
1) La scatola Baxi Mago contiene:
- Baxi Mago
- Basetta preforata di supporto per installazione a parete
- Viti e tasselli per installazione su parete
- Guida rapida di installazione e utilizzo di Baxi Mago
Baxi Mago wireless + kit adattatore
1) La scatola Baxi Mago contiene:
- Baxi Mago
- Basetta preforata di supporto per installazione a parete
- Viti e tasselli per installazione su parete
- 4 batterie AAA
- Guida rapida di installazione e utilizzo di Baxi Mago
2) La scatola Gateway contiene:
- Kit Adattatore o Gateway (GTW)
- Antenna esterna
- Alimentatore 230 V
- Adattatore per alimentatore spina “italiana” tipo L (CEI 23-50)
- Adattatore per alimentatore spina “inglese” tipo G (BS 1363)
- Viti e tasselli per installazione su parete
- Guida rapida di installazione del gateway
Il cronotermostato intelligente
The smart chronothermostat
Il cronotermostato intelligente
The smart chronothermostat
112 mm
29 mm
1
5
1
5
5
.
5
.
5
6
2
6
,
5
2
,
5
1
9
0
m
m
1
8
1
0
8
0
32
