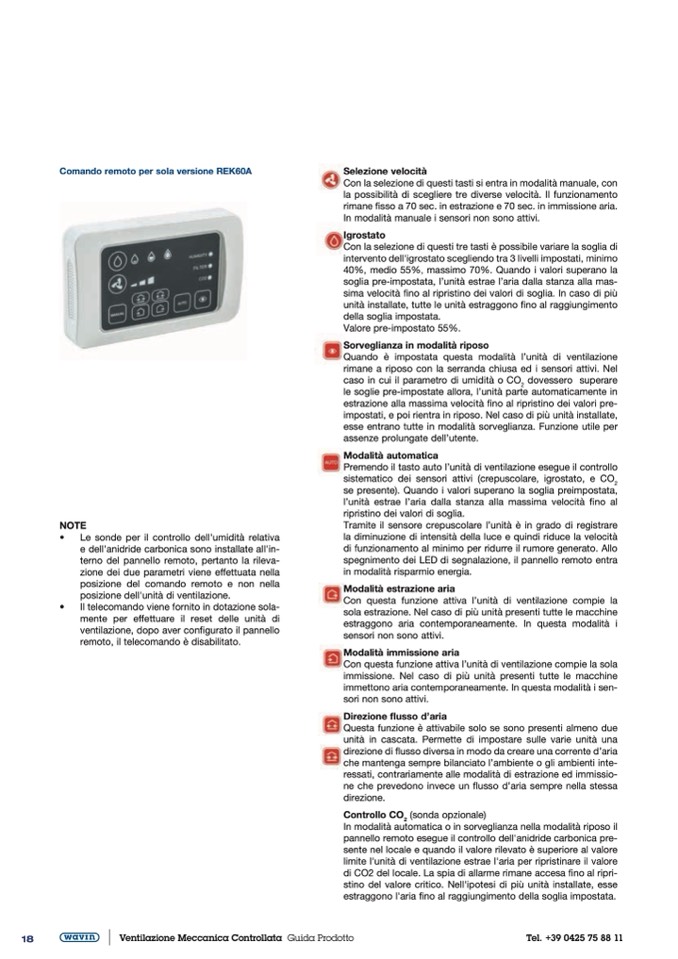

Comando remoto per sola versione REK60A
Selezione velocità
Con la selezione di questi tasti si entra in modalità manuale, con
la possibilità di scegliere tre diverse velocità. Il funzionamento
rimane fisso a 70 sec. in estrazione e 70 sec. in immissione aria.
In modalità manuale i sensori non sono attivi.
Igrostato
Con la selezione di questi tre tasti è possibile variare la soglia di
intervento dell'igrostato scegliendo tra 3 livelli impostati, minimo
40%, medio 55%, massimo 70%. Quando i valori superano la
soglia pre-impostata, l’unità estrae l’aria dalla stanza alla mas-
sima velocità fino al ripristino dei valori di soglia. In caso di più
unità installate, tutte le unità estraggono fino al raggiungimento
della soglia impostata.
Valore pre-impostato 55%.
Sorveglianza in modalità riposo
Quando è impostata questa modalità l’unità di ventilazione
rimane a riposo con la serranda chiusa ed i sensori attivi. Nel
caso in cui il parametro di umidità o CO
2
dovessero superare
le soglie pre-impostate allora, l’unità parte automaticamente in
estrazione alla massima velocità fino al ripristino dei valori pre-
impostati, e poi rientra in riposo. Nel caso di più unità installate,
esse entrano tutte in modalità sorveglianza. Funzione utile per
assenze prolungate dell’utente.
Modalità automatica
Premendo il tasto auto l’unità di ventilazione esegue il controllo
sistematico dei sensori attivi (crepuscolare, igrostato, e CO
2
se presente). Quando i valori superano la soglia preimpostata,
l’unità estrae l’aria dalla stanza alla massima velocità fino al
ripristino dei valori di soglia.
Tramite il sensore crepuscolare l’unità è in grado di registrare
la diminuzione di intensità della luce e quindi riduce la velocità
di funzionamento al minimo per ridurre il rumore generato. Allo
spegnimento dei LED di segnalazione, il pannello remoto entra
in modalità risparmio energia.
Modalità estrazione aria
Con questa funzione attiva l’unità di ventilazione compie la
sola estrazione. Nel caso di più unità presenti tutte le macchine
estraggono aria contemporaneamente. In questa modalità i
sensori non sono attivi.
Modalità immissione aria
Con questa funzione attiva l’unità di ventilazione compie la sola
immissione. Nel caso di più unità presenti tutte le macchine
immettono aria contemporaneamente. In questa modalità i sen-
sori non sono attivi.
Direzione flusso d’aria
Questa funzione è attivabile solo se sono presenti almeno due
unità in cascata. Permette di impostare sulle varie unità una
direzione di flusso diversa in modo da creare una corrente d’aria
che mantenga sempre bilanciato l’ambiente o gli ambienti inte-
ressati, contrariamente alle modalità di estrazione ed immissio-
ne che prevedono invece un flusso d’aria sempre nella stessa
direzione.
Controllo CO
2
(sonda opzionale)
In modalità automatica o in sorveglianza nella modalità riposo il
pannello remoto esegue il controllo dell'anidride carbonica pre-
sente nel locale e quando il valore rilevato è superiore al valore
limite l'unità di ventilazione estrae l'aria per ripristinare il valore
di CO2 del locale. La spia di allarme rimane accesa fino al ripri-
stino del valore critico. Nell'ipotesi di più unità installate, esse
estraggono l'aria fino al raggiungimento della soglia impostata.
NOTE
•
•
Le sonde per il controllo dell'umidità relativa
e dell'anidride carbonica sono installate all'in-
terno del pannello remoto, pertanto la rileva-
zione dei due parametri viene effettuata nella
posizione del comando remoto e non nella
posizione dell'unità di ventilazione.
Il telecomando viene fornito in dotazione sola-
mente per effettuare il reset delle unità di
ventilazione, dopo aver configurato il pannello
remoto, il telecomando è disabilitato.
