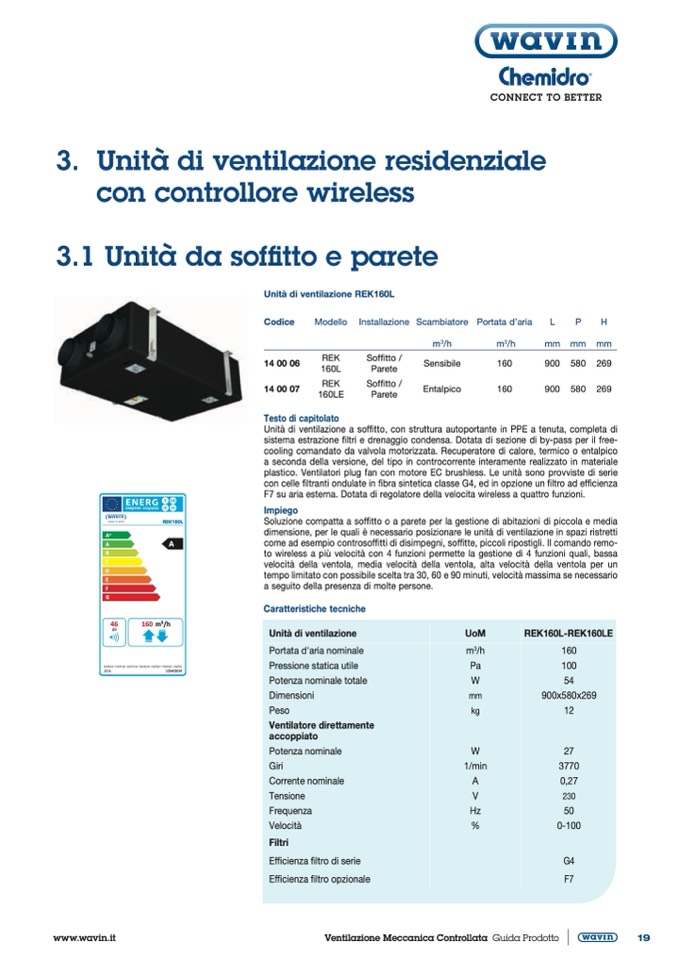

3. Unità di ventilazione residenziale

con controllore wireless

3.1 Unità da soffitto e parete

Unità di ventilazione REK160L

Codice

14 00 06

14 00 07

Modello Installazione

REK

Soffitto /

160L

Parete

REK

Soffitto /

160LE

Parete

Scambiatore

m

3

/h

Sensibile

Entalpico

Portata d’aria

L

P

H

m

3

/h

160

160

mm mm mm

900 580 269

900 580 269

A

A

B

D

C

E

F

G

dB

REK160L

A

160 m3/h

Unità di ventilazione a soffitto, con struttura autoportante in PPE a tenuta, completa di

sistema estrazione filtri e drenaggio condensa. Dotata di sezione di by-pass per il free-

cooling comandato da valvola motorizzata. Recuperatore di calore, termico o entalpico

a seconda della versione, del tipo in controcorrente interamente realizzato in materiale

plastico. Ventilatori plug fan con motore EC brushless. Le unità sono provviste di serie

con celle filtranti ondulate in fibra sintetica classe G4, ed in opzione un filtro ad efficienza

F7 su aria esterna. Dotata di regolatore della velocita wireless a quattro funzioni.

Impiego

Soluzione compatta a soffitto o a parete per la gestione di abitazioni di piccola e media

dimensione, per le quali è necessario posizionare le unità di ventilazione in spazi ristretti

come ad esempio controsoffitti di disimpegni, soffitte, piccoli ripostigli. Il comando remo-

to wireless a più velocità con 4 funzioni permette la gestione di 4 funzioni quali, bassa

velocità della ventola, media velocità della ventola, alta velocità della ventola per un

tempo limitato con possibile scelta tra 30, 60 e 90 minuti, velocità massima se necessario

a seguito della presenza di molte persone.

Testo di capitolato

46

Caratteristiche tecniche

Unità di ventilazione

Portata d'aria nominale

Pressione statica utile

Potenza nominale totale

Dimensioni

Peso

Ventilatore direttamente

accoppiato

Potenza nominale

Giri

Corrente nominale

Tensione

Frequenza

Velocità

Filtri

Efficienza filtro di serie

Efficienza filtro opzionale

UoM

REK160L-REK160LE

m

3

/h

160

Pa

100

W

54

mm

900x580x269

kg

12

W

27

1/min

3770

A

0,27

V

230

Hz

50

%

0-100

G4

F7

ENERGIA ЕНЕРГИЯ ΕΝΕΡΓΕΙΑ ENERGIJA ENERGY ENERGIE ENERGI

2016

1254/2014

www.wavin.it

Ventilazione Meccanica Controllata Guida Prodotto

19
