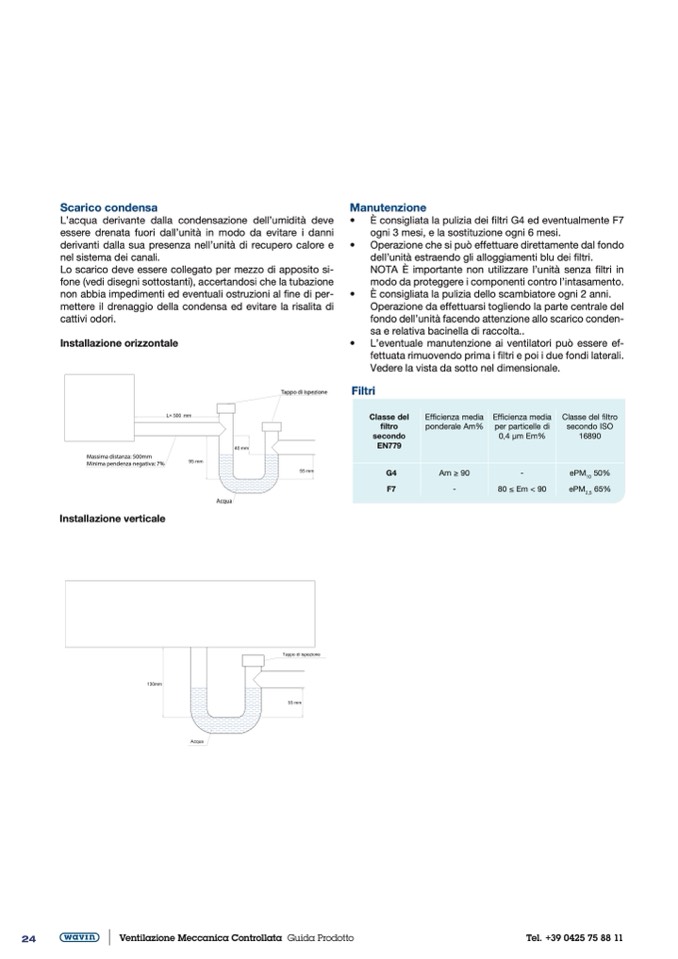

Scarico condensa

Manutenzione

L’acqua derivante dalla condensazione dell’umidità deve

•

essere drenata fuori dall’unità in modo da evitare i danni

derivanti dalla sua presenza nell’unità di recupero calore e

•

nel sistema dei canali.

Lo scarico deve essere collegato per mezzo di apposito si-

fone (vedi disegni sottostanti), accertandosi che la tubazione

non abbia impedimenti ed eventuali ostruzioni al fine di per-

•

mettere il drenaggio della condensa ed evitare la risalita di

È consigliata la pulizia dei filtri G4 ed eventualmente F7

ogni 3 mesi, e la sostituzione ogni 6 mesi.

Operazione che si può effettuare direttamente dal fondo

dell’unità estraendo gli alloggiamenti blu dei filtri.

NOTA È importante non utilizzare l’unità senza filtri in

modo da proteggere i componenti contro l’intasamento.

È consigliata la pulizia dello scambiatore ogni 2 anni.

Operazione da effettuarsi togliendo la parte centrale del

cattivi odori.

Installazione orizzontale

INSTALLAZIONE ORIZZONTALE

SIFONE

fondo dell’unità facendo attenzione allo scarico conden-

sa e relativa bacinella di raccolta..

Massima distanza: 500mm

Minima pendenza negativa: 7%

INSTALLAZIONE VERTICALE

Tappo di ispezione

Filtri

Classe del

filtro

secondo

EN779

G4

F7

Efficienza media

ponderale Am%

Am ≥ 90

-

Efficienza media

per particelle di

0,4 μm Em%

-

80 ≤ Em < 90

Classe del filtro

secondo ISO

16890

ePM

10

50%

ePM

2,5

65%

Sifone drenaggio condensa

Installazione unità orizzontale

Acqua

Installazione verticale

• L’eventuale manutenzione ai ventilatori può essere ef-

fettuata rimuovendo prima i filtri e poi i due fondi laterali.

Vedere la vista da sotto nel dimensionale.
