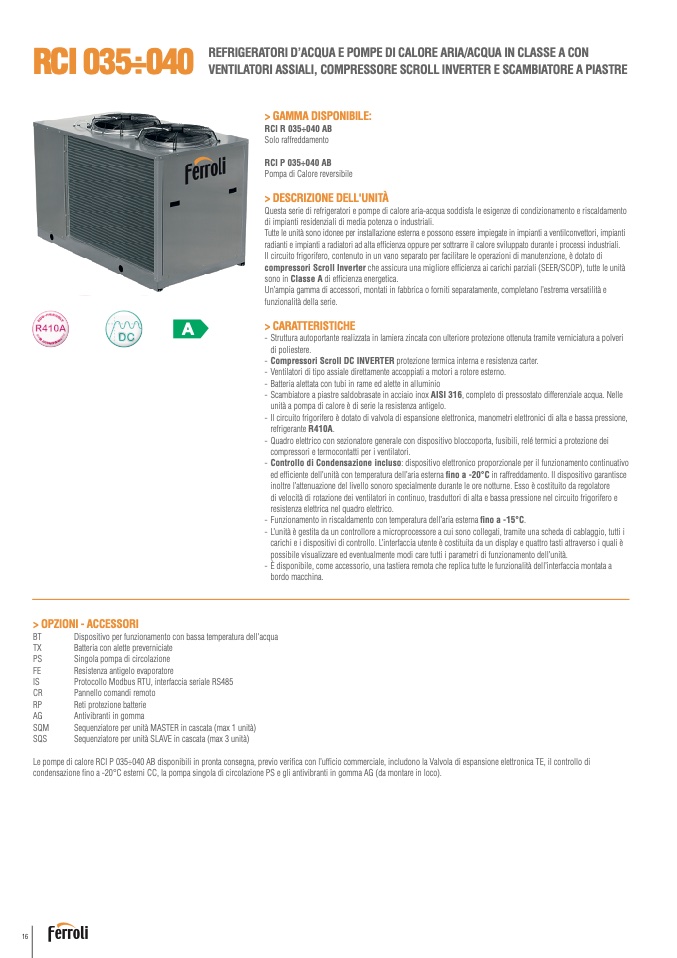

RCI 035÷040

REFRIGERATORI D’ACQUA E POMPE DI CALORE ARIA/ACQUA IN CLASSE A CON

VENTILATORI ASSIALI, COMPRESSORE SCROLL INVERTER E SCAMBIATORE A PIASTRE

A

> GAMMA DISPONIBILE:

RCI R 035÷040 AB

Solo raffreddamento

RCI P 035÷040 AB

Pompa di Calore reversibile

> DESCRIZIONE DELL'UNITÀ

Questa serie di refrigeratori e pompe di calore aria-acqua soddisfa le esigenze di condizionamento e riscaldamento

di impianti residenziali di media potenza o industriali.

Tutte le unità sono idonee per installazione esterna e possono essere impiegate in impianti a ventilconvettori, impianti

radianti e impianti a radiatori ad alta efficienza oppure per sottrarre il calore sviluppato durante i processi industriali.

Il circuito frigorifero, contenuto in un vano separato per facilitare le operazioni di manutenzione, è dotato di

compressori Scroll Inverter che assicura una migliore efficienza ai carichi parziali (SEER/SCOP), tutte le unità

sono in Classe A di efficienza energetica.

Un’ampia gamma di accessori, montati in fabbrica o forniti separatamente, completano l’estrema versatilità e

funzionalità della serie.

> CARATTERISTICHE

- Struttura autoportante realizzata in lamiera zincata con ulteriore protezione ottenuta tramite verniciatura a polveri

di poliestere.

- Compressori Scroll DC INVERTER protezione termica interna e resistenza carter.

- Ventilatori di tipo assiale direttamente accoppiati a motori a rotore esterno.

- Batteria alettata con tubi in rame ed alette in alluminio

- Scambiatore a piastre saldobrasate in acciaio inox AISI 316, completo di pressostato differenziale acqua. Nelle

unità a pompa di calore è di serie la resistenza antigelo.

- Il circuito frigorifero è dotato di valvola di espansione elettronica, manometri elettronici di alta e bassa pressione,

refrigerante R410A.

- Quadro elettrico con sezionatore generale con dispositivo bloccoporta, fusibili, relé termici a protezione dei

compressori e termocontatti per i ventilatori.

- Controllo di Condensazione incluso: dispositivo elettronico proporzionale per il funzionamento continuativo

ed efficiente dell’unità con temperatura dell’aria esterna fino a -20°C in raffreddamento. Il dispositivo garantisce

inoltre l’attenuazione del livello sonoro specialmente durante le ore notturne. Esso è costituito da regolatore

di velocità di rotazione dei ventilatori in continuo, trasduttori di alta e bassa pressione nel circuito frigorifero e

resistenza elettrica nel quadro elettrico.

- Funzionamento in riscaldamento con temperatura dell’aria esterna fino a -15°C.

- L’unità è gestita da un controllore a microprocessore a cui sono collegati, tramite una scheda di cablaggio, tutti i

carichi e i dispositivi di controllo. L’interfaccia utente è costituita da un display e quattro tasti attraverso i quali è

possibile visualizzare ed eventualmente modi care tutti i parametri di funzionamento dell’unità.

- È disponibile, come accessorio, una tastiera remota che replica tutte le funzionalità dell’interfaccia montata a

bordo macchina.

> OPZIONI - ACCESSORI

BT

Dispositivo per funzionamento con bassa temperatura dell'acqua

TX

Batteria con alette preverniciate

PS

Singola pompa di circolazione

FE

Resistenza antigelo evaporatore

IS

Protocollo Modbus RTU, interfaccia seriale RS485

CR

Pannello comandi remoto

RP

Reti protezione batterie

AG

Antivibranti in gomma

SQM

Sequenziatore per unità MASTER in cascata (max 1 unità)

SQS

Sequenziatore per unità SLAVE in cascata (max 3 unità)

Le pompe di calore RCI P 035÷040 AB disponibili in pronta consegna, previo verifica con l’ufficio commerciale, includono la Valvola di espansione elettronica TE, il controllo di

condensazione fino a -20°C esterni CC, la pompa singola di circolazione PS e gli antivibranti in gomma AG (da montare in loco).
