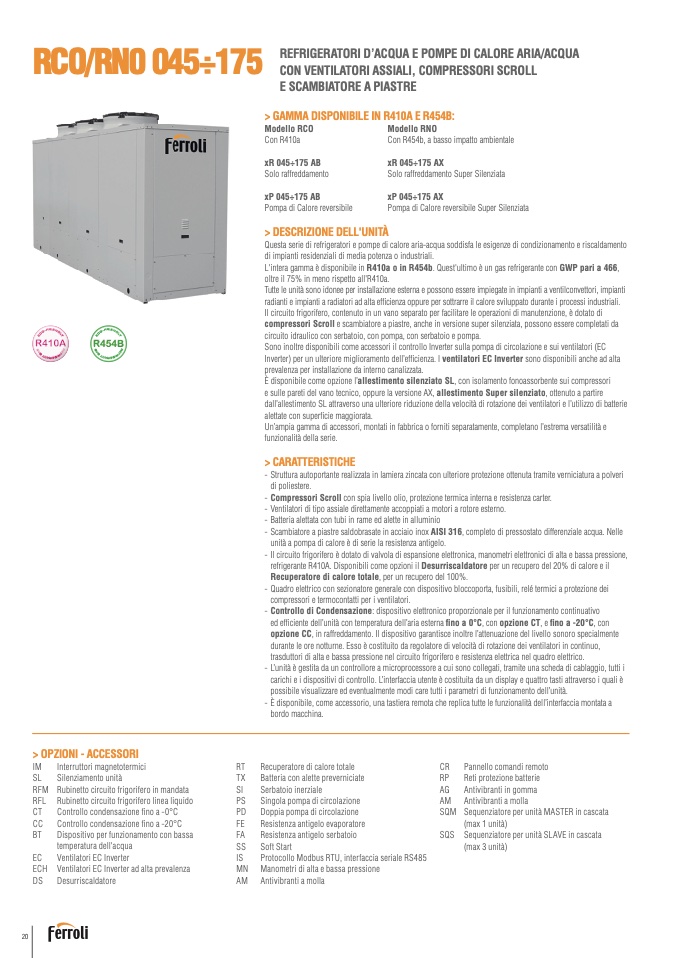

RCO/RN0 045÷175

R454B

REFRIGERATORI D’ACQUA E POMPE DI CALORE ARIA/ACQUA

CON VENTILATORI ASSIALI, COMPRESSORI SCROLL

E SCAMBIATORE A PIASTRE

> GAMMA DISPONIBILE IN R410A E R454B:

Modello RCO

Con R410a

xR 045÷175 AB

Solo raffreddamento

xP 045÷175 AB

Pompa di Calore reversibile

Modello RNO

Con R454b, a basso impatto ambientale

xR 045÷175 AX

Solo raffreddamento Super Silenziata

xP 045÷175 AX

Pompa di Calore reversibile Super Silenziata

> DESCRIZIONE DELL'UNITÀ

Questa serie di refrigeratori e pompe di calore aria-acqua soddisfa le esigenze di condizionamento e riscaldamento

di impianti residenziali di media potenza o industriali.

L'intera gamma è disponibile in R410a o in R454b. Quest'ultimo è un gas refrigerante con GWP pari a 466,

oltre il 75% in meno rispetto all'R410a.

Tutte le unità sono idonee per installazione esterna e possono essere impiegate in impianti a ventilconvettori, impianti

radianti e impianti a radiatori ad alta efficienza oppure per sottrarre il calore sviluppato durante i processi industriali.

Il circuito frigorifero, contenuto in un vano separato per facilitare le operazioni di manutenzione, è dotato di

compressori Scroll e scambiatore a piastre, anche in versione super silenziata, possono essere completati da

circuito idraulico con serbatoio, con pompa, con serbatoio e pompa.

Sono inoltre disponibili come accessori il controllo Inverter sulla pompa di circolazione e sui ventilatori (EC

Inverter) per un ulteriore miglioramento dell’efficienza. I ventilatori EC Inverter sono disponibili anche ad alta

prevalenza per installazione da interno canalizzata.

È disponibile come opzione l’allestimento silenziato SL, con isolamento fonoassorbente sui compressori

e sulle pareti del vano tecnico, oppure la versione AX, allestimento Super silenziato, ottenuto a partire

dall’allestimento SL attraverso una ulteriore riduzione della velocità di rotazione dei ventilatori e l’utilizzo di batterie

alettate con superficie maggiorata.

Un’ampia gamma di accessori, montati in fabbrica o forniti separatamente, completano l’estrema versatilità e

funzionalità della serie.

> CARATTERISTICHE

- Struttura autoportante realizzata in lamiera zincata con ulteriore protezione ottenuta tramite verniciatura a polveri

di poliestere.

- Compressori Scroll con spia livello olio, protezione termica interna e resistenza carter.

- Ventilatori di tipo assiale direttamente accoppiati a motori a rotore esterno.

- Batteria alettata con tubi in rame ed alette in alluminio

- Scambiatore a piastre saldobrasate in acciaio inox AISI 316, completo di pressostato differenziale acqua. Nelle

unità a pompa di calore è di serie la resistenza antigelo.

- Il circuito frigorifero è dotato di valvola di espansione elettronica, manometri elettronici di alta e bassa pressione,

refrigerante R410A. Disponibili come opzioni il Desurriscaldatore per un recupero del 20% di calore e il

Recuperatore di calore totale, per un recupero del 100%.

- Quadro elettrico con sezionatore generale con dispositivo bloccoporta, fusibili, relé termici a protezione dei

compressori e termocontatti per i ventilatori.

- Controllo di Condensazione: dispositivo elettronico proporzionale per il funzionamento continuativo

ed efficiente dell’unità con temperatura dell’aria esterna fino a 0°C, con opzione CT, e fino a -20°C, con

opzione CC, in raffreddamento. Il dispositivo garantisce inoltre l’attenuazione del livello sonoro specialmente

durante le ore notturne. Esso è costituito da regolatore di velocità di rotazione dei ventilatori in continuo,

trasduttori di alta e bassa pressione nel circuito frigorifero e resistenza elettrica nel quadro elettrico.

- L’unità è gestita da un controllore a microprocessore a cui sono collegati, tramite una scheda di cablaggio, tutti i

carichi e i dispositivi di controllo. L’interfaccia utente è costituita da un display e quattro tasti attraverso i quali è

possibile visualizzare ed eventualmente modi care tutti i parametri di funzionamento dell’unità.

- È disponibile, come accessorio, una tastiera remota che replica tutte le funzionalità dell’interfaccia montata a

bordo macchina.

> OPZIONI - ACCESSORI

IM

Interruttori magnetotermici

SL

Silenziamento unità

RFM Rubinetto circuito frigorifero in mandata

RFL Rubinetto circuito frigorifero linea liquido

CT

Controllo condensazione fino a -0°C

CC Controllo condensazione fino a -20°C

BT

Dispositivo per funzionamento con bassa

temperatura dell'acqua

EC

Ventilatori EC Inverter

ECH Ventilatori EC Inverter ad alta prevalenza

DS Desurriscaldatore

RT

Recuperatore di calore totale

TX

Batteria con alette preverniciate

SI

Serbatoio inerziale

PS

Singola pompa di circolazione

PD Doppia pompa di circolazione

FE

Resistenza antigelo evaporatore

FA

Resistenza antigelo serbatoio

SS

Soft Start

IS

Protocollo Modbus RTU, interfaccia seriale RS485

MN Manometri di alta e bassa pressione

AM Antivibranti a molla

CR Pannello comandi remoto

RP

Reti protezione batterie

AG Antivibranti in gomma

AM Antivibranti a molla

SQM Sequenziatore per unità MASTER in cascata

(max 1 unità)

SQS Sequenziatore per unità SLAVE in cascata

(max 3 unità)
