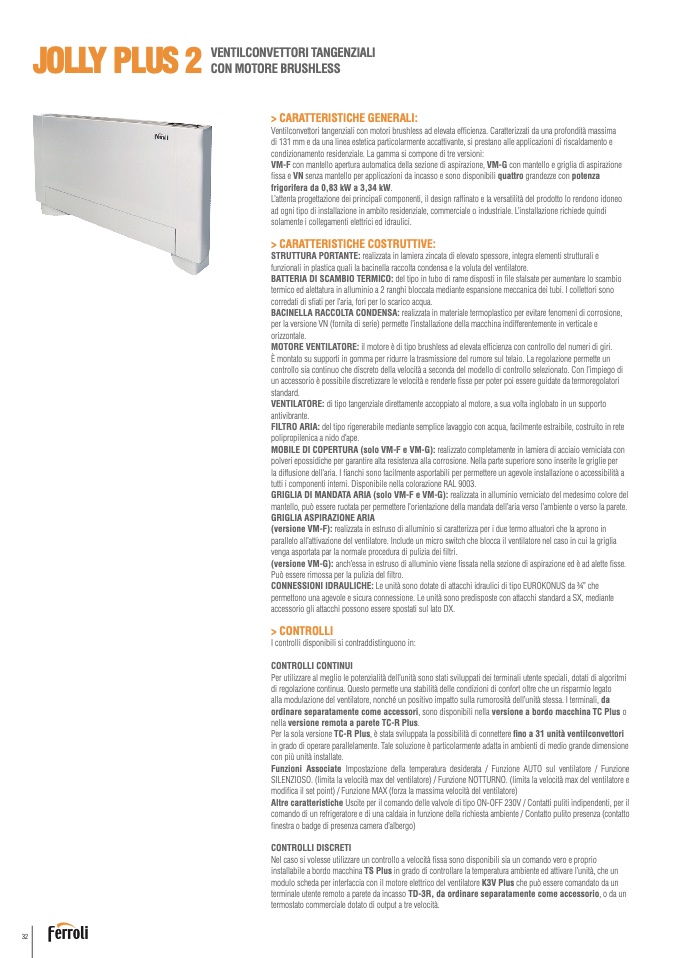

JOLLY PLUS 2
VENTILCONVETTORI TANGENZIALI
CON MOTORE BRUSHLESS
> CARATTERISTICHE GENERALI:
Ventilconvettori tangenziali con motori brushless ad elevata efficienza. Caratterizzati da una profondità massima
di 131 mm e da una linea estetica particolarmente accattivante, si prestano alle applicazioni di riscaldamento e
condizionamento residenziale. La gamma si compone di tre versioni:
VM-F con mantello apertura automatica della sezione di aspirazione, VM-G con mantello e griglia di aspirazione
fissa e VN senza mantello per applicazioni da incasso e sono disponibili quattro grandezze con potenza
frigorifera da 0,83 kW a 3,34 kW.
L’attenta progettazione dei principali componenti, il design raffinato e la versatilità del prodotto lo rendono idoneo
ad ogni tipo di installazione in ambito residenziale, commerciale o industriale. L’installazione richiede quindi
solamente i collegamenti elettrici ed idraulici.
> CARATTERISTICHE COSTRUTTIVE:
STRUTTURA PORTANTE: realizzata in lamiera zincata di elevato spessore, integra elementi strutturali e
funzionali in plastica quali la bacinella raccolta condensa e la voluta del ventilatore.
BATTERIA DI SCAMBIO TERMICO: del tipo in tubo di rame disposti in file sfalsate per aumentare lo scambio
termico ed alettatura in alluminio a 2 ranghi bloccata mediante espansione meccanica dei tubi. I collettori sono
corredati di sfiati per l’aria, fori per lo scarico acqua.
BACINELLA RACCOLTA CONDENSA: realizzata in materiale termoplastico per evitare fenomeni di corrosione,
per la versione VN (fornita di serie) permette l’installazione della macchina indifferentemente in verticale e
orizzontale.
MOTORE VENTILATORE: il motore è di tipo brushless ad elevata efficienza con controllo del numeri di giri.
È montato su supporti in gomma per ridurre la trasmissione del rumore sul telaio. La regolazione permette un
controllo sia continuo che discreto della velocità a seconda del modello di controllo selezionato. Con l’impiego di
un accessorio è possibile discretizzare le velocità e renderle fisse per poter poi essere guidate da termoregolatori
standard.
VENTILATORE: di tipo tangenziale direttamente accoppiato al motore, a sua volta inglobato in un supporto
antivibrante.
FILTRO ARIA: del tipo rigenerabile mediante semplice lavaggio con acqua, facilmente estraibile, costruito in rete
polipropilenica a nido d’ape.
MOBILE DI COPERTURA (solo VM-F e VM-G): realizzato completamente in lamiera di acciaio verniciata con
polveri epossidiche per garantire alta resistenza alla corrosione. Nella parte superiore sono inserite le griglie per
la diffusione dell’aria. I fianchi sono facilmente asportabili per permettere un agevole installazione o accessibilità a
tutti i componenti interni. Disponibile nella colorazione RAL 9003.
GRIGLIA DI MANDATA ARIA (solo VM-F e VM-G): realizzata in alluminio verniciato del medesimo colore del
mantello, può essere ruotata per permettere l’orientazione della mandata dell’aria verso l’ambiente o verso la parete.
GRIGLIA ASPIRAZIONE ARIA
(versione VM-F): realizzata in estruso di alluminio si caratterizza per i due termo attuatori che la aprono in
parallelo all’attivazione del ventilatore. Include un micro switch che blocca il ventilatore nel caso in cui la griglia
venga asportata par la normale procedura di pulizia dei filtri.
(versione VM-G): anch’essa in estruso di alluminio viene fissata nella sezione di aspirazione ed è ad alette fisse.
Può essere rimossa per la pulizia del filtro.
CONNESSIONI IDRAULICHE: Le unità sono dotate di attacchi idraulici di tipo EUROKONUS da 3⁄4” che
permettono una agevole e sicura connessione. Le unità sono predisposte con attacchi standard a SX, mediante
accessorio gli attacchi possono essere spostati sul lato DX.
> CONTROLLI
I controlli disponibili si contraddistinguono in:
CONTROLLI CONTINUI
Per utilizzare al meglio le potenzialità dell’unità sono stati sviluppati dei terminali utente speciali, dotati di algoritmi
di regolazione continua. Questo permette una stabilità delle condizioni di confort oltre che un risparmio legato
alla modulazione del ventilatore, nonché un positivo impatto sulla rumorosità dell’unità stessa. I terminali, da
ordinare separatamente come accessori, sono disponibili nella versione a bordo macchina TC Plus o
nella versione remota a parete TC-R Plus.
Per la sola versione TC-R Plus, è stata sviluppata la possibilità di connettere fino a 31 unità ventilconvettori
in grado di operare parallelamente. Tale soluzione è particolarmente adatta in ambienti di medio grande dimensione
con più unità installate.
Funzioni Associate Impostazione della temperatura desiderata / Funzione AUTO sul ventilatore / Funzione
SILENZIOSO. (limita la velocità max del ventilatore) / Funzione NOTTURNO. (limita la velocità max del ventilatore e
modifica il set point) / Funzione MAX (forza la massima velocità del ventilatore)
Altre caratteristiche Uscite per il comando delle valvole di tipo ON-OFF 230V / Contatti puliti indipendenti, per il
comando di un refrigeratore e di una caldaia in funzione della richiesta ambiente / Contatto pulito presenza (contatto
finestra o badge di presenza camera d’albergo)
CONTROLLI DISCRETI
Nel caso si volesse utilizzare un controllo a velocità fissa sono disponibili sia un comando vero e proprio
installabile a bordo macchina TS Plus in grado di controllare la temperatura ambiente ed attivare l’unità, che un
modulo scheda per interfaccia con il motore elettrico del ventilatore K3V Plus che può essere comandato da un
terminale utente remoto a parete da incasso TD-3R, da ordinare separatamente come accessorio, o da un
termostato commerciale dotato di output a tre velocità.
