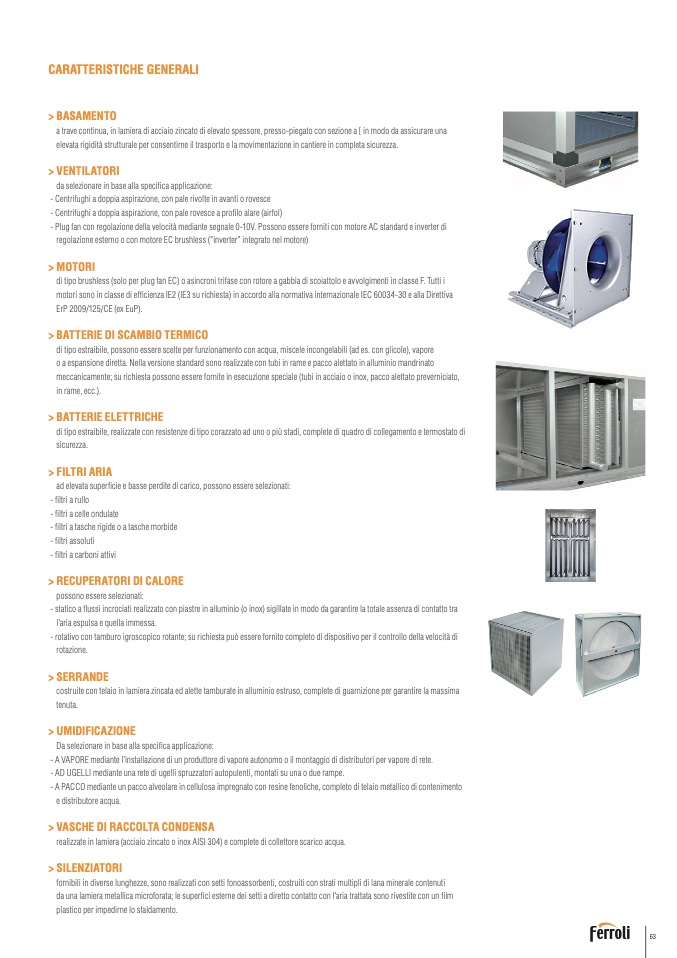

CARATTERISTICHE GENERALI

> BASAMENTO

a trave continua, in lamiera di acciaio zincato di elevato spessore, presso-piegato con sezione a [ in modo da assicurare una

elevata rigidità strutturale per consentirne il trasporto e la movimentazione in cantiere in completa sicurezza.

> VENTILATORI

da selezionare in base alla specifica applicazione:

- Centrifughi a doppia aspirazione, con pale rivolte in avanti o rovesce

- Centrifughi a doppia aspirazione, con pale rovesce a profilo alare (airfol)

- Plug fan con regolazione della velocità mediante segnale 0-10V. Possono essere forniti con motore AC standard e inverter di

regolazione esterno o con motore EC brushless (“inverter” integrato nel motore)

> MOTORI

di tipo brushless (solo per plug fan EC) o asincroni trifase con rotore a gabbia di scoiattolo e avvolgimenti in classe F. Tutti i

motori sono in classe di ef

ficienza IE2 (IE3 su richiesta) in accordo alla normativa internazionale IEC 60034-30 e alla Direttiva

ErP 2009/125/CE (ex EuP).

> BATTERIE DI SCAMBIO TERMICO

di tipo estraibile, possono essere scelte per funzionamento con acqua, miscele incongelabili (ad es. con glicole), vapore

o a espansione diretta. Nella versione standard sono realizzate con tubi in rame e pacco alettato in alluminio mandrinato

meccanicamente; su richiesta possono essere fornite in esecuzione speciale (tubi in acciaio o inox, pacco alettato preverniciato,

in rame, ecc.).

> BATTERIE ELETTRICHE

di tipo estraibile, realizzate con resistenze di tipo corazzato ad uno o più stadi, complete di quadro di collegamento e termostato di

sicurezza.

> FILTRI ARIA

ad elevata superficie e basse perdite di carico, possono essere selezionati:

- filtri a rullo

- filtri a celle ondulate

- filtri a tasche rigide o a tasche morbide

- filtri assoluti

- filtri a carboni attivi

> RECUPERATORI DI CALORE

possono essere selezionati:

- statico a flussi incrociati realizzato con piastre in alluminio (o inox) sigillate in modo da garantire la totale assenza di contatto tra

l’aria espulsa e quella immessa.

- rotativo con tamburo igroscopico rotante; su richiesta pu

ò essere fornito completo di dispositivo per il controllo della velocità di

rotazione.

> SERRANDE

costruite con telaio in lamiera zincata ed alette tamburate in alluminio estruso, complete di guarnizione per garantire la massima

tenuta.

> UMIDIFICAZIONE

Da selezionare in base alla specifica applicazione:

- A VAPORE mediante l’installazione di un produttore di vapore autonomo o il montaggio di distributori per vapore di rete.

- AD UGELLI mediante una rete di ugelli spruzzatori autopulenti, montati su una o due rampe.

- A PACCO mediante un pacco alveolare in cellulosa impregnato con resine fenoliche, completo di telaio metallico di contenimento

e distributore acqua.

> VASCHE DI RACCOLTA CONDENSA

realizzate in lamiera (acciaio zincato o inox AISI 304) e complete di collettore scarico acqua.

> SILENZIATORI

fornibili in diverse lunghezze, sono realizzati con setti fonoassorbenti, costruiti con strati multipli di lana minerale contenuti

da una lamiera metallica microforata; le superfici esterne dei setti a diretto contatto con l’aria trattata sono rivestite con un film

plastico per impedirne lo sfaldamento.
