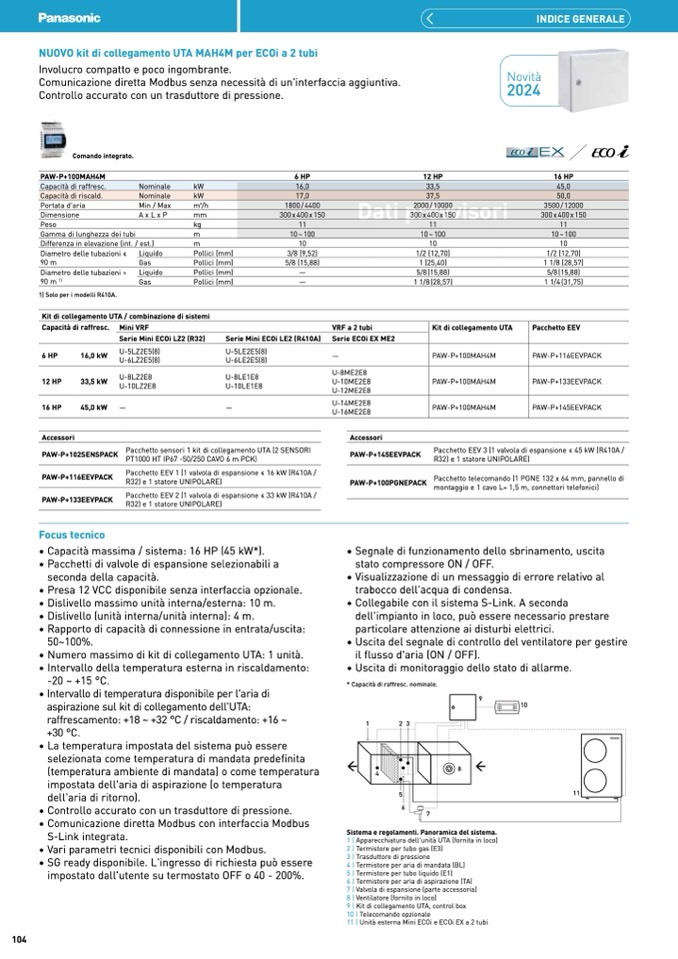

NUOVO kit di collegamento UTA MAH4M per ECOi a 2 tubi
Involucro compatto e poco ingombrante.
Comunicazione diretta Modbus senza necessità di un'interfaccia aggiuntiva.
Controllo accurato con un trasduttore di pressione.
Novità
Comando integrato.
PAW-P+100MAH4M
Capacità di raffresc.
Capacità di riscald.
Portata d'aria
Dimensione
Nominale
Nominale
Min / Max
A x L xP
6 HP
12 HP
16 HP
2024
kW
16,0
33,5
45,0
kW
17,0
37,5
50,0
Dati provvisori
m3/h
1800 / 4400
2000 / 10000
3500 / 12000
Peso
Gamma di lunghezza dei tubi
Differenza in elevazione (int. / est.)
mm
300x400x150
300x400x150
300x400x150
Liquido
Gas
Liquido
Gas
kg
11
11
11
m
10~100
10~100
10~100
m
10
10
10
Diametro delle tubazioni ≤
90 m
Diametro delle tubazioni >
90 m
1)
1) Solo per i modelli R410A.
Pollici (mm)
Pollici (mm)
Pollici (mm)
Pollici (mm)
3/8 (9,52)
5/8 (15,88)
—
—
1/2 (12,70)
1 (25,40)
5/8 (15,88)
1 1/8 (28,57)
Kit di collegamento UTA
1/2 (12,70)
1 1/8 (28,57)
5/8 (15,88)
1 1/4 (31,75)
Pacchetto EEV
Kit di collegamento UTA / combinazione di sistemi
Capacità di raffresc.
Mini VRF
Serie Mini ECOi LZ2 (R32)
U-5LZ2E5(8)
U-6LZ2E5(8)
U-8LZ2E8
U-10LZ2E8
—
VRF a 2 tubi
Serie ECOi EX ME2
—
6 HP
12 HP
16 HP
Accessori
16,0 kW
33,5 kW
45,0 kW
Serie Mini ECOi LE2 (R410A)
U-5LE2E5(8)
U-6LE2E5(8)
U-8LE1E8
U-10LE1E8
—
PAW-P+100MAH4M
PAW-P+116EEVPACK
U-8ME2E8
U-10ME2E8
PAW-P+100MAH4M
PAW-P+133EEVPACK
U-12ME2E8
U-14ME2E8
PAW-P+100MAH4M
PAW-P+145EEVPACK
U-16ME2E8
PAW-P+102SENSPACK
PAW-P+116EEVPACK
PAW-P+133EEVPACK
Focus tecnico
Pacchetto sensori 1 kit di collegamento UTA (2 SENSORI
PT1000 HT IP67 -50/250 CAVO 6 m PCK)
Pacchetto EEV 1 (1 valvola di espansione ≤ 16 kW (R410A /
R32) e 1 statore UNIPOLARE)
Pacchetto EEV 2 (1 valvola di espansione ≤ 33 kW (R410A /
R32) e 1 statore UNIPOLARE)
Accessori
PAW-P+145EEVPACK
PAW-P+100PGNEPACK
Pacchetto EEV 3 (1 valvola di espansione ≤ 45 kW (R410A /
R32) e 1 statore UNIPOLARE)
Pacchetto telecomando (1 PGNE 132 x 64 mm, pannello di
montaggio e 1 cavo L= 1,5 m, connettori telefonici)
• Capacità massima / sistema: 16 HP (45 kW*).
• Pacchetti di valvole di espansione selezionabili a
seconda della capacità.
• Presa 12 VCC disponibile senza interfaccia opzionale.
• Dislivello massimo unità interna/esterna: 10 m.
• Dislivello (unità interna/unità interna): 4 m.
• Rapporto di capacità di connessione in entrata/uscita:
50~100%.
• Numero massimo di kit di collegamento UTA: 1 unità.
• Intervallo della temperatura esterna in riscaldamento:
-20 ~ +15 °C.
• Intervallo di temperatura disponibile per l'aria di
aspirazione sul kit di collegamento dell'UTA:
raffrescamento: +18 ~ +32 °C / riscaldamento: +16 ~
+30 °C.
• La temperatura impostata del sistema può essere
selezionata come temperatura di mandata predefinita
(temperatura ambiente di mandata) o come temperatura
impostata dell'aria di aspirazione (o temperatura
dell'aria di ritorno).
• Controllo accurato con un trasduttore di pressione.
• Comunicazione diretta Modbus con interfaccia Modbus
S-Link integrata.
• Vari parametri tecnici disponibili con Modbus.
• SG ready disponibile. L'ingresso di richiesta può essere
impostato dall'utente su termostato OFF o 40 - 200%.
• Segnale di funzionamento dello sbrinamento, uscita
stato compressore ON / OFF.
• Visualizzazione di un messaggio di errore relativo al
trabocco dell'acqua di condensa.
• Collegabile con il sistema S-Link. A seconda
dell'impianto in loco, può essere necessario prestare
particolare attenzione ai disturbi elettrici.
• Uscita del segnale di controllo del ventilatore per gestire
il flusso d'aria (ON / OFF).
• Uscita di monitoraggio dello stato di allarme.
* Capacità di raffresc. nominale.
9
8
6
7
Sistema e regolamenti. Panoramica del sistema.
1 | Apparecchiatura dell'unità UTA (fornita in loco)
2 | Termistore per tubo gas (E3)
3 | Trasduttore di pressione
4 | Termistore per aria di mandata (BL)
5 | Termistore per tubo liquido (E1)
6 | Termistore per aria di aspirazione (TA)
7 | Valvola di espansione (parte accessoria)
8 | Ventilatore (fornito in loco)
9 | Kit di collegamento UTA, control box
10 | Telecomando opzionale
11 | Unità esterna Mini ECOi e ECOi EX a 2 tubi
10
1
23
4
5
11
