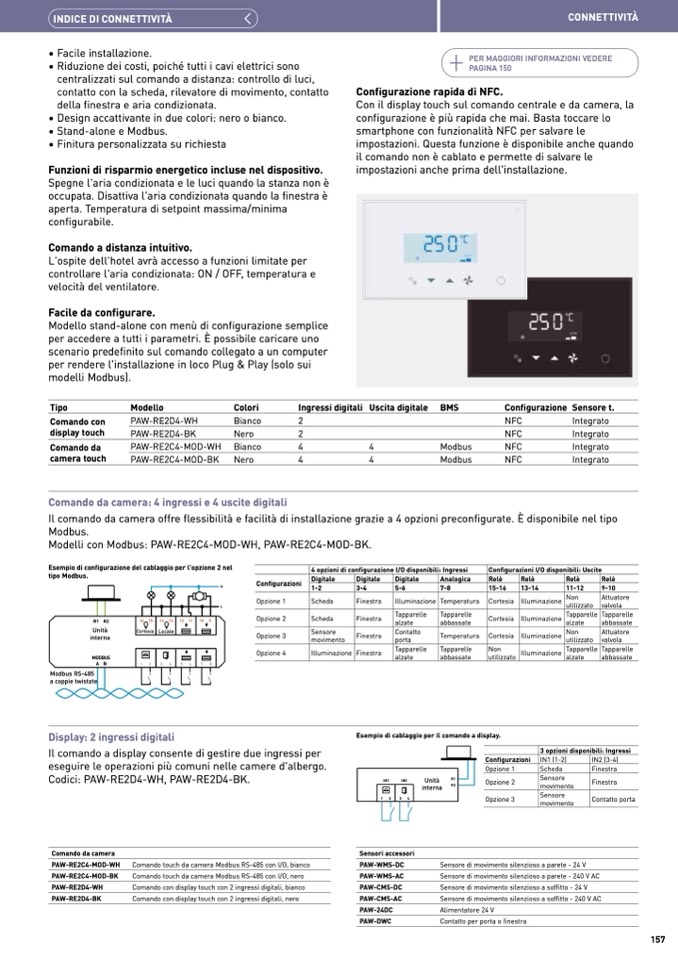

INDICE DI CONNETTIVITÀ

CONNETTIVITÀ

• Facile installazione.

• Riduzione dei costi, poiché tutti i cavi elettrici sono

centralizzati sul comando a distanza: controllo di luci,

contatto con la scheda, rilevatore di movimento, contatto

della finestra e aria condizionata.

• Design accattivante in due colori: nero o bianco.

• Stand-alone e Modbus.

• Finitura personalizzata su richiesta

Funzioni di risparmio energetico incluse nel dispositivo.

Spegne l'aria condizionata e le luci quando la stanza non è

occupata. Disattiva l'aria condizionata quando la finestra è

aperta. Temperatura di setpoint massima/minima

configurabile.

Comando a distanza intuitivo.

L'ospite dell'hotel avrà accesso a funzioni limitate per

controllare l'aria condizionata: ON / OFF, temperatura e

velocità del ventilatore.

Facile da configurare.

Modello stand-alone con menù di configurazione semplice

per accedere a tutti i parametri. È possibile caricare uno

scenario predefinito sul comando collegato a un computer

per rendere l'installazione in loco Plug & Play (solo sui

modelli Modbus).

PER MAGGIORI INFORMAZIONI VEDERE

PAGINA 150

Configurazione rapida di NFC.

Con il display touch sul comando centrale e da camera, la

configurazione è più rapida che mai. Basta toccare lo

smartphone con funzionalità NFC per salvare le

impostazioni. Questa funzione è disponibile anche quando

il comando non è cablato e permette di salvare le

impostazioni anche prima dell'installazione.

Tipo

Comando con

display touch

Comando da

camera touch

Modello

PAW-RE2D4-WH

PAW-RE2D4-BK

PAW-RE2C4-MOD-WH

PAW-RE2C4-MOD-BK

Colori

Bianco

Nero

Bianco

Nero

Ingressi digitali Uscita digitale

2

2

BMS

Configurazione Sensore t.

NFC

Integrato

NFC

Integrato

NFC

Integrato

NFC

Integrato

4

4

Modbus

4

4

Modbus

Comando da camera: 4 ingressi e 4 uscite digitali

Il comando da camera offre flessibilità e facilità di installazione grazie a 4 opzioni preconfigurate. È disponibile nel tipo

Modbus.

Modelli con Modbus: PAW-RE2C4-MOD-WH, PAW-RE2C4-MOD-BK.

Esempio di configurazione del cablaggio per l'opzione 2 nel

tipo Modbus.

4 opzioni di configurazione I/O disponibili: Ingressi

Configurazioni I/O disponibili: Uscite

N

L

Configurazioni

Opzione 1

Opzione 2

Opzione 3

Opzione 4

Digitale

1-2

Scheda

Scheda

Sensore

movimento

Illuminazione

Digitale

3-4

Finestra

Finestra

Finestra

Finestra

Digitale

5-6

Illuminazione

Tapparelle

alzate

Contatto

porta

Tapparelle

alzate

Analogica

7-8

Temperatura

Tapparelle

abbassate

Temperatura

Tapparelle

abbassate

Relè

15-16

Cortesia

Cortesia

Cortesia

Non

utilizzato

Relè

13-14

Illuminazione

Illuminazione

Illuminazione

Illuminazione

Relè

11-12

Non

utilizzato

Tapparelle

alzate

Non

utilizzato

Tapparelle

alzate

Relè

9-10

Attuatore

valvola

Tapparelle

abbassate

Attuatore

valvola

Tapparelle

abbassate

R1 R2

Unità

interna

16 15

14 13

12 11

10 9

Cortesia Locale

MODBUS

AB

1

2

3

4

5

6

7

8

Modbus RS-485

a coppie twistate

Display: 2 ingressi digitali

Esempio di cablaggio per il comando a display.

Il comando a display consente di gestire due ingressi per

eseguire le operazioni più comuni nelle camere d'albergo.

Codici: PAW-RE2D4-WH, PAW-RE2D4-BK.

Configurazioni

Opzione 1

Opzione 2

Opzione 3

3 opzioni disponibili: Ingressi

IN1 (1-2)

Scheda

Sensore

movimento

Sensore

movimento

IN2 (3-4)

Finestra

Finestra

Contatto porta

IN1

IN2

Unità

R1

interna

R2

1

2

3

4

Comando da camera

PAW-RE2C4-MOD-WH

PAW-RE2C4-MOD-BK

PAW-RE2D4-WH

PAW-RE2D4-BK

Comando touch da camera Modbus RS-485 con I/O, bianco

Comando touch da camera Modbus RS-485 con I/O, nero

Comando con display touch con 2 ingressi digitali, bianco

Comando con display touch con 2 ingressi digitali, nero

Sensori accessori

PAW-WMS-DC

PAW-WMS-AC

PAW-CMS-DC

PAW-CMS-AC

PAW-24DC

PAW-DWC

Sensore di movimento silenzioso a parete - 24 V

Sensore di movimento silenzioso a parete - 240 V AC

Sensore di movimento silenzioso a soffitto - 24 V

Sensore di movimento silenzioso a soffitto - 240 V AC

Alimentatore 24 V

Contatto per porta o finestra
