INDICE GENERALE

168

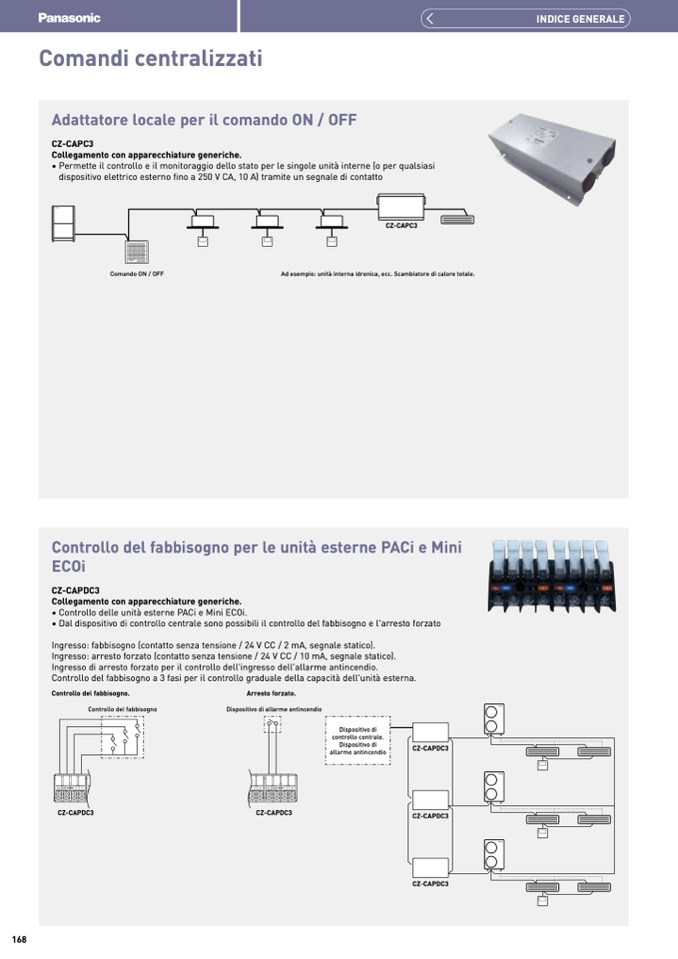

Comandi centralizzati

Adattatore locale per il comando ON / OFF

CZ-CAPC3

Collegamento con apparecchiature generiche.

• Permette il controllo e il monitoraggio dello stato per le singole unità interne (o per qualsiasi

dispositivo elettrico esterno fino a 250 V CA, 10 A) tramite un segnale di contatto

CZ-CAPC3

Comando ON / OFF

Ad esempio: unità interna idronica, ecc. Scambiatore di calore totale.

Controllo del fabbisogno per le unità esterne PACi e Mini

ECOi

CZ-CAPDC3

Collegamento con apparecchiature generiche.

• Controllo delle unità esterne PACi e Mini ECOi.

• Dal dispositivo di controllo centrale sono possibili il controllo del fabbisogno e l'arresto forzato

Ingresso: fabbisogno (contatto senza tensione / 24 V CC / 2 mA, segnale statico).

Ingresso: arresto forzato (contatto senza tensione / 24 V CC / 10 mA, segnale statico).

Ingresso di arresto forzato per il controllo dell'ingresso dell'allarme antincendio.

Controllo del fabbisogno a 3 fasi per il controllo graduale della capacità dell'unit

à esterna.

Controllo del fabbisogno.

Controllo del fabbisogno

CZ-CAPDC3

Arresto forzato.

Dispositivo di allarme antincendio

CZ-CAPDC3

CZ-CAPDC3

CZ-CAPDC3

Dispositivo di

controllo centrale.

Dispositivo di

allarme antincendio

1(L) 2(N)

3

4

1(L) 2(N)

3

4

1(L) 2(N)

3

4

1(L) 2(N)

3

4

CZ-CAPDC3
