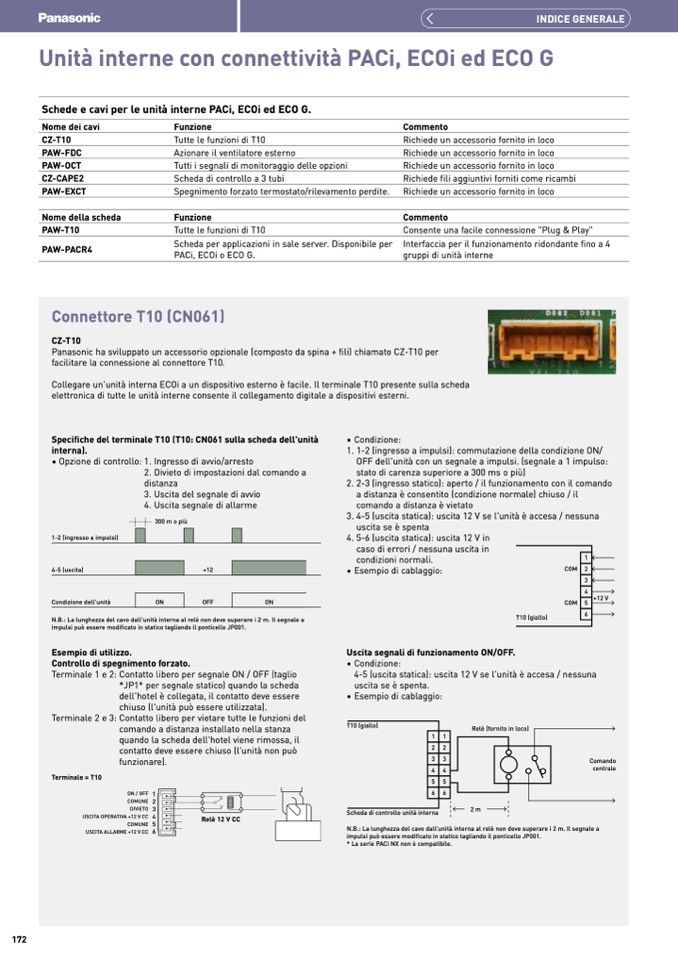

INDICE GENERALE

Unità interne con connettività PACi, ECOi ed ECO G

Schede e cavi per le unità interne PACi, ECOi ed ECO G.

Nome dei cavi

CZ-T10

PAW-FDC

PAW-OCT

CZ-CAPE2

PAW-EXCT

Nome della scheda

PAW-T10

PAW-PACR4

Funzione

Tutte le funzioni di T10

Azionare il ventilatore esterno

Tutti i segnali di monitoraggio delle opzioni

Scheda di controllo a 3 tubi

Spegnimento forzato termostato/rilevamento perdite.

Funzione

Tutte le funzioni di T10

Scheda per applicazioni in sale server. Disponibile per

PACi, ECOi o ECO G.

Commento

Richiede un accessorio fornito in loco

Richiede un accessorio fornito in loco

Richiede un accessorio fornito in loco

Richiede fili aggiuntivi forniti come ricambi

Richiede un accessorio fornito in loco

Commento

Consente una facile connessione "Plug & Play"

Interfaccia per il funzionamento ridondante fino a 4

gruppi di unità interne

172

Connettore T10 (CN061)

CZ-T10

Panasonic ha sviluppato un accessorio opzionale (composto da spina + fili) chiamato CZ-T10 per

facilitare la connessione al connettore T10.

Collegare un'unità interna ECOi a un dispositivo esterno è facile. Il terminale T10 presente sulla scheda

elettronica di tutte le unità interne consente il collegamento digitale a dispositivi esterni.

Specifiche del terminale T10 (T10: CN061 sulla scheda dell'unità

interna).

• Opzione di controllo: 1. Ingresso di avvio/arresto

• Condizione:

1. 1-2 (ingresso a impulsi): commutazione della condizione ON/

OFF dell'unità con un segnale a impulsi. (segnale a 1 impulso:

stato di carenza superiore a 300 ms o più)

2. 2-3 (ingresso statico): aperto / il funzionamento con il comando

a distanza è consentito (condizione normale) chiuso / il

comando a distanza è vietato

3. 4-5 (uscita statica): uscita 12 V se l'unità è accesa / nessuna

1-2 (ingresso a impulsi)

4-5 (uscita)

Condizione dell'unità

+12

OFF

1

COM 2

3

4

+12 V

COM 5

6

2. Divieto di impostazioni dal comando a

distanza

3. Uscita del segnale di avvio

4. Uscita segnale di allarme

300 m o più

uscita se è spenta

4. 5-6 (uscita statica): uscita 12 V in

caso di errori / nessuna uscita in

condizioni normali.

• Esempio di cablaggio:

Uscita segnali di funzionamento ON/OFF.

ON

ON

N.B.: La lunghezza del cavo dall'unità interna al relè non deve superare i 2 m. Il segnale a

impulsi può essere modificato in statico tagliando il ponticello JP001.

Esempio di utilizzo.

Controllo di spegnimento forzato.

Terminale 1 e 2: Contatto libero per segnale ON / OFF (taglio

*JP1* per segnale statico) quando la scheda

dell'hotel è collegata, il contatto deve essere

chiuso (l'unità può essere utilizzata).

Terminale 2 e 3: Contatto libero per vietare tutte le funzioni del

comando a distanza installato nella stanza

T10 (giallo)

• Condizione:

4-5 (uscita statica): uscita 12 V se l'unità è accesa / nessuna

uscita se è spenta.

quando la scheda dell'hotel viene rimossa, il

contatto deve essere chiuso (l'unità non può

funzionare).

• Esempio di cablaggio:

T10 (giallo)

11

22

33

44

55

66

Scheda di controllo unità interna

Relè (fornito in loco)

2 m

Comando

centrale

Terminale = T10

ON/OFF 1

COMUNE 2

DIVIETO 3

USCITA OPERATIVA +12 V CC 4

COMUNE 5

USCITA ALLARME +12 V CC 6

Relè 12 V CC

N.B.: La lunghezza del cavo dall'unità interna al relè non deve superare i 2 m. Il segnale a

impulsi può essere modificato in statico tagliando il ponticello JP001.

* La serie PACi NX non è compatibile.
