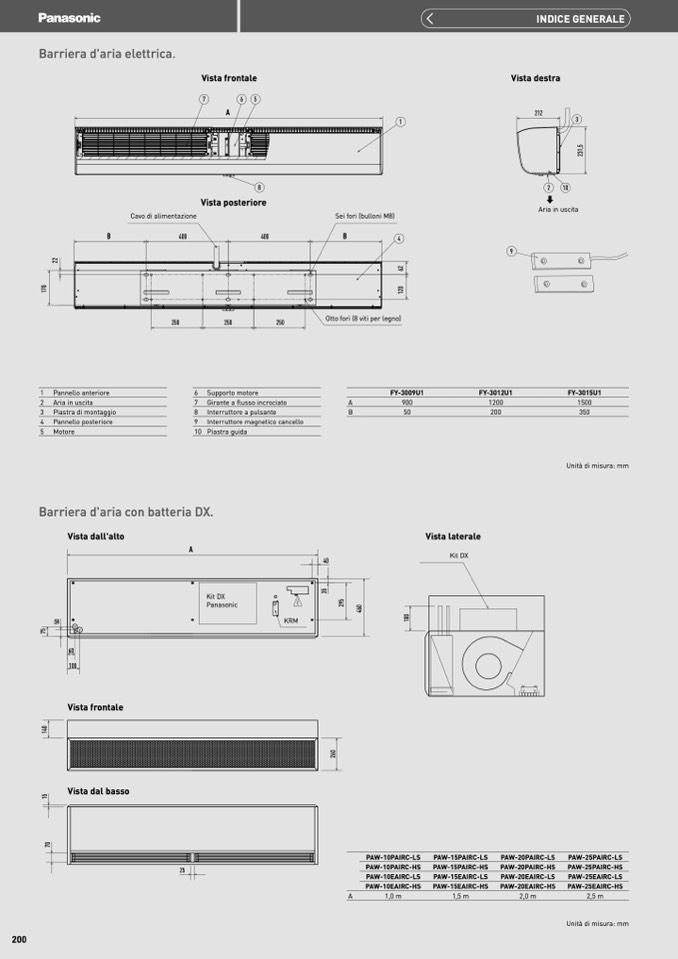

Barriera d'aria elettrica.

1 Pannello anteriore

2 Aria in uscita

3 Piastra di montaggio

4 Pannello posteriore

5 Motore

6 Supporto motore

7 Girante a flusso incrociato

8 Interruttore a pulsante

9 Interruttore magnetico cancello

10 Piastra guida

Otto fori (8 viti per legno)

FY-3009U1

A

900

B

50

9

FY-3012U1

1200

200

FY-3015U1

1500

350

Unità di misura: mm

Cavo di alimentazione

Sei fori (bulloni M8)

Vista frontale

7

6

5

A

Vista destra

Vista posteriore

Aria in uscita

B

400

400

B

Barriera d'aria con batteria DX.

Vista dall'alto

60

100

Vista frontale

Vista dal basso

A

Vista laterale

Kit DX

25

PAW-10PAIRC-LS

PAW-10PAIRC-HS

PAW-10EAIRC-LS

PAW-10EAIRC-HS

A

1,0 m

PAW-15PAIRC-LS

PAW-15PAIRC-HS

PAW-15EAIRC-LS

PAW-15EAIRC-HS

1,5 m

PAW-20PAIRC-LS

PAW-20PAIRC-HS

PAW-20EAIRC-LS

PAW-20EAIRC-HS

2,0 m

PAW-25PAIRC-LS

PAW-25PAIRC-HS

PAW-25EAIRC-LS

PAW-25EAIRC-HS

2,5 m

8

40

1

4

212

2

10

3
