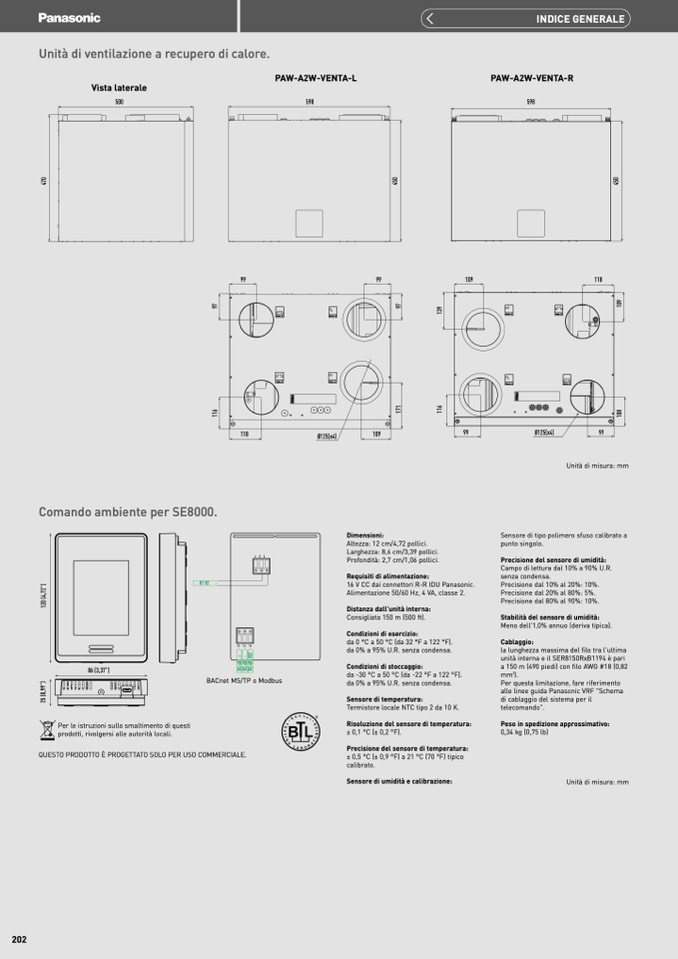

Unità di ventilazione a recupero di calore.
Vista laterale
500
PAW-A2W-VENTA-L
PAW-A2W-VENTA-R
Comando ambiente per SE8000.
86 (3,37”)
Per le istruzioni sullo smaltimento di questi
prodotti, rivolgersi alle autorità locali.
QUESTO PRODOTTO È PROGETTATO SOLO PER USO COMMERCIALE.
R1 R2
Requisiti di alimentazione:
16 V CC dai connettori R-R IDU Panasonic.
Alimentazione 50/60 Hz, 4 VA, classe 2.
Distanza dall'unità interna:
Consigliata 150 m (500 ft).
Condizioni di esercizio:
da 0 °C a 50 °C (da 32 °F a 122 °F).
da 0% a 95% U.R. senza condensa.
Condizioni di stoccaggio:
da -30 °C a 50 °C (da -22 °F a 122 °F).
da 0% a 95% U.R. senza condensa.
Sensore di temperatura:
Termistore locale NTC tipo 2 da 10 K.
Risoluzione del sensore di temperatura:
± 0,1 °C (± 0,2 °F).
Precisione del sensore di temperatura:
± 0,5 °C (± 0,9 °F) a 21 °C (70 °F) tipico
calibrato.
Sensore di umidità e calibrazione:
99
99
109
118
118
Ø125(x4)
109
Dimensioni:
Altezza: 12 cm/4,72 pollici.
Larghezza: 8,6 cm/3,39 pollici.
Profondità: 2,7 cm/1,06 pollici.
99
Ø125(x4)
99
Unità di misura: mm
13 14 15
BACnet MS/TP o Modbus
456
Sensore di tipo polimero sfuso calibrato a
punto singolo.
Precisione del sensore di umidità:
Campo di lettura dal 10% a 90% U.R.
senza condensa.
Precisione dal 10% al 20%: 10%.
Precisione dal 20% al 80%: 5%.
Precisione dal 80% al 90%: 10%.
Stabilità del sensore di umidità:
Meno dell'1,0% annuo (deriva tipica).
Cablaggio:
la lunghezza massima del filo tra l'ultima
unità interna e il SER8150RxB1194 è pari
a 150 m (490 piedi) con filo AWG #18 (0,82
mm2).
Per questa limitazione, fare riferimento
alle linee guida Panasonic VRF "Schema
di cablaggio del sistema per il
telecomando".
Peso in spedizione approssimativo:
0,34 kg (0,75 lb)
Unità di misura: mm
