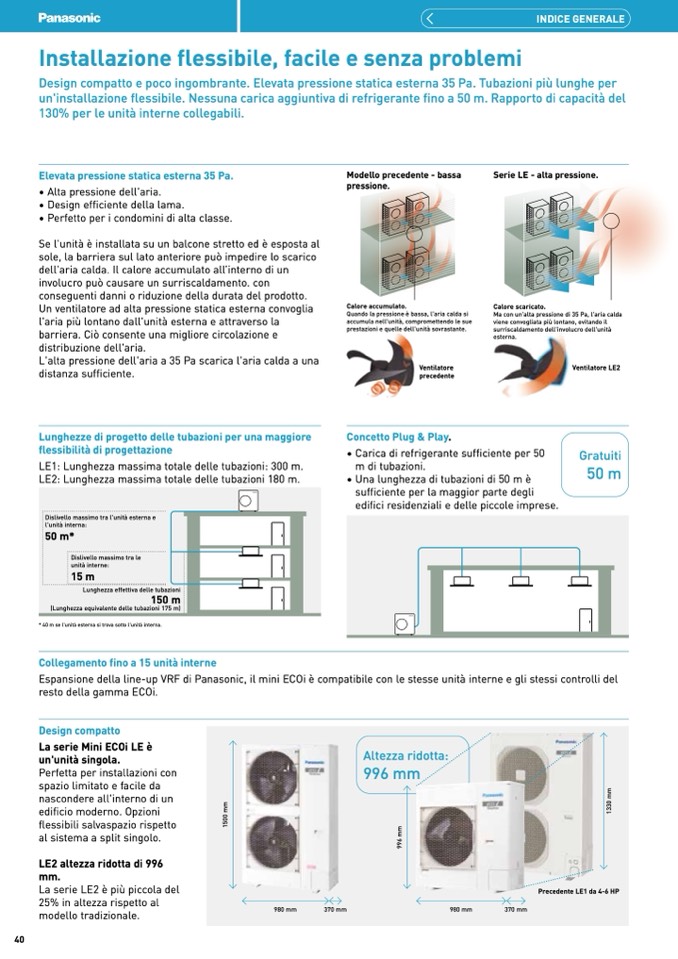

INDICE GENERALE
Installazione flessibile, facile e senza problemi
Design compatto e poco ingombrante. Elevata pressione statica esterna 35 Pa. Tubazioni più lunghe per
un'installazione flessibile. Nessuna carica aggiuntiva di refrigerante fino a 50 m. Rapporto di capacità del
130% per le unità interne collegabili.
Elevata pressione statica esterna 35 Pa.
• Alta pressione dell'aria.
• Design efficiente della lama.
• Perfetto per i condomini di alta classe.
Se l'unità è installata su un balcone stretto ed è esposta al
sole, la barriera sul lato anteriore può impedire lo scarico
dell'aria calda. Il calore accumulato all’interno di un
involucro può causare un surriscaldamento. con
conseguenti danni o riduzione della durata del prodotto.
Un ventilatore ad alta pressione statica esterna convoglia
l'aria più lontano dall'unità esterna e attraverso la
barriera. Ciò consente una migliore circolazione e
distribuzione dell'aria.
L'alta pressione dell'aria a 35 Pa scarica l'aria calda a una
distanza sufficiente.
Lunghezze di progetto delle tubazioni per una maggiore
flessibilità di progettazione
LE1: Lunghezza massima totale delle tubazioni: 300 m.
LE2: Lunghezza massima totale delle tubazioni 180 m.
* 40 m se l'unità esterna si trova sotto l'unità interna.
Collegamento fino a 15 unità interne
Modello precedente - bassa
pre
Calore accumulato.
Quando la pressione è bassa, l'aria calda si
accumula nell'unità, compromettendo le sue
prestazioni e quelle dell'unità sovrastante.
Ventilatore
precedente
Concetto Plug & Play.
• Carica di refrigerante sufficiente per 50
m di tubazioni.
• Una lunghezza di tubazioni di 50 m è
ssione.
Serie LE - alta pressione.
Calore scaricato.
Ma con un'alta pressione di 35 Pa, l'aria calda
viene convogliata più lontano, evitando il
surriscaldamento dell'involucro dell'unità
esterna.
Ventilatore LE2
Gratuiti
50 m
sufficiente per la maggior parte degli
edifici residenziali e delle piccole imprese.
Espansione della line-up VRF di Panasonic, il mini ECOi è compatibile con le stesse unità interne e gli stessi controlli del
resto della gamma ECOi.
Design compatto
La serie Mini ECOi LE è
un'unità singola.
Perfetta per installazioni con
spazio limitato e facile da
nascondere all'interno di un
edificio moderno. Opzioni
flessibili salvaspazio rispetto
al sistema a split singolo.
LE2 altezza ridotta di 996
mm.
La serie LE2 è più piccola del
25% in altezza rispetto al
modello tradizionale.
40
Dislivello massimo tra l'unità esterna e
l'unità interna:
50 m*
Dislivello massimo tra le
unità interne:
15 m
Lunghezza effettiva delle tubazioni
(Lunghezza equivalente delle tubazioni 175 m)
150 m
980 mm
370 mm
980 mm
370 mm
Altezza ridotta:
996 mm
Precedente LE1 da 4-6 HP
9
9
6
m
m
1
5
0
0
m
m
1
3
3
0
m
m
