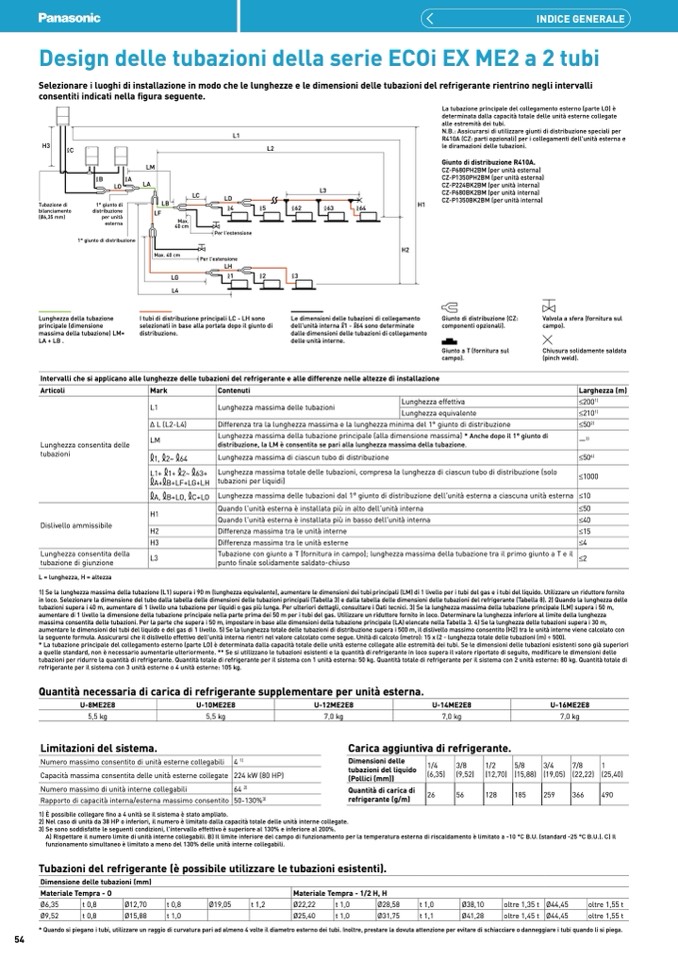

Design delle tubazioni della serie ECOi EX ME2 a 2 tubi
Selezionare i luoghi di installazione in modo che le lunghezze e le dimensioni delle tubazioni del refrigerante rientrino negli intervalli
consentiti indicati nella figura seguente.
H3
C
Tubazione di
bilanciamento
(Ø6,35 mm)
L2
La tubazione principale del collegamento esterno (parte LO) è
determinata dalla capacità totale delle unità esterne collegate
alle estremità dei tubi.
N.B.: Assicurarsi di utilizzare giunti di distribuzione speciali per
R410A (CZ: parti opzionali) per i collegamenti dell'unità esterna e
le diramazioni delle tubazioni.
Giunto di distribuzione R410A.
CZ-P680PH2BM (per unità esterna)
CZ-P1350PH2BM (per unità esterna)
CZ-P224BK2BM (per unità interna)
CZ-P680BK2BM (per unità interna)
H1
CZ-P1350BK2BM (per unità interna)
LM
LO
LA
B
A
LC
LD
4
Per l'estensione
Per l'estensione
L3
1° giunto di
distribuzione
per unità
esterna
1° giunto di distribuzione
LB
5
62
63
64
LF
Max.
40 cm
Max. 40 cm
LG
L4
LH
1
2
3
Lunghezza della tubazione
principale (dimensione
massima della tubazione) LM=
LA + LB .
I tubi di distribuzione principali LC - LH sono
selezionati in base alla portata dopo il giunto di
distribuzione.
Le dimensioni delle tubazioni di collegamento
dell'unità interna 1 - 64 sono determinate
dalle dimensioni delle tubazioni di collegamento
delle unità interne.
Giunto di distribuzione (CZ:
componenti opzionali).
Giunto a T (fornitura sul
campo).
Valvola a sfera (fornitura sul
campo).
Chiusura solidamente saldata
(pinch weld).
Larghezza (m)
≤200
1)
≤210
1)
≤50
2)
Lunghezza massima della tubazione principale (alla dimensione massima) * Anche dopo il 1° giunto di
—
3)
distribuzione, la LM è consentita se pari alla lunghezza massima della tubazione.
Lunghezza massima di ciascun tubo di distribuzione
≤50
4)
Intervalli che si applicano alle lunghezze delle tubazioni del refrigerante e alle differenze nelle altezze di installazione
Articoli
Lunghezza consentita delle
tubazioni
Dislivello ammissibile
Lunghezza consentita della
tubazione di giunzione
L = lunghezza, H = altezza
Mark
L1
∆ L (L2-L4)
LM
1, 2~ 64
L1+ 1+ 2~ 63+
A+ B+LF+LG+LH
A, B+LO, C+LO
H1
H2
H3
L3
Contenuti
Lunghezza massima delle tubazioni
Differenza tra la lunghezza massima e la lunghezza minima del 1° giunto di distribuzione
Lunghezza effettiva
Lunghezza equivalente
Lunghezza massima totale delle tubazioni, compresa la lunghezza di ciascun tubo di distribuzione (solo
tubazioni per liquidi)
≤1000
Lunghezza massima delle tubazioni dal 1° giunto di distribuzione dell'unità esterna a ciascuna unit
à esterna ≤10
Quando l'unità esterna è installata più in alto dell'unità interna
≤50
Quando l'unità esterna è installata più in basso dell'unità interna
≤40
Differenza massima tra le unità interne
≤15
Differenza massima tra le unità esterne
≤4
Tubazione con giunto a T (fornitura in campo); lunghezza massima della tubazione tra il primo giunto a T e il
≤2
punto finale solidamente saldato-chiuso
1) Se la lunghezza massima della tubazione (L1) supera i 90 m (lunghezza equivalente), aumentare le dimensioni dei tubi principali (LM) di 1 livello per i tubi del gas e i tubi del liquido. Utilizzare un riduttore fornito
in loco. Selezionare la dimensione del tubo dalla tabella delle dimensioni delle tubazioni principali (Tabella 3) e dalla tabella delle dimensioni delle tubazioni del refrigerante (Tabella 8). 2) Quando la lunghezza delle
tubazioni supera i 40 m, aumentare di 1 livello una tubazione per liquidi o gas più lunga. Per ulteriori dettagli, consultare i Dati tecnici. 3) Se la lunghezza massima della tubazione principale (LM) supera i 50 m,
aumentare di 1 livello la dimensione della tubazione principale nella parte prima dei 50 m per i tubi del gas. Utilizzare un riduttore fornito in loco. Determinare la lunghezza inferiore al limite della lunghezza
massima consentita delle tubazioni. Per la parte che supera i 50 m, impostare in base alle dimensioni della tubazione principale (LA) elencate nella Tabella 3. 4) Se la lunghezza delle tubazioni supera i 30 m,
aumentare le dimensioni dei tubi del liquido e del gas di 1 livello. 5) Se la lunghezza totale delle tubazioni di distribuzione supera i 500 m, il dislivello massimo consentito (H2) tra le unità interne viene calcolato con
la seguente formula. Assicurarsi che il dislivello effettivo dell'unità interna rientri nel valore calcolato come segue. Unità di calcolo (metro): 15 x (2 - lunghezza totale delle tubazioni (m) ÷ 500).
* La tubazione principale del collegamento esterno (parte LO) è determinata dalla capacità totale delle unità esterne collegate alle estremità dei tubi. Se le dimensioni delle tubazioni esistenti sono già superiori
a quelle standard, non è necessario aumentarle ulteriormente. ** Se si utilizzano le tubazioni esistenti e la quantità di refrigerante in loco supera il valore riportato di seguito, modificare le dimensioni delle
tubazioni per ridurre la quantità di refrigerante. Quantità totale di refrigerante per il sistema con 1 unità esterna: 50 kg. Quantità totale di refrigerante per il sistema con 2 unità esterne: 80 kg. Quantità totale di
refrigerante per il sistema con 3 unità esterne o 4 unit
à esterne: 105 kg.
Quantità necessaria di carica di refrigerante supplementare per unità esterna.
U-8ME2E8
5,5 kg
Limitazioni del sistema.
U-10ME2E8
U-12ME2E8
U-14ME2E8
U-16ME2E8
7,0 kg
3/4
7/8
1
(19,05) (22,22) (25,40)
259
366
490
5,5 kg
7,0 kg
7,0 kg
Carica aggiuntiva di refrigerante.
Numero massimo consentito di unità esterne collegabili
Capacità massima consentita delle unità esterne collegate
Numero massimo di unità interne collegabili
Rapporto di capacità interna/esterna massimo consentito
4
1)
224 kW (80 HP)
64
2)
50-130%
3)
Dimensioni delle
tubazioni del liquido
(Pollici (mm))
Quantità di carica di
refrigerante (g/m)
1/4
3/8
1/2
5/8
(6,35) (9,52) (12,70) (15,88)
26
56
128
185
1) È possibile collegare fino a 4 unità se il sistema è stato ampliato.
2) Nel caso di unità da 38 HP o inferiori, il numero è limitato dalla capacit
à totale delle unità interne collegate.
3) Se sono soddisfatte le seguenti condizioni, l'intervallo effettivo
è superiore al 130% e inferiore al 200%.
A) Rispettare il numero limite di unità interne collegabili. B) Il limite inferiore del campo di funzionamento per la temperatura esterna di riscaldamento è limitato a -10 °C B.U. (standard -25 °C B.U.). C) Il
funzionamento simultaneo è limitato a meno del 130% delle unità interne collegabili.
Tubazioni del refrigerante (è possibile utilizzare le tubazioni esistenti).
Dimensione delle tubazioni (mm)
Materiale Tempra - O
Ø6,35
t 0,8
Ø9,52
t 0,8
Ø12,70
Ø15,88
t 0,8
t 1,0
Ø19,05
t 1,2
Materiale Tempra - 1/2 H, H
Ø22,22
t 1,0
Ø28,58
t 1,0
Ø25,40
t 1,0
Ø31,75
t 1,1
Ø38,10
oltre 1,35 t Ø44,45
Ø41,28
oltre 1,45 t Ø44,45
oltre 1,55 t
oltre 1,55 t
L1
H2
54
* Quando si piegano i tubi, utilizzare un raggio di curvatura pari ad almeno 4 volte il diametro esterno dei tubi. Inoltre, prestare la dovuta attenzione per evitare di schiacciare o danneggiare i tubi quando li si piega.
