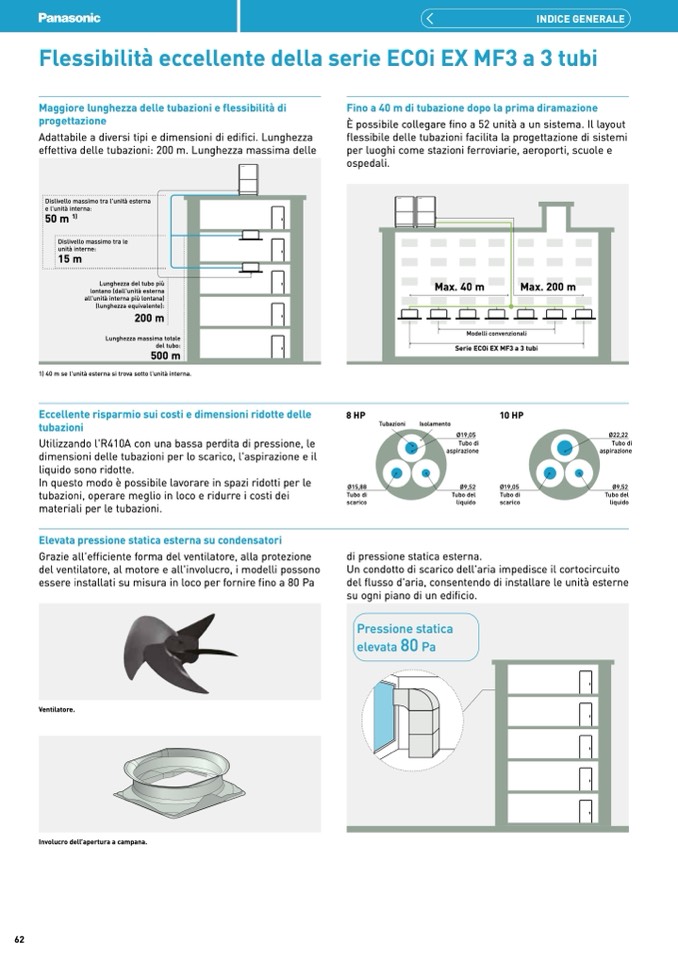

Flessibilità eccellente della serie ECOi EX MF3 a 3 tubi
Maggiore lunghezza delle tubazioni e flessibilità di
progettazione
Adattabile a diversi tipi e dimensioni di edifici. Lunghezza
effettiva delle tubazioni: 200 m. Lunghezza massima delle
Fino a 40 m di tubazione dopo la prima diramazione
È possibile collegare fino a 52 unità a un sistema. Il layout
flessibile delle tubazioni facilita la progettazione di sistemi
per luoghi come stazioni ferroviarie, aeroporti, scuole e
ospedali.
15 m
Lunghezza del tubo più
lontano (dall'unità esterna
all'unità interna più lontana)
(lunghezza equivalente):
200 m
Max. 40 m
Max. 200 m
Modelli convenzionali
Serie ECOi EX MF3 a 3 tubi
Lunghezza massima totale
del tubo:
500 m
1) 40 m se l'unità esterna si trova sotto l'unità interna.
Eccellente risparmio sui costi e dimensioni ridotte delle
tubazioni
Utilizzando l'R410A con una bassa perdita di pressione, le
dimensioni delle tubazioni per lo scarico, l'aspirazione e il
liquido sono ridotte.
In questo modo è possibile lavorare in spazi ridotti per le
tubazioni, operare meglio in loco e ridurre i costi dei
materiali per le tubazioni.
Elevata pressione statica esterna su condensatori
Grazie all'efficiente forma del ventilatore, alla protezione
del ventilatore, al motore e all'involucro, i modelli possono
essere installati su misura in loco per fornire fino a 80 Pa
Ventilatore.
Involucro dell’apertura a campana.
8 HP
Ø15,88
Tubo di
scarico
Tubazioni
Isolamento
aspirazione
Ø9,52
Tubo del
liquido
10 HP
Ø19,05
Tubo di
scarico
Ø19,05
Ø22,22
Tubo di
aspirazione
Ø9,52
Tubo del
liquido
Tubo di
di pressione statica esterna.
Un condotto di scarico dell'aria impedisce il cortocircuito
del flusso d'aria, consentendo di installare le unità esterne
su ogni piano di un edificio.
Pressione statica
elevata
80 Pa
62
tubazioni: 500 m.
Dislivello massimo tra l'unità esterna
e l'unità interna:
50 m
1)
Dislivello massimo tra le
unità interne:
