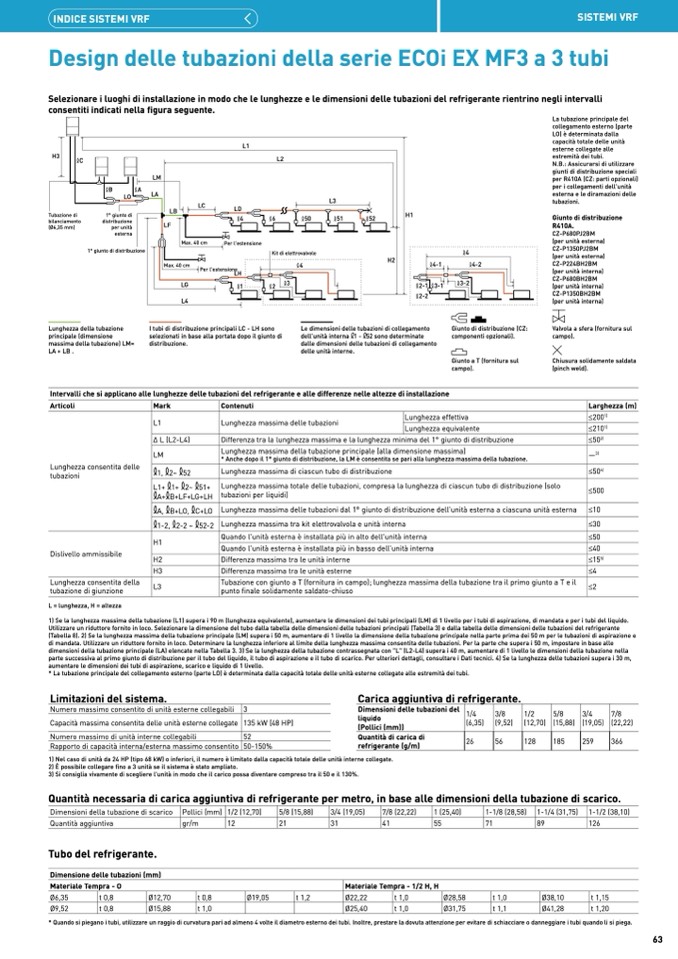

Design delle tubazioni della serie ECOi EX MF3 a 3 tubi
Selezionare i luoghi di installazione in modo che le lunghezze e le dimensioni delle tubazioni del refrigerante rientrino negli intervalli
consentiti indicati nella figura seguente.
La tubazione principale del
collegamento esterno (parte
LO) è determinata dalla
capacità totale delle unità
esterne collegate alle
estremità dei tubi.
N.B.: Assicurarsi di utilizzare
giunti di distribuzione speciali
per R410A (CZ: parti opzionali)
per i collegamenti dell'unità
esterna e le diramazioni delle
tubazioni.
Giunto di distribuzione
R410A.
CZ-P680PJ2BM
(per unità esterna)
CZ-P1350PJ2BM
(per unità esterna)
CZ-P224BH2BM
(per unità interna)
CZ-P680BH2BM
(per unità interna)
CZ-P1350BH2BM
(per unità interna)
Valvola a sfera (fornitura sul
campo).
Chiusura solidamente saldata
(pinch weld).
Larghezza (m)
≤200
1)
≤210
1)
≤50
2)
—
3)
≤50
4)
≤500
H3
C
Tubazione di
bilanciamento
(Ø6,35 mm)
L2
B
A
LO
1° giunto di
distribuzione
per unità
esterna
1° giunto di distribuzione
LM
LA
L3
LC
LD
LB
LF
Max. 40 cm
Max. 40 cm
Per l'estensione
H1
4
6
LH
LG
3
1
2
L4
50
51
52
Per l'estensione
Kit di elettrovalvole
H2
4
Lunghezza della tubazione
principale (dimensione
massima della tubazione) LM=
LA + LB .
I tubi di distribuzione principali LC - LH sono
selezionati in base alla portata dopo il giunto di
distribuzione.
Le dimensioni delle tubazioni di collegamento
dell'unità interna 1 - 52 sono determinate
dalle dimensioni delle tubazioni di collegamento
delle unità interne.
Giunto di distribuzione (CZ:
componenti opzionali).
Giunto a T (fornitura sul
campo).
Intervalli che si applicano alle lunghezze delle tubazioni del refrigerante e alle differenze nelle altezze di installazione
Articoli
Mark
L1
∆ L (L2-L4)
LM
1, 2~ 52
L1+ 1+ 2~ 51+
A+ B+LF+LG+LH
A, B+LO, C+LO
Contenuti
Lunghezza massima della tubazione principale (alla dimensione massima)
* Anche dopo il 1° giunto di distribuzione, la LM è consentita se pari alla lunghezza massima della tubazione.
Lunghezza massima di ciascun tubo di distribuzione
Lunghezza massima totale delle tubazioni, compresa la lunghezza di ciascun tubo di distribuzione (solo
tubazioni per liquidi)
Lunghezza effettiva
Lunghezza equivalente
Differenza tra la lunghezza massima e la lunghezza minima del 1° giunto di distribuzione
Lunghezza massima delle tubazioni
Lunghezza consentita delle
tubazioni
Dislivello ammissibile
1-2, 2-2 ~
H1
H2
H3
52-2
Lunghezza massima delle tubazioni dal 1° giunto di distribuzione dell'unità esterna a ciascuna unità esterna ≤10
Lunghezza massima tra kit elettrovalvola e unità interna
≤30
Quando l'unità esterna è installata più in alto dell'unità interna
≤50
Quando l'unità esterna è installata più in basso dell'unità interna
≤40
Differenza massima tra le unità interne
≤15
5)
Differenza massima tra le unità esterne
≤4
Tubazione con giunto a T (fornitura in campo); lunghezza massima della tubazione tra il primo giunto a T e il
≤2
punto finale solidamente saldato-chiuso
Lunghezza consentita della
L3
tubazione di giunzione
L = lunghezza, H = altezza
1) Se la lunghezza massima della tubazione (L1) supera i 90 m (lunghezza equivalente), aumentare le dimensioni dei tubi principali (LM) di 1 livello per i tubi di aspirazione, di mandata e per i tubi del liquido.
Utilizzare un riduttore fornito in loco. Selezionare la dimensione del tubo dalla tabella delle dimensioni delle tubazioni principali (Tabella 3) e dalla tabella delle dimensioni delle tubazioni del refrigerante
(Tabella 8). 2) Se la lunghezza massima della tubazione principale (LM) supera i 50 m, aumentare di 1 livello la dimensione della tubazione principale nella parte prima dei 50 m per le tubazioni di aspirazione e
di mandata. Utilizzare un riduttore fornito in loco. Determinare la lunghezza inferiore al limite della lunghezza massima consentita delle tubazioni. Per la parte che supera i 50 m, impostare in base alle
dimensioni della tubazione principale (LA) elencate nella Tabella 3. 3) Se la lunghezza della tubazione contrassegnata con "L" (L2-L4) supera i 40 m, aumentare di 1 livello le dimensioni della tubazione nella
parte successiva al primo giunto di distribuzione per il tubo del liquido, il tubo di aspirazione e il tubo di scarico. Per ulteriori dettagli, consultare i Dati tecnici. 4) Se la lunghezza delle tubazioni supera i 30 m,
aumentare le dimensioni dei tubi di aspirazione, scarico e liquido di 1 livello.
* La tubazione principale del collegamento esterno (parte LO) è determinata dalla capacità totale delle unità esterne collegate alle estremità dei tubi.
Limitazioni del sistema.
Numero massimo consentito di unità esterne collegabili
Capacità massima consentita delle unità esterne collegate
Numero massimo di unità interne collegabili
Rapporto di capacità interna/esterna massimo consentito
Carica aggiuntiva di refrigerante.
Dimensioni della tubazione di scarico
Quantità aggiuntiva
Tubo del refrigerante.
Dimensione delle tubazioni (mm)
Pollici (mm) 1/2 (12,70)
5/8 (15,88)
21
3/4 (19,05)
7/8 (22,22)
1 (25,40)
1-1/8 (28,58)
71
t 1,0
t 1,1
1-1/4 (31,75)
89
Ø38,10
Ø41,28
1-1/2 (38,10)
126
t 1,15
t 1,20
L1
3
135 kW (48 HP)
52
50-150%
Dimensioni delle tubazioni del
liquido
(Pollici (mm))
Quantità di carica di
refrigerante (g/m)
1/4
3/8
1/2
5/8
3/4
7/8
(6,35) (9,52) (12,70) (15,88) (19,05) (22,22)
4-1
2-1 3-1
2-2
4
3-2
4-2
26
56
128
185
259
366
1) Nel caso di unità da 24 HP (tipo 68 kW) o inferiori, il numero è limitato dalla capacità totale delle unità interne collegate.
2) È possibile collegare fino a 3 unità se il sistema è stato ampliato.
3) Si consiglia vivamente di scegliere l'unità in modo che il carico possa diventare compreso tra il 50 e il 130%.
Quantità necessaria di carica aggiuntiva di refrigerante per metro, in base alle dimensioni della tubazione di scarico.
gr/m
12
t 0,8
t 1,0
31
41
55
Materiale Tempra - 1/2 H, H
Ø22,22
t 1,0
Ø25,40
t 1,0
Materiale Tempra - O
Ø6,35
t 0,8
Ø9,52
t 0,8
Ø12,70
Ø15,88
Ø19,05
t 1,2
Ø28,58
Ø31,75
* Quando si piegano i tubi, utilizzare un raggio di curvatura pari ad almeno 4 volte il diametro esterno dei tubi. Inoltre, prestare la dovuta attenzione per evitare di schiacciare o danneggiare i tubi quando li si piega.
