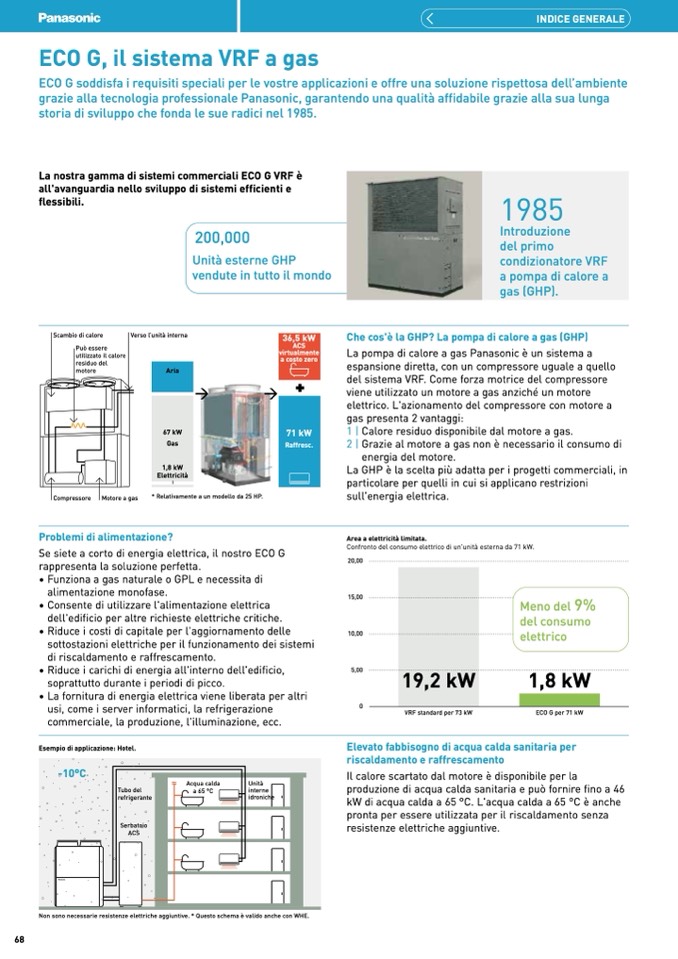

ECO G, il sistema VRF a gas
ECO G soddisfa i requisiti speciali per le vostre applicazioni e offre una soluzione rispettosa dell’ambiente
grazie alla tecnologia professionale Panasonic, garantendo una qualità affidabile grazie alla sua lunga
storia di sviluppo che fonda le sue radici nel 1985.
La nostra gamma di sistemi commerciali ECO G VRF è
all'avanguardia nello sviluppo di sistemi efficienti e
flessibili.
200,000
Unità esterne GHP
vendute in tutto il mondo
Scambio di calore
Può essere
utilizzato il calore
residuo del
motore
Verso l’unità interna
Che cos'è la GHP? La pompa di calore a gas (GHP)
La pompa di calore a gas Panasonic è un sistema a
espansione diretta, con un compressore uguale a quello
del sistema VRF. Come forza motrice del compressore
viene utilizzato un motore a gas anziché un motore
elettrico. L'azionamento del compressore con motore a
gas presenta 2 vantaggi:
1 | Calore residuo disponibile dal motore a gas.
2 | Grazie al motore a gas non è necessario il consumo di
energia del motore.
La GHP è la scelta più adatta per i progetti commerciali, in
particolare per quelli in cui si applicano restrizioni
sull'energia elettrica.
Area a elettricità limitata.
Confronto del consumo elettrico di un'unità esterna da 71 kW.
36,5 kW
ACS
virtualmente
a costo zero
1985
Introduzione
del primo
condizionatore VRF
a pompa di calore a
gas (GHP).
Aria
67 kW
Gas
1,8 kW
Elettricità
Compressore
Motore a gas
* Relativamente a un modello da 25 HP.
71 kW
Raffresc.
Problemi di alimentazione?
Se siete a corto di energia elettrica, il nostro ECO G
rappresenta la soluzione perfetta.
• Funziona a gas naturale o GPL e necessita di
alimentazione monofase.
• Consente di utilizzare l'alimentazione elettrica
dell'edificio per altre richieste elettriche critiche.
• Riduce i costi di capitale per l'aggiornamento delle
sottostazioni elettriche per il funzionamento dei sistemi
di riscaldamento e raffrescamento.
• Riduce i carichi di energia all'interno dell'edificio,
soprattutto durante i periodi di picco.
• La fornitura di energia elettrica viene liberata per altri
usi, come i server informatici, la refrigerazione
commerciale, la produzione, l'illuminazione, ecc.
Esempio di applicazione: Hotel.
20,00
15,00
10,00
5,00
0
VRF standard per 73 kW
Meno del 9%
del consumo
elettrico
1,8 kW
ECO G per 71 kW
19,2 kW
Elevato fabbisogno di acqua calda sanitaria per
riscaldamento e raffrescamento
Il calore scartato dal motore è disponibile per la
produzione di acqua calda sanitaria e può fornire fino a 46
kW di acqua calda a 65 °C. L'acqua calda a 65 °C è anche
pronta per essere utilizzata per il riscaldamento senza
resistenze elettriche aggiuntive.
68
-10°C
Acqua calda
a 65 °C
Unità
interne
idroniche
Tubo del
refrigerante
Serbatoio
ACS
Non sono necessarie resistenze elettriche aggiuntive. * Questo schema è valido anche con WHE.
