INDICE GENERALE

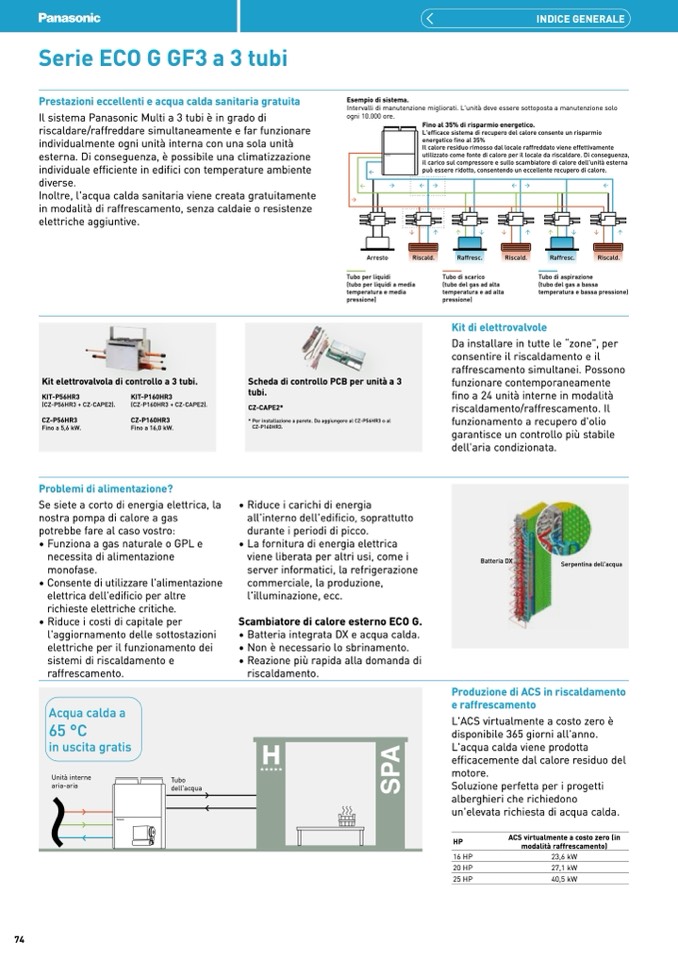

Serie ECO G GF3 a 3 tubi
Prestazioni eccellenti e acqua calda sanitaria gratuita
Il sistema Panasonic Multi a 3 tubi
è in grado di
riscaldare/raffreddare simultaneamente e far funzionare
individualmente ogni unità interna con una sola unit
à
esterna. Di conseguenza, è possibile una climatizzazione
individuale efficiente in edifici con temperature ambiente
diverse.
Inoltre, l'acqua calda sanitaria viene creata gratuitamente
in modalità di raffrescamento, senza caldaie o resistenze
elettriche aggiuntive.
Esempio di sistema.
Intervalli di manutenzione migliorati. L'unità deve essere sottoposta a manutenzione solo
ogni 10.000 ore.
Arresto
Fino al 35% di risparmio energetico.
L'efficace sistema di recupero del calore consente un risparmio
energetico fino al 35%
Il calore residuo rimosso dal locale raffreddato viene effettivamente
utilizzato come fonte di calore per il locale da riscaldare. Di conseguenza,
il carico sul compressore e sullo scambiatore di calore dell'unità esterna
può essere ridotto, consentendo un eccellente recupero di calore.
Tubo per liquidi
(tubo per liquidi a media
temperatura e media
pressione)
Scheda di controllo PCB per unità a 3
tubi.
CZ-CAPE2*
* Per installazione a parete. Da aggiungere al CZ-P56HR3 o al
CZ-P160HR3.
Riduce i carichi di energia
all'interno dell'edificio, soprattutto
durante i periodi di picco.
La fornitura di energia elettrica
viene liberata per altri usi, come i
server informatici, la refrigerazione
commerciale, la produzione,
l'illuminazione, ecc.
Tubo di aspirazione
(tubo del gas a bassa
temperatura e bassa pressione)
Riscald.
Raffresc.
Tubo di scarico
(tubo del gas ad alta
temperatura e ad alta
pressione)
Riscald.
Raffresc.
Riscald.
Kit elettrovalvola di controllo a 3 tubi.
Kit di elettrovalvole
Da installare in tutte le “zone”, per
consentire il riscaldamento e il
raffrescamento simultanei. Possono
funzionare contemporaneamente
fino a 24 unità interne in modalità
riscaldamento/raffrescamento. Il
funzionamento a recupero d'olio
garantisce un controllo più stabile
dell'aria condizionata.
KIT-P56HR3
(CZ-P56HR3 + CZ-CAPE2).
CZ-P56HR3
Fino a 5,6 kW.
KIT-P160HR3
(CZ-P160HR3 + CZ-CAPE2).
CZ-P160HR3
Fino a 16,0 kW.
Problemi di alimentazione?
Se siete a corto di energia elettrica, la
nostra pompa di calore a gas
potrebbe fare al caso vostro:
• Funziona a gas naturale o GPL e
necessita di alimentazione
monofase.
• Consente di utilizzare l'alimentazione
elettrica dell'edificio per altre
richieste elettriche critiche.
• Riduce i costi di capitale per
l'aggiornamento delle sottostazioni
elettriche per il funzionamento dei
sistemi di riscaldamento e
raffrescamento.
•
•
Scambiatore di calore esterno ECO G.
• Batteria integrata DX e acqua calda.
• Non è necessario lo sbrinamento.
• Reazione più rapida alla domanda di
riscaldamento.
Batteria DX
Serpentina dell’acqua
Acqua calda a
65 °C
in uscita gratis
Unità interne
aria-aria
Tubo
dell'acqua
Produzione di ACS in riscaldamento
e raffrescamento
L'ACS virtualmente a costo zero è
disponibile 365 giorni all'anno.
L'acqua calda viene prodotta
efficacemente dal calore residuo del
motore.
Soluzione perfetta per i progetti
alberghieri che richiedono
un'elevata richiesta di acqua calda.
HP
16 HP
20 HP
25 HP
ACS virtualmente a costo zero (in
modalità raffrescamento)
23,6 kW
27,1 kW
40,5 kW
74
