2
Elettricità in
ingresso
Gas metano
100 mm
acqua calda/
fredda (CHW)
in mandata e
ritorno (F&R)
Chiller
condensato
ad aria

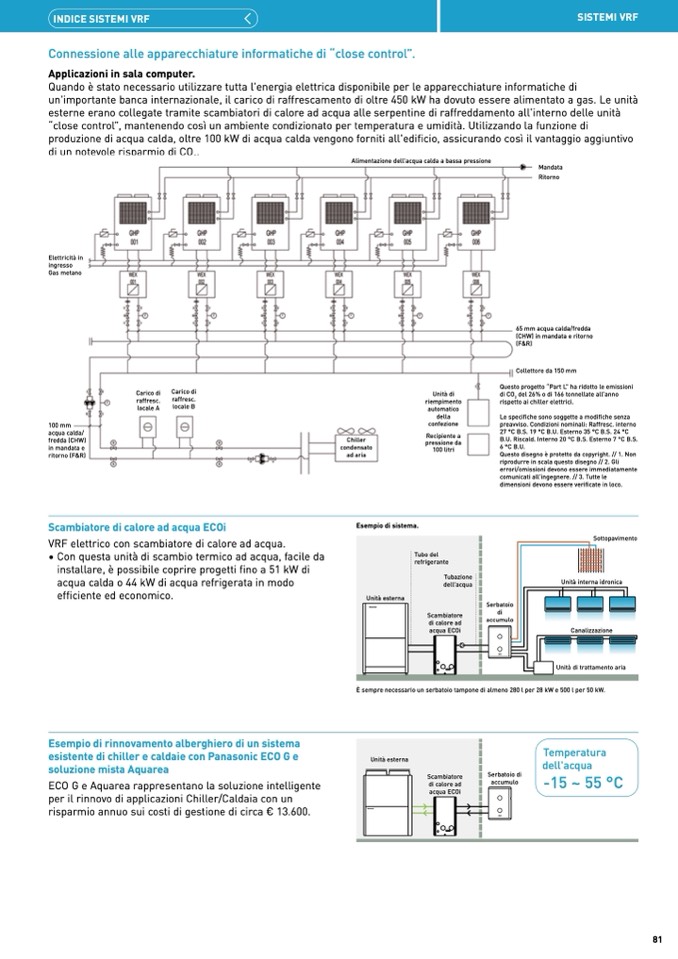

Esempio di sistema.
Carico di
raffresc.
locale A
Carico di
raffresc.
locale B
Unità di
riempimento
automatico
della
confezione
Recipiente a
pressione da
100 litri
65 mm acqua calda/fredda
(CHW) in mandata e ritorno
(F&R)
Collettore da 150 mm
Questo progetto “Part L” ha ridotto le emissioni
di CO
2
del 26% o di 166 tonnellate all'anno
rispetto ai chiller elettrici.
Le specifiche sono soggette a modifiche senza
preavviso. Condizioni nominali: Raffresc. interno
27 °C B.S. 19 °C B.U. Esterno 35 °C B.S. 24 °C
B.U. Riscald. Interno 20 °C B.S. Esterno 7 °C B.S.
6 °C B.U.
Questo disegno è protetto da copyright. // 1. Non
riprodurre in scala questo disegno // 2. Gli
errori/omissioni devono essere immediatamente
comunicati all'ingegnere. // 3. Tutte le
dimensioni devono essere verificate in loco.
Sottopavimento
Unità interna idronica
Canalizzazione
Alimentazione dell'acqua calda a bassa pressione
Mandata
Ritorno
Unità esterna
Tubo del
refrigerante
Tubazione
dell'acqua
Scambiatore
di calore ad
acqua ECOi
Serbatoio
di
accumulo
Unità di trattamento aria
È sempre necessario un serbatoio tampone di almeno 280 l per 28 kW e 500 l per 50 kW.
Unità esterna
Scambiatore
di calore ad
acqua ECOi
Serbatoio di
accumulo
81
