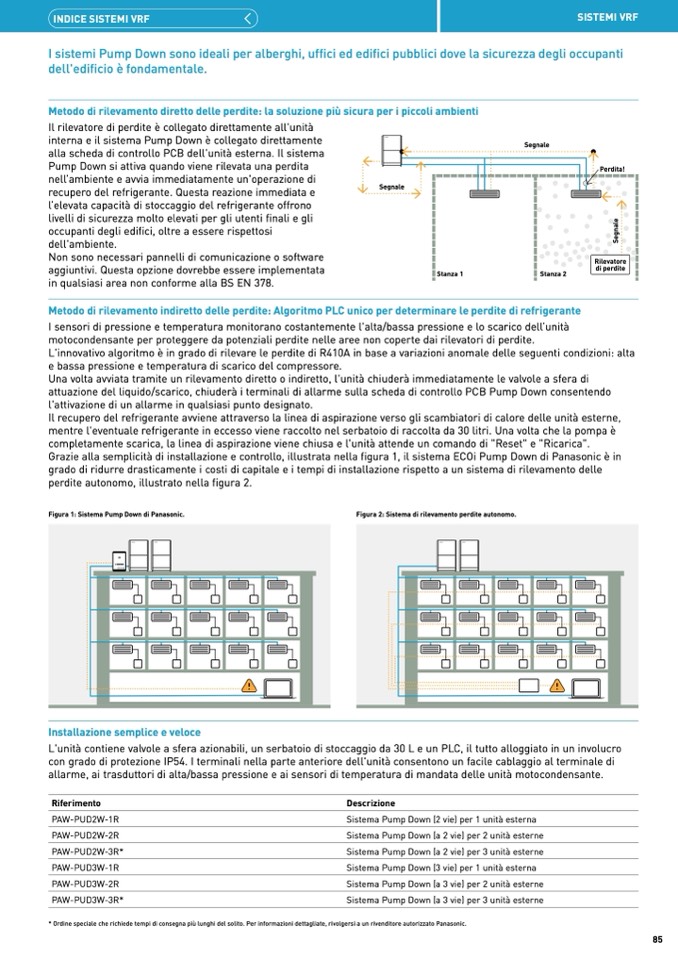

SISTEMI VRF

I sistemi Pump Down sono ideali per alberghi, uffici ed edifici pubblici dove la sicurezza degli occupanti

dell'edificio è fondamentale.

Metodo di rilevamento diretto delle perdite: la soluzione più sicura per i piccoli ambienti

Il rilevatore di perdite è collegato direttamente all'unità

interna e il sistema Pump Down è collegato direttamente

alla scheda di controllo PCB dell'unità esterna. Il sistema

Pump Down si attiva quando viene rilevata una perdita

nell’ambiente e avvia immediatamente un'operazione di

recupero del refrigerante. Questa reazione immediata e

l’elevata capacità di stoccaggio del refrigerante offrono

livelli di sicurezza molto elevati per gli utenti finali e gli

occupanti degli edifici, oltre a essere rispettosi

dell'ambiente.

Non sono necessari pannelli di comunicazione o software

aggiuntivi. Questa opzione dovrebbe essere implementata

in qualsiasi area non conforme alla BS EN 378.

Segnale

Stanza 2

Perdita!

S

e

g

n

a

l

e

Metodo di rilevamento indiretto delle perdite: Algoritmo PLC unico per determinare le perdite di refrigerante

I sensori di pressione e temperatura monitorano costantemente l'alta/bassa pressione e lo scarico dell’unità

motocondensante per proteggere da potenziali perdite nelle aree non coperte dai rilevatori di perdite.

L'innovativo algoritmo è in grado di rilevare le perdite di R410A in base a variazioni anomale delle seguenti condizioni: alta

e bassa pressione e temperatura di scarico del compressore.

Una volta avviata tramite un rilevamento diretto o indiretto, l'unità chiuderà immediatamente le valvole a sfera di

attuazione del liquido/scarico, chiuderà i terminali di allarme sulla scheda di controllo PCB Pump Down consentendo

l'attivazione di un allarme in qualsiasi punto designato.

Il recupero del refrigerante avviene attraverso la linea di aspirazione verso gli scambiatori di calore delle unità esterne,

mentre l'eventuale refrigerante in eccesso viene raccolto nel serbatoio di raccolta da 30 litri. Una volta che la pompa è

completamente scarica, la linea di aspirazione viene chiusa e l'unità attende un comando di "Reset" e "Ricarica".

Grazie alla semplicità di installazione e controllo, illustrata nella figura 1, il sistema ECOi Pump Down di Panasonic è in

grado di ridurre drasticamente i costi di capitale e i tempi di installazione rispetto a un sistema di rilevamento delle

perdite autonomo, illustrato nella figura 2.

Figura 1: Sistema Pump Down di Panasonic.

Figura 2: Sistema di rilevamento perdite autonomo.

Installazione semplice e veloce

L'unità contiene valvole a sfera azionabili, un serbatoio di stoccaggio da 30 L e un PLC, il tutto alloggiato in un involucro

con grado di protezione IP54. I terminali nella parte anteriore dell'unità consentono un facile cablaggio al terminale di

allarme, ai trasduttori di alta/bassa pressione e ai sensori di temperatura di mandata delle unità motocondensante.

Riferimento

PAW-PUD2W-1R

PAW-PUD2W-2R

PAW-PUD2W-3R*

PAW-PUD3W-1R

PAW-PUD3W-2R

PAW-PUD3W-3R*

* Ordine speciale che richiede tempi di consegna più lunghi del solito. Per informazioni dettagliate, rivolgersi a un rivenditore autorizzato Panasonic.

Segnale

Stanza 1

Descrizione

Sistema Pump Down (2 vie) per 1 unità esterna

Sistema Pump Down (a 2 vie) per 2 unità esterne

Sistema Pump Down (a 2 vie) per 3 unità esterne

Sistema Pump Down (3 vie) per 1 unità esterna

Sistema Pump Down (a 3 vie) per 2 unità esterne

Sistema Pump Down (a 3 vie) per 3 unità esterne

Rilevatore

di perdite
