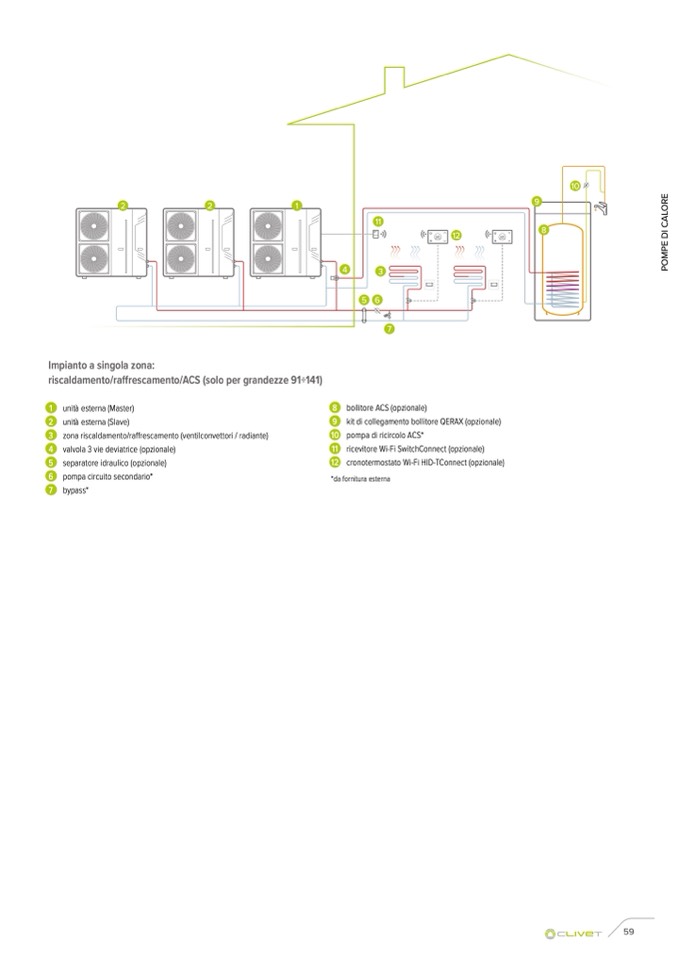

Impianto a singola zona:

riscaldamento/raffrescamento/ACS (solo per grandezze 91÷141)

1 unità esterna (Master)

8

●

●

2 unità esterna (Slave)

9

●

●

3 zona riscaldamento/raffrescamento (ventilconvettori / radiante)

10

●

●

4 valvola 3 vie deviatrice (opzionale)

11

●

●

5 separatore idraulico (opzionale)

12

●

●

6 pompa circuito secondario*

●

7 bypass*

●

11

4

56

7

12

3

bollitore ACS (opzionale)

kit di collegamento bollitore QERAX (opzionale)

pompa di ricircolo ACS*

ricevitore Wi-Fi SwitchConnect (opzionale)

cronotermostato Wi-Fi HID-TConnect (opzionale)

*da fornitura esterna
