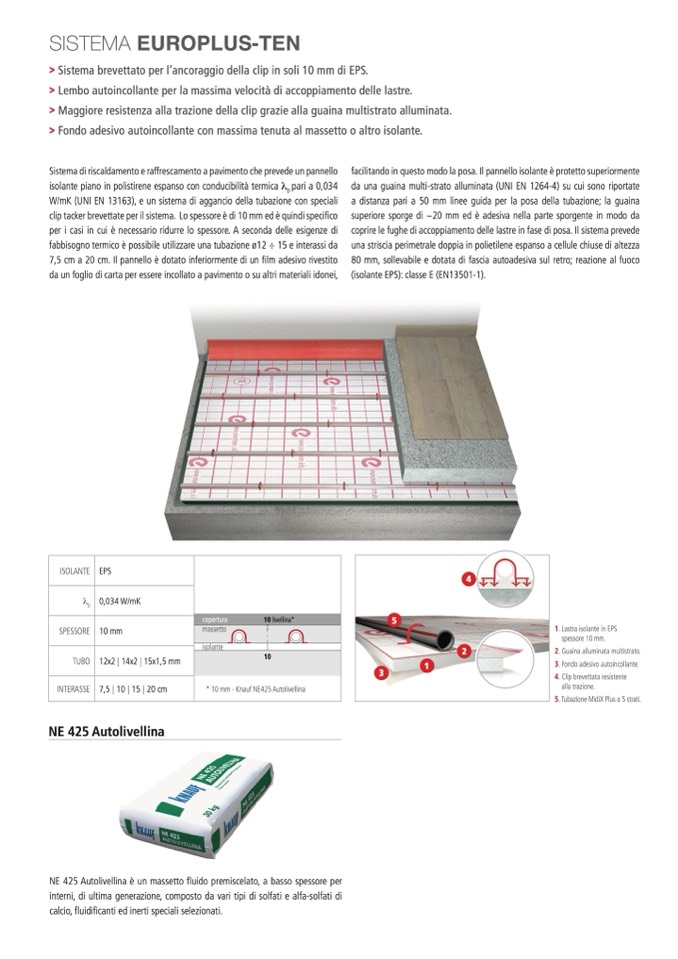

SISTEMA
EUROPLUS-TEN
> Sistema brevettato per l’ancoraggio della clip in soli 10 mm di EPS.
> Lembo autoincollante per la massima velocità di accoppiamento delle lastre.
> Maggiore resistenza alla trazione della clip grazie alla guaina multistrato alluminata.
> Fondo adesivo autoincollante con massima tenuta al massetto o altro isolante.
Sistema di riscaldamento e raffrescamento a pavimento che prevede un pannello
isolante piano in polistirene espanso con conducibilità termica λ
D
pari a 0,034
W/mK (UNI EN 13163), e un sistema di aggancio della tubazione con speciali
clip tacker brevettate per il sistema. Lo spessore è di 10 mm ed è quindi specifico
per i casi in cui è necessario ridurre lo spessore. A seconda delle esigenze di
fabbisogno termico è possibile utilizzare una tubazione ø12 ÷ 15 e interassi da
7,5 cm a 20 cm. Il pannello è dotato inferiormente di un film adesivo rivestito
da un foglio di carta per essere incollato a pavimento o su altri materiali idonei,
facilitando in questo modo la posa. Il pannello isolante è protetto superiormente
da una guaina multi-strato alluminata (UNI EN 1264-4) su cui sono riportate
a distanza pari a 50 mm linee guida per la posa della tubazione; la guaina
superiore sporge di ~20 mm ed è adesiva nella parte sporgente in modo da
coprire le fughe di accoppiamento delle lastre in fase di posa. Il sistema prevede
una striscia perimetrale doppia in polietilene espanso a cellule chiuse di altezza
80 mm, sollevabile e dotata di fascia autoadesiva sul retro; reazione al fuoco
(isolante EPS): classe E (EN13501-1).
5
3
2
1
4
ISOLANTE
EPS
λ
D
0,034 W/mK
SPESSORE
10 mm
copertura
10 livellina*
massetto
isolante
TUBO
12x2 | 14x2 | 15x1,5 mm
10
INTERASSE
7,5 | 10 | 15 | 20 cm
* 10 mm - Knauf NE425 Autolivellina
1. Lastra isolante in EPS
spessore 10 mm.
2. Guaina alluminata multistrato.
3. Fondo adesivo autoincollante.
4. Clip brevettata resistente
alla trazione.
5. Tubazione MidiX Plus a 5 strati.
NE 425 Autolivellina
NE 425 Autolivellina è un massetto fluido premiscelato, a basso spessore per
interni, di ultima generazione, composto da vari tipi di solfati e alfa-solfati di
calcio, fluidificanti ed inerti speciali selezionati.
