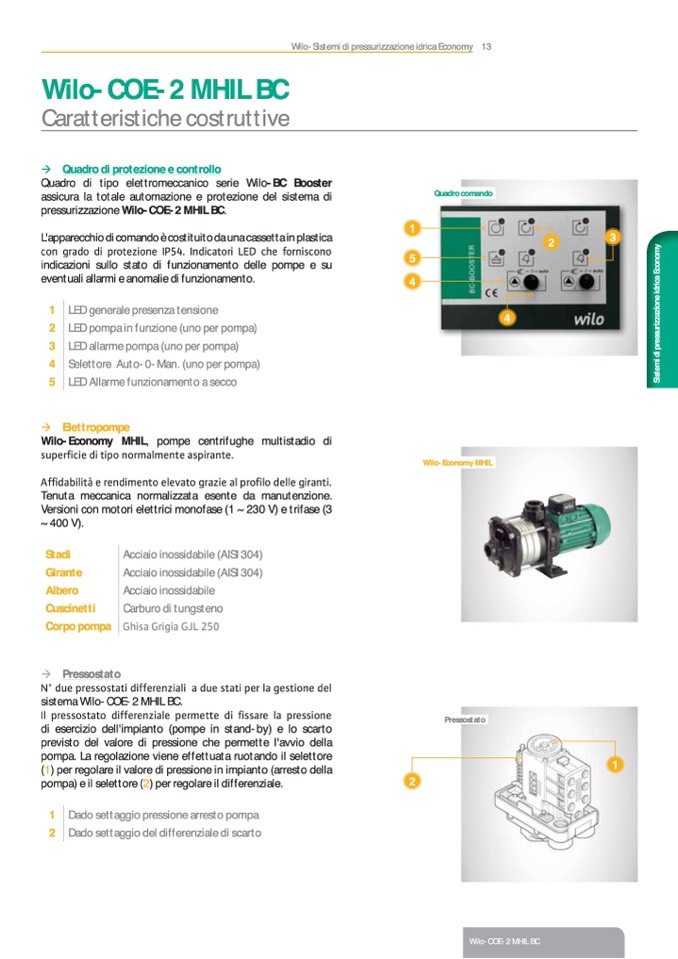

Wilo-COE-2 MHIL BC

Caratteristiche costruttive

� Quadro di protezione e controllo

Quadro di tipo elettromeccanico serie Wilo-BC Booster

assicura la totale automazione e protezione del sistema di

pressurizzazione Wilo-COE-2 MHIL BC.

L'apparecchio di comando è costituito da una cassetta in plastica

��� ����� �� ���������� ����� ���������� ��� ��� ����������

indicazioni sullo stato di funzionamento delle pompe e su

eventuali allarmi e anomalie di funzionamento.

1 LED generale presenza tensione

2 LED pompa in funzione (uno per pompa)

3 LED allarme pompa (uno per pompa)

4 Selettore Auto-0-Man. (uno per pompa)

5 LED Allarme funzionamento a secco

� Elettropompe

Wilo-Economy MHIL, pompe centrifughe multistadio di

��������� �� ���� ����������� ����������

����������� � ���������� ������� ������ �� ������ ����� ��������

Tenuta meccanica normalizzata esente da manutenzione.

Versioni con motori elettrici monofase (1 ~ 230 V) e trifase (3

~ 400 V).

Quadro comando

1

3

2

Wilo-Sistemi di pressurizzazione idrica Economy 13

5

4

4

Wilo-Economy MHIL

Stadi

Girante

Albero

Cuscinetti

Corpo pompa

Acciaio inossidabile (AISI 304)

Acciaio inossidabile (AISI 304)

Acciaio inossidabile

Carburo di tungsteno

����� ������ ��� ���

� Pressostato

�� ��� ����������� ������������� � ��� ����� ��� �� �������� ���

sistema Wilo-COE-2 MHIL BC.

�� ����������� ������������� �������� �� ������ �� ���������

di esercizio dell'impianto (pompe in stand-by) e lo scarto

previsto del valore di pressione che permette l'avvio della

pompa. La regolazione viene effettuata ruotando il selettore

(1) per regolare il valore di pressione in impianto (arresto della

pompa) e il selettore (2) per regolare il differenziale.

1 Dado settaggio pressione arresto pompa

2 Dado settaggio del differenziale di scarto

Pressostato

1

2

Wilo-COE-2 MHIL BC
