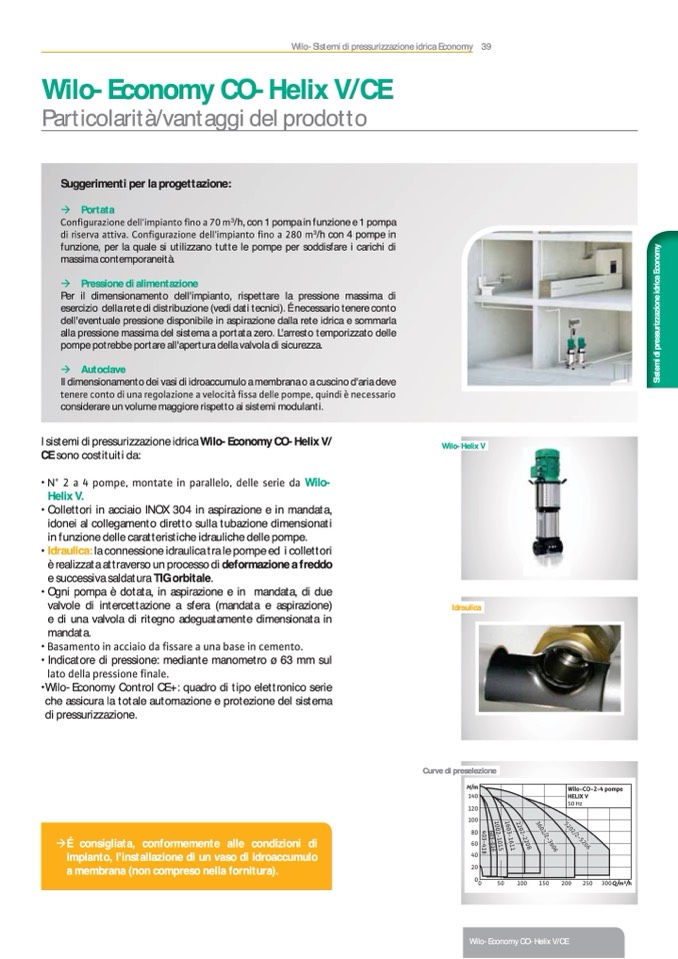

Wilo-Economy CO-Helix V/CE
Particolarità/vantaggi del prodotto
Suggerimenti per la progettazione:
� Portata
������������� ������������� ��� � �� �
3
/h, con 1 pompa in funzione e 1 pompa
�� ������� ������� ������������� ������������� ��� � ��� �
3
/h con 4 pompe in
funzione, per la quale si utilizzano tutte le pompe per soddisfare i carichi di
massima contemporaneità.
� Pressione di alimentazione
Per il dimensionamento dell'impianto, rispettare la pressione massima di
esercizio della rete di distribuzione (vedi dati tecnici).
É necessario tenere conto
dell'eventuale pressione disponibile in aspirazione dalla rete idrica e sommarla
alla pressione massima del sistema a portata zero. L'arresto temporizzato delle
pompe potrebbe portare all'apertura della valvola di sicurezza.
� Autoclave
Il dimensionamento dei vasi di idroaccumulo a membrana o a cuscino d'aria deve
������ ����� �� ��� ����������� � �������� ���� ����� ������ ������ � ����������
considerare un volume maggiore rispetto ai sistemi modulanti.
I sistemi di pressurizzazione idrica Wilo-Economy CO-Helix V/
CE sono costituiti da:
• �� � � � ������ ������� �� ���������� ����� ����� �� Wilo-
Helix V.
• Collettori in acciaio INOX 304 in aspirazione e in mandata,
idonei al collegamento diretto sulla tubazione dimensionati
in funzione delle caratteristiche idrauliche delle pompe.
• Idraulica: la connessione idraulica tra le pompe ed i collettori
è realizzata attraverso un processo di deformazione a freddo
e successiva saldatura TIG orbitale.
• Ogni pompa è dotata, in aspirazione e in mandata, di due
valvole di intercettazione a sfera (mandata e aspirazione)
e di una valvola di ritegno adeguatamente dimensionata in
mandata.
• ��������� �� ������� �� ������ � ��� ���� �� ��������
• Indicatore di pressione: mediante manometro ø 63 mm sul
���� ����� ��������� ������
•Wilo-Economy Control CE+: quadro di tipo elettronico serie
che assicura la totale automazione e protezione del sistema
di pressurizzazione.
�É consigliata, conformemente alle condizioni di
impianto, l'installazione di un vaso di idroaccumulo
a membrana (non compreso nella fornitura).
Wilo-Helix V
Wilo-Sistemi di pressurizzazione idrica Economy 39
Idraulica
Curve di preselezione
H/m
140
120
100
80
60
40
20
0
0
50
100
150
200
250
300Q/m3/h
Wilo-Economy CO-Helix V/CE
Wilo-CO-2-4 pompe
HELIX V
50 Hz
