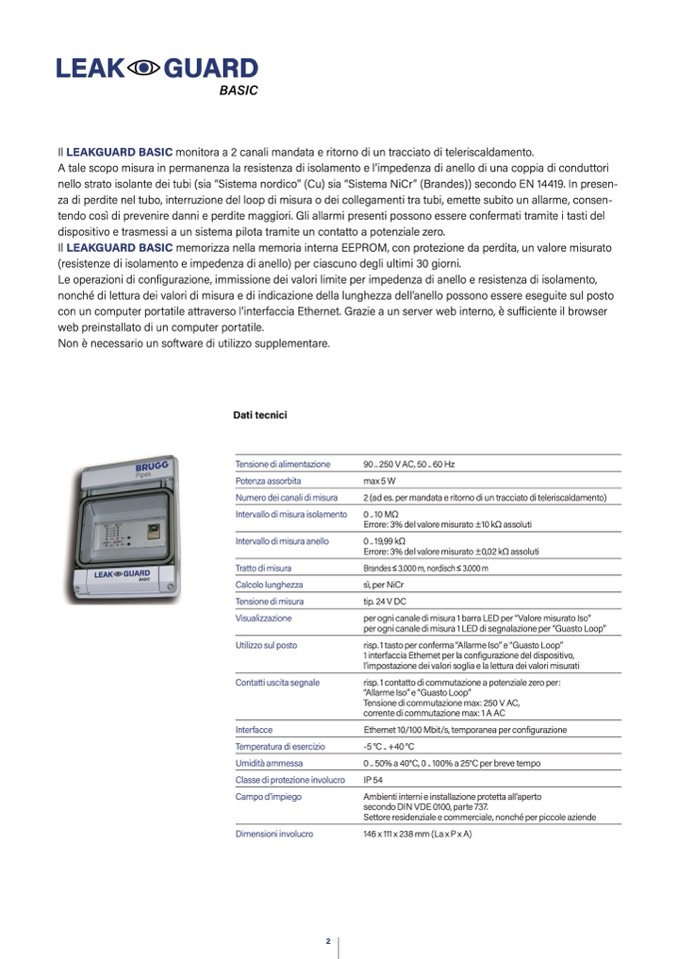

Il LEAKGUARD BASIC monitora a 2 canali mandata e ritorno di un tracciato di teleriscaldamento.

A tale scopo misura in permanenza la resistenza di isolamento e l’impedenza di anello di una coppia di conduttori

nello strato isolante dei tubi (sia “Sistema nordico” (Cu) sia “Sistema NiCr” (Brandes)) secondo EN 14419. In presen-

za di perdite nel tubo, interruzione del loop di misura o dei collegamenti tra tubi, emette subito un allarme, consen-

tendo così di prevenire danni e perdite maggiori. Gli allarmi presenti possono essere confermati tramite i tasti del

dispositivo e trasmessi a un sistema pilota tramite un contatto a potenziale zero.

Il LEAKGUARD BASIC memorizza nella memoria interna EEPROM, con protezione da perdita, un valore misurato

(resistenze di isolamento e impedenza di anello) per ciascuno degli ultimi 30 giorni.

Le operazioni di configurazione, immissione dei valori limite per impedenza di anello e resistenza di isolamento,

nonché di lettura dei valori di misura e di indicazione della lunghezza dell’anello possono essere eseguite sul posto

con un computer portatile attraverso l’interfaccia Ethernet. Grazie a un server web interno, è sufficiente il browser

web preinstallato di un computer portatile.

Non è necessario un software di utilizzo supplementare.

Dati tecnici

Tensione di alimentazione

90 .. 250 V AC, 50 .. 60 Hz

Potenza assorbita

max 5 W

Numero dei canali di misura

2 (ad es. per mandata e ritorno di un tracciato di teleriscaldamento)

Intervallo di misura isolamento

0 .. 10 MΩ

Errore: 3% del valore misurato ±10 kΩ assoluti

Intervallo di misura anello

0 .. 19,99 kΩ

Errore: 3% del valore misurato ±0,02 kΩ assoluti

Tratto di misura

Brandes ≤ 3.000 m, nordisch ≤ 3.000 m

Calcolo lunghezza

sì, per NiCr

Tensione di misura

tip. 24 V DC

Visualizzazione

per ogni canale di misura 1 barra LED per “Valore misurato Iso”

per ogni canale di misura 1 LED di segnalazione per “Guasto Loop”

Utilizzo sul posto

risp. 1 tasto per conferma “Allarme Iso” e “Guasto Loop”

1 interfaccia Ethernet per la configurazione del dispositivo,

l’impostazione dei valori soglia e la lettura dei valori misurati

Contatti uscita segnale

risp. 1 contatto di commutazione a potenziale zero per:

“Allarme Iso” e “Guasto Loop”

Tensione di commutazione max: 250 V AC,

corrente di commutazione max: 1 A AC

Interfacce

Ethernet 10/100 Mbit/s, temporanea per configurazione

Temperatura di esercizio

-5 °C .. +40 °C

Umidità ammessa

0 .. 50% a 40°C, 0 .. 100% a 25°C per breve tempo

Classe di protezione involucro

IP 54

Campo d’impiego

Ambienti interni e installazione protetta all’aperto

secondo DIN VDE 0100, parte 737.

Settore residenziale e commerciale, nonché per piccole aziende

Dimensioni involucro

146 x 111 x 238 mm (La x P x A)
