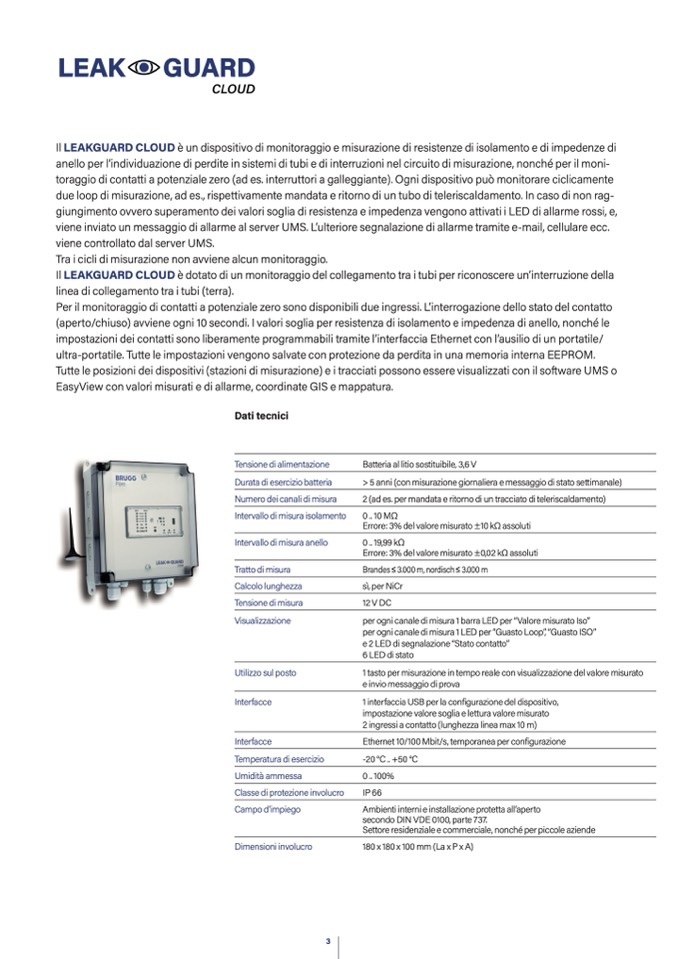

Il LEAKGUARD CLOUD è un dispositivo di monitoraggio e misurazione di resistenze di isolamento e di impedenze di

anello per l’individuazione di perdite in sistemi di tubi e di interruzioni nel circuito di misurazione, nonch

é per il moni-

toraggio di contatti a potenziale zero (ad es. interruttori a galleggiante). Ogni dispositivo può monitorare ciclicamente

due loop di misurazione, ad es., rispettivamente mandata e ritorno di un tubo di teleriscaldamento. In caso di non rag-

giungimento ovvero superamento dei valori soglia di resistenza e impedenza vengono attivati i LED di allarme rossi, e,

viene inviato un messaggio di allarme al server UMS. L’ulteriore segnalazione di allarme tramite e-mail, cellulare ecc.

viene controllato dal server UMS.

Tra i cicli di misurazione non avviene alcun monitoraggio.

Il LEAKGUARD CLOUD è dotato di un monitoraggio del collegamento tra i tubi per riconoscere un’interruzione della

linea di collegamento tra i tubi (terra).

Per il monitoraggio di contatti a potenziale zero sono disponibili due ingressi. L’interrogazione dello stato del contatto

(aperto/chiuso) avviene ogni 10 secondi. I valori soglia per resistenza di isolamento e impedenza di anello, nonché le

impostazioni dei contatti sono liberamente programmabili tramite l’interfaccia Ethernet con l’ausilio di un portatile/

ultra-portatile. Tutte le impostazioni vengono salvate con protezione da perdita in una memoria interna EEPROM.

Tutte le posizioni dei dispositivi (stazioni di misurazione) e i tracciati possono essere visualizzati con il software UMS o

EasyView con valori misurati e di allarme, coordinate GIS e mappatura.

Dati tecnici

Tensione di alimentazione

Batteria al litio sostituibile, 3,6 V

Durata di esercizio batteria

> 5 anni (con misurazione giornaliera e messaggio di stato settimanale)

Numero dei canali di misura

2 (ad es. per mandata e ritorno di un tracciato di teleriscaldamento)

Intervallo di misura isolamento

0 .. 10 MΩ

Errore: 3% del valore misurato ±10 kΩ assoluti

Intervallo di misura anello

0 .. 19,99 kΩ

Errore: 3% del valore misurato ±0,02 kΩ assoluti

Tratto di misura

Brandes ≤ 3.000 m, nordisch ≤ 3.000 m

Calcolo lunghezza

sì, per NiCr

Tensione di misura

12 V DC

Visualizzazione

per ogni canale di misura 1 barra LED per “Valore misurato Iso”

per ogni canale di misura 1 LED per “Guasto Loop”, “Guasto ISO”

e 2 LED di segnalazione “Stato contatto”

6 LED di stato

Utilizzo sul posto

1 tasto per misurazione in tempo reale con visualizzazione del valore misurato

e invio messaggio di prova

Interfacce

1 interfaccia USB per la configurazione del dispositivo,

impostazione valore soglia e lettura valore misurato

2 ingressi a contatto (lunghezza linea max 10 m)

Interfacce

Ethernet 10/100 Mbit/s, temporanea per configurazione

Temperatura di esercizio

-20 °C .. +50 °C

Umidità ammessa

0 .. 100%

Classe di protezione involucro

IP 66

Campo d’impiego

Ambienti interni e installazione protetta all’aperto

secondo DIN VDE 0100, parte 737.

Settore residenziale e commerciale, nonché per piccole aziende

Dimensioni involucro

180 x 180 x 100 mm (La x P x A)
