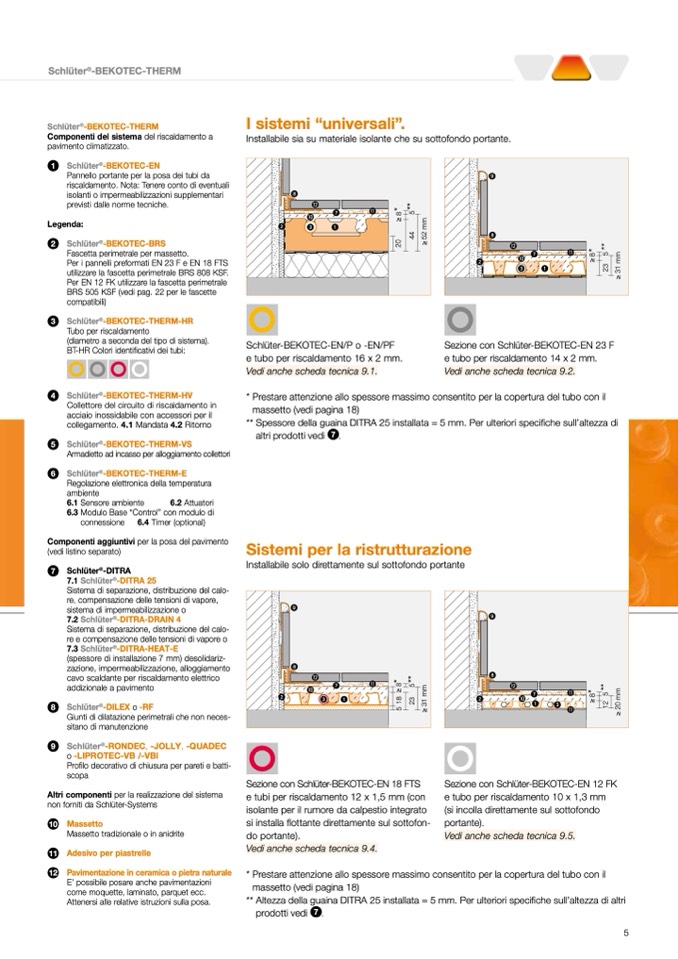

Schlüter

®

-BEKOTEC-THERM

Schlüter

®

-BEKOTEC-THERM

Componenti del sistema del riscaldamento a

pavimento climatizzato.

1 Schlüter

®

-BEKOTEC-EN

Pannello portante per la posa dei tubi da

riscaldamento. Nota: Tenere conto di eventuali

isolanti o impermeabilizzazioni supplementari

previsti dalle norme tecniche.

Legenda:

2 Schlüter

®

-BEKOTEC-BRS

Fascetta perimetrale per massetto.

Per i pannelli preformati EN 23 F e EN 18 FTS

utilizzare la fascetta perimetrale BRS 808 KSF.

Per EN 12 FK utilizzare la fascetta perimetrale

BRS 505 KSF (vedi pag. 22 per le fascette

compatibili)

3 Schlüter

®

-BEKOTEC-THERM-HR

Tubo per riscaldamento

(diametro a seconda del tipo di sistema).

BT-HR Colori identificativi dei tubi:

4 Schlüter

®

-BEKOTEC-THERM-HV

Collettore del circuito di riscaldamento in

acciaio inossidabile con accessori per il

collegamento. 4.1 Mandata 4.2 Ritorno

5 Schlüter

®

-BEKOTEC-THERM-VS

Armadietto ad incasso per alloggiamento collettori

6 Schlüter

®

-BEKOTEC-THERM-E

Regolazione elettronica della temperatura

ambiente

6.1 Sensore ambiente

6.2 Attuatori

6.3 Modulo Base “Control” con modulo di

connessione

6.4 Timer (optional)

Componenti aggiuntivi per la posa del pavimento

(vedi listino separato)

7 Schlüter

®

-DITRA

7.1 Schlüter

®

-DITRA 25

Sistema di separazione, distribuzione del calo-

re, compensazione delle tensioni di vapore,

sistema di impermeabilizzazione o

7.2 Schlüter

®

-DITRA-DRAIN 4

Sistema di separazione, distribuzione del calo-

re e compensazione delle tensioni di vapore o

7.3 Schlüter

®

-DITRA-HEAT-E

(spessore di installazione 7 mm) desolidariz-

zazione, impermeabilizzazione, alloggiamento

cavo scaldante per riscaldamento elettrico

addizionale a pavimento

8 Schlüter

®

-DILEX o -RF

Giunti di dilatazione perimetrali che non neces-

sitano di manutenzione

9 Schlüter

®

-RONDEC, -JOLLY, -QUADEC

o -LIPROTEC-VB /-VBI

Profilo decorativo di chiusura per pareti e batti-

scopa

Altri componenti per la realizzazione del sistema

non forniti da Schlüter-Systems

10 Massetto

Massetto tradizionale o in anidrite

11 Adesivo per piastrelle

12 Pavimentazione in ceramica o pietra naturale

E’ possibile posare anche pavimentazioni

come moquette, laminato, parquet ecc.

Attenersi alle relative istruzioni sulla posa.

I sistemi “universali”.

Installabile sia su materiale isolante che su sottofondo portante.

Schlüter-BEKOTEC-EN/P o -EN/PF

e tubo per riscaldamento 16 x 2 mm.

Vedi anche scheda tecnica 9.1.

Sezione con Schlüter-BEKOTEC-EN 23 F

e tubo per riscaldamento 14 x 2 mm.

Vedi anche scheda tecnica 9.2.

* Prestare attenzione allo spessore massimo consentito per la copertura del tubo con il

massetto (vedi pagina 18)

** Spessore della guaina DITRA 25 installata = 5 mm. Per ulteriori specifiche sull’altezza di

altri prodotti vedi 7 .

Sistemi per la ristrutturazione

Installabile solo direttamente sul sottofondo portante

5

1

8

≥

8

*

2

3

5

*

*

2

0

≥

8

*

4

4

5

*

*

≥

3

1

m

m

≥

5

2

m

m

≥

8

*

≥

8

*

1

2

5

*

*

2

3

5

*

*

≥

2

0

m

m

≥

3

1

m

m

Sezione con Schlüter-BEKOTEC-EN 18 FTS

e tubi per riscaldamento 12 x 1,5 mm (con

isolante per il rumore da calpestio integrato

si installa flottante direttamente sul sottofon-

do portante).

Vedi anche scheda tecnica 9.4.

Sezione con Schlüter-BEKOTEC-EN 12 FK

e tubo per riscaldamento 10 x 1,3 mm

(si incolla direttamente sul sottofondo

portante).

Vedi anche scheda tecnica 9.5.

* Prestare attenzione allo spessore massimo consentito per la copertura del tubo con il

massetto (vedi pagina 18)

** Altezza della guaina DITRA 25 installata = 5 mm. Per ulteriori specifiche sull’altezza di altri

prodotti vedi 7 .
