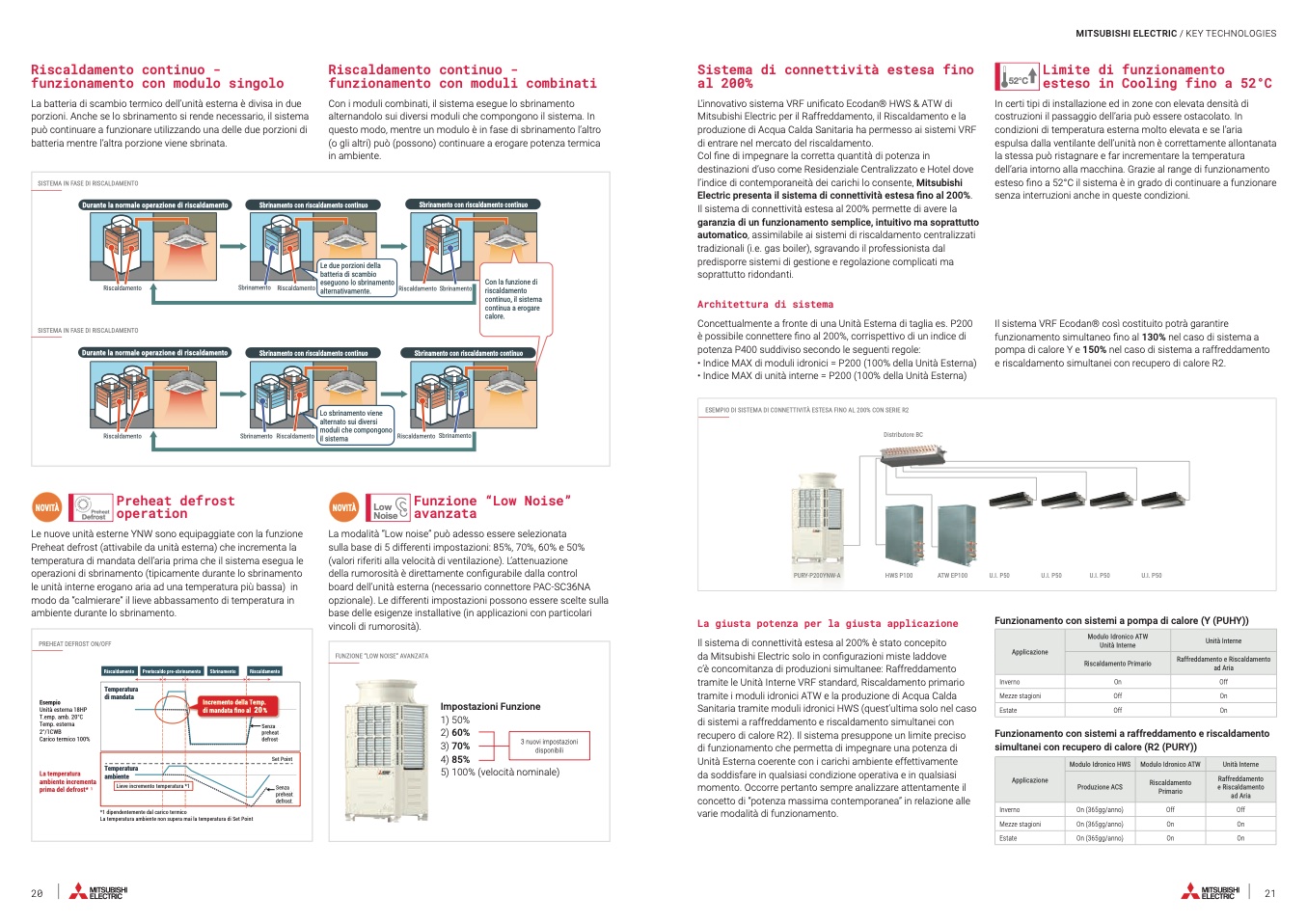

Riscaldamento continuo -
funzionamento con modulo singolo
La batteria di scambio termico dell’unit
à esterna è divisa in due
porzioni. Anche se lo sbrinamento si rende necessario, il sistema
può continuare a funzionare utilizzando una delle due porzioni di
batteria mentre l’altra porzione viene sbrinata.
NOVITÀ
Preheat defrost
operation
Le nuove unità esterne YNW sono equipaggiate con la funzione
Preheat defrost (attivabile da unit
à esterna) che incrementa la
temperatura di mandata dell’aria prima che il sistema esegua le
operazioni di sbrinamento (tipicamente durante lo sbrinamento
le unità interne erogano aria ad una temperatura più bassa) in
modo da “calmierare” il lieve abbassamento di temperatura in
ambiente durante lo sbrinamento.
Riscaldamento continuo -
funzionamento con moduli combinati
Con i moduli combinati, il sistema esegue lo sbrinamento
alternandolo sui diversi moduli che compongono il sistema. In
questo modo, mentre un modulo è in fase di sbrinamento l’altro
(o gli altri) può (possono) continuare a erogare potenza termica
in ambiente.
Sistema di connettività estesa fino
al 200%
L’innovativo sistema VRF unificato Ecodan® HWS & ATW di
Mitsubishi Electric per il Raffreddamento, il Riscaldamento e la
produzione di Acqua Calda Sanitaria ha permesso ai sistemi VRF
di entrare nel mercato del riscaldamento.
Col fine di impegnare la corretta quantità di potenza in
destinazioni d’uso come Residenziale Centralizzato e Hotel dove
l’indice di contemporaneità dei carichi lo consente, Mitsubishi
Electric presenta il sistema di connettività estesa fino al 200%.
Il sistema di connettività estesa al 200% permette di avere la
garanzia di un funzionamento semplice, intuitivo ma soprattutto
automatico, assimilabile ai sistemi di riscaldamento centralizzati
tradizionali (i.e. gas boiler), sgravando il professionista dal
predisporre sistemi di gestione e regolazione complicati ma
soprattutto ridondanti.
Architettura di sistema
Concettualmente a fronte di una Unità Esterna di taglia es. P200
è possibile connettere fino al 200%, corrispettivo di un indice di
potenza P400 suddiviso secondo le seguenti regole:
• Indice MAX di moduli idronici = P200 (100% della Unità Esterna)
• Indice MAX di unità interne = P200 (100% della Unità Esterna)
La giusta potenza per la giusta applicazione
Il sistema di connettività estesa al 200% è stato concepito
da Mitsubishi Electric solo in configurazioni miste laddove
c’è concomitanza di produzioni simultanee: Raffreddamento
tramite le Unità Interne VRF standard, Riscaldamento primario
tramite i moduli idronici ATW e la produzione di Acqua Calda
Sanitaria tramite moduli idronici HWS (quest’ultima solo nel caso
di sistemi a raffreddamento e riscaldamento simultanei con
recupero di calore R2). Il sistema presuppone un limite preciso
di funzionamento che permetta di impegnare una potenza di
Unità Esterna coerente con i carichi ambiente effettivamente
da soddisfare in qualsiasi condizione operativa e in qualsiasi
momento. Occorre pertanto sempre analizzare attentamente il
concetto di “potenza massima contemporanea” in relazione alle
varie modalità di funzionamento.
MITSUBISHI ELECTRIC / KEY TECHNOLOGIES
Limite di funzionamento
52°C
SISTEMA IN FASE DI RISCALDAMENTO
Durante la normale operazione di riscaldamento
Riscaldamento
SISTEMA IN FASE DI RISCALDAMENTO
Durante la normale operazione di riscaldamento
Riscaldamento
Sbrinamento con riscaldamento continuo
Sbrinamento con riscaldamento continuo
Le due porzioni della
batteria di scambio
Sbrinamento Riscaldamento
eseguono lo sbrinamento
Riscaldamento Sbrinamento
alternativamente.
Con la funzione di
riscaldamento
continuo, il sistema
continua a erogare
calore.
Sbrinamento con riscaldamento continuo
Lo sbrinamento viene
alternato sui diversi
Sbrinamento Riscaldamento
moduli che compongono
il sistema
Sbrinamento con riscaldamento continuo
Riscaldamento Sbrinamento
ESEMPIO DI SISTEMA DI CONNETTIVITÀ ESTESA FINO AL 200% CON SERIE R2
Distributore BC
PURY-P200YNW-A
HWS P100
ATW EP100
U.I. P50
U.I. P50
U.I. P50
U.I. P50
Preheat
Defrost
NOVITÀ
Funzione “Low Noise”
avanzata
In certi tipi di installazione ed in zone con elevata densità di
costruzioni il passaggio dell’aria può essere ostacolato. In
condizioni di temperatura esterna molto elevata e se l’aria
espulsa dalla ventilante dell’unità non è correttamente allontanata
la stessa può ristagnare e far incrementare la temperatura
dell’aria intorno alla macchina. Grazie al range di funzionamento
esteso fino a 52°C il sistema è in grado di continuare a funzionare
senza interruzioni anche in queste condizioni.
Il sistema VRF Ecodan® così costituito potrà garantire
funzionamento simultaneo fino al 130% nel caso di sistema a
pompa di calore Y e 150% nel caso di sistema a raffreddamento
e riscaldamento simultanei con recupero di calore R2.
Funzionamento con sistemi a pompa di calore (Y (PUHY))
Funzionamento con sistemi a raffreddamento e riscaldamento
simultanei con recupero di calore (R2 (PURY))
Low
Noise
La modalità “Low noise” può adesso essere selezionata
sulla base di 5 differenti impostazioni: 85%, 70%, 60% e 50%
(valori riferiti alla velocità di ventilazione). L’attenuazione
della rumorosità è direttamente configurabile dalla control
board dell’unità esterna (necessario connettore PAC-SC36NA
opzionale). Le differenti impostazioni possono essere scelte sulla
base delle esigenze installative (in applicazioni con particolari
vincoli di rumorosità).
esteso in Cooling fino a 52°C
PREHEAT DEFROST ON/OFF
Riscaldamento
Preriscaldo pre-sbrinamento
Sbrinamento
Riscaldamento
Temperatura
di mandata
Esempio
Unità esterna 18HP
T.emp. amb. 20°C
Temp. esterna
2°/1CWB
Carico termico 100%
La temperatura
ambiente incrementa
prima del defrost*
1
*1 dipendentemente dal carico termico
La temperatura ambiente non supera mai la temperatura di Set Point
Incremento della Temp.
di mandata fino al 20%
SWeinthzaout
preheeaat t
defrost
defrost
Set Point
Temperatura
ambiente
Lieve incremento temperatura *1
Senza
Without
preheeaat t
deffrosstt
Applicazione
Modulo Idronico ATW
Unità Interne
Unità Interne
Riscaldamento Primario
Raffreddamento e Riscaldamento
ad Aria
Inverno
On
Off
Mezze stagioni
Off
On
Estate
Off
On
FUNZIONE “LOW NOISE” AVANZATA
Impostazioni Funzione
1) 50%
2) 60%
3) 70%
4) 85%
5) 100% (velocità nominale)
3 nuovi impostazioni
disponibili
Applicazione
Modulo Idronico HWS Modulo Idronico ATW
Unità Interne
Produzione ACS
Riscaldamento
Primario
Raffreddamento
e Riscaldamento
ad Aria
Inverno On (365gg/anno) Off
Off
Mezze stagioni On (365gg/anno) On On
Estate On (365gg/anno) On On
