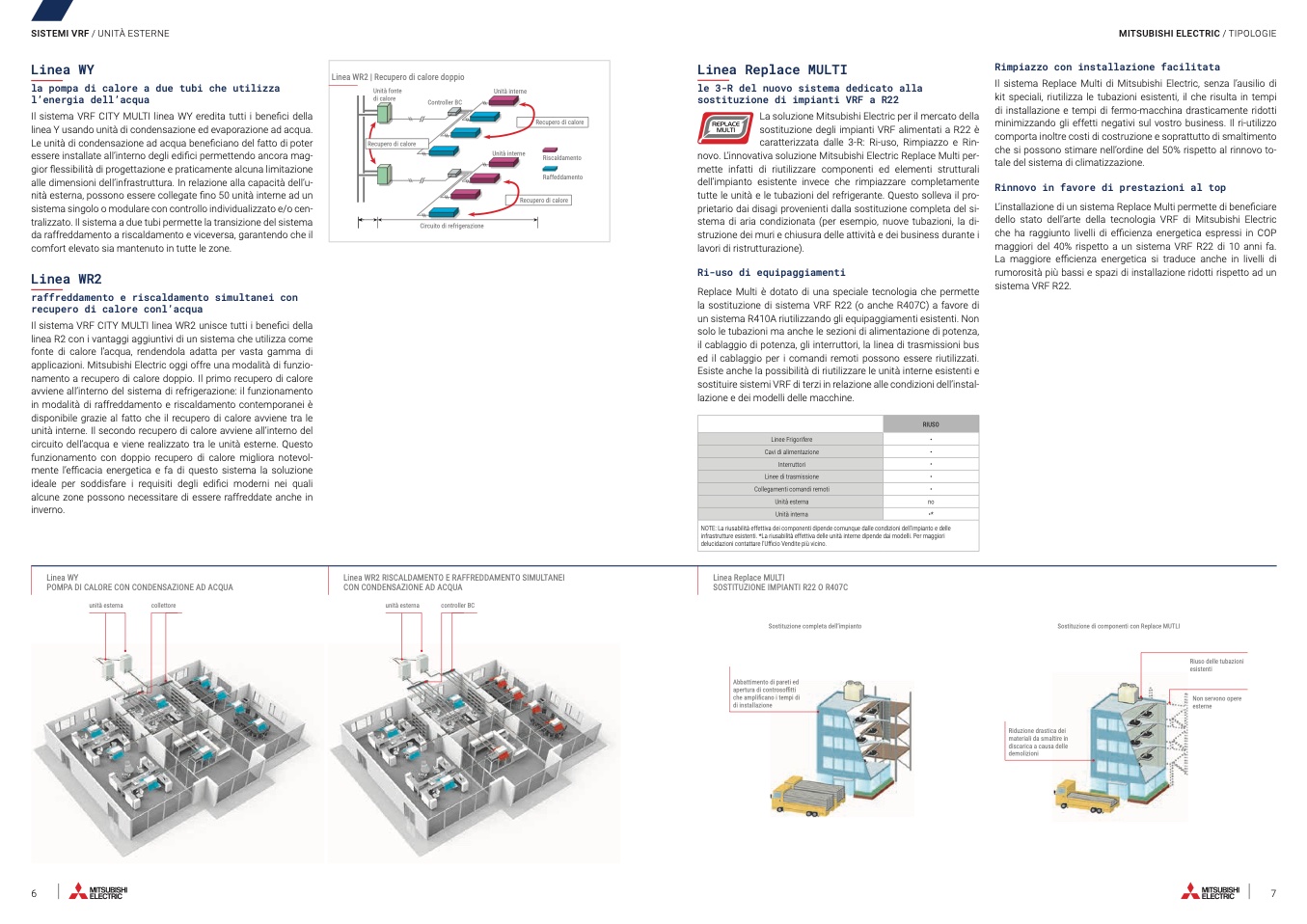

SISTEMI VRF / UNITÀ ESTERNE
Linea WY
la pompa di calore a due tubi che utilizza
l’energia dell’acqua
Il sistema VRF CITY MULTI linea WY eredita tutti i benefici della
linea Y usando unità di condensazione ed evaporazione ad acqua.
Le unità di condensazione ad acqua beneficiano del fatto di poter
essere installate all’interno degli edifici permettendo ancora mag-
gior flessibilità di progettazione e praticamente alcuna limitazione
alle dimensioni dell’infrastruttura. In relazione alla capacit
à dell’u-
nità esterna, possono essere collegate
fino 50 unità interne ad un
sistema singolo o modulare con controllo individualizzato e/o cen-
tralizzato. Il sistema a due tubi permette la transizione del sistema
da raffreddamento a riscaldamento e viceversa, garantendo che il
comfort elevato sia mantenuto in tutte le zone.
Linea WR2
raffreddamento e riscaldamento simultanei con
recupero di calore conl’acqua
Il sistema VRF CITY MULTI linea WR2 unisce tutti i benefici della
linea R2 con i vantaggi aggiuntivi di un sistema che utilizza come
fonte di calore l’acqua, rendendola adatta per vasta gamma di
applicazioni. Mitsubishi Electric oggi offre una modalità di funzio-
namento a recupero di calore doppio. Il primo recupero di calore
avviene all’interno del sistema di refrigerazione: il funzionamento
in modalità di raffreddamento e riscaldamento contemporanei è
disponibile grazie al fatto che il recupero di calore avviene tra le
unità interne. Il secondo recupero di calore avviene all’interno del
circuito dell’acqua e viene realizzato tra le unità esterne. Questo
funzionamento con doppio recupero di calore migliora notevol-
mente l’efficacia energetica e fa di questo sistema la soluzione
ideale per soddisfare i requisiti degli edifici moderni nei quali
alcune zone possono necessitare di essere raffreddate anche in
inverno.
Linea WY
POMPA DI CALORE CON CONDENSAZIONE AD ACQUA
Linea Replace MULTI
le 3-R del nuovo sistema dedicato alla
sostituzione di impianti VRF a R22
La soluzione Mitsubishi Electric per il mercato della
sostituzione degli impianti VRF alimentati a R22 è
caratterizzata dalle 3-R: Ri-uso, Rimpiazzo e Rin-
novo. L’innovativa soluzione Mitsubishi Electric Replace Multi per-
mette infatti di riutilizzare componenti ed elementi strutturali
dell’impianto esistente invece che rimpiazzare completamente
tutte le unità e le tubazioni del refrigerante. Questo solleva il pro-
prietario dai disagi provenienti dalla sostituzione completa del si-
stema di aria condizionata (per esempio, nuove tubazioni, la di-
struzione dei muri e chiusura delle attività e dei business durante i
lavori di ristrutturazione).
Ri-uso di equipaggiamenti
Replace Multi è dotato di una speciale tecnologia che permette
la sostituzione di sistema VRF R22 (o anche R407C) a favore di
un sistema R410A riutilizzando gli equipaggiamenti esistenti. Non
solo le tubazioni ma anche le sezioni di alimentazione di potenza,
il cablaggio di potenza, gli interruttori, la linea di trasmissioni bus
ed il cablaggio per i comandi remoti possono essere riutilizzati.
Esiste anche la possibilità di riutilizzare le unità interne esistenti e
sostituire sistemi VRF di terzi in relazione alle condizioni dell’instal-
lazione e dei modelli delle macchine.
MITSUBISHI ELECTRIC / TIPOLOGIE
Rimpiazzo con installazione facilitata
Il sistema Replace Multi di Mitsubishi Electric, senza l’ausilio di
kit speciali, riutilizza le tubazioni esistenti, il che risulta in tempi
di installazione e tempi di fermo-macchina drasticamente ridotti
minimizzando gli effetti negativi sul vostro business. Il ri-utilizzo
comporta inoltre costi di costruzione e soprattutto di smaltimento
che si possono stimare nell’ordine del 50% rispetto al rinnovo to-
tale del sistema di climatizzazione.
Rinnovo in favore di prestazioni al top
L’installazione di un sistema Replace Multi permette di beneficiare
dello stato dell’arte della tecnologia VRF di Mitsubishi Electric
che ha raggiunto livelli di efficienza energetica espressi in COP
maggiori del 40% rispetto a un sistema VRF R22 di 10 anni fa.
La maggiore efficienza energetica si traduce anche in livelli di
rumorosità più bassi e spazi di installazione ridotti rispetto ad un
sistema VRF R22.
Linea WR2 | Recupero di calore doppio
Unità fonte
di calore
Recupero di calore
Controller BC
Unità interne
Unità interne
Recupero di calore
Riscaldamento
Raffeddamento
Recupero di calore
Circuito di refrigerazione
RIUSO
Linee Frigorifere
•
Cavi di alimentazione •
Interruttori •
Linee di trasmissione •
Collegamenti comandi remoti •
Unità esterna no
Unità interna •*
NOTE: La riusabilità effettiva dei componenti dipende comunque dalle condizioni dell’impianto e delle
infrastrutture esistenti. *La riusabilità effettiva delle unità interne dipende dai modelli. Per maggiori
delucidazioni contattare l’Ufficio Vendite più vicino.
unità esterna
collettore
unità esterna
controller BC
Linea WR2 RISCALDAMENTO E RAFFREDDAMENTO SIMULTANEI
CON CONDENSAZIONE AD ACQUA
Linea Replace MULTI
SOSTITUZIONE IMPIANTI R22 O R407C
Sostituzione completa dell’impianto
Abbattimento di pareti ed
apertura di controsoffitti
che amplificano i tempi di
di installazione
Sostituzione di componenti con Replace MUTLI
Riduzione drastica dei
materiali da smaltire in
discarica a causa delle
demolizioni
Riuso delle tubazioni
esistenti
Non servono opere
esterne
