10

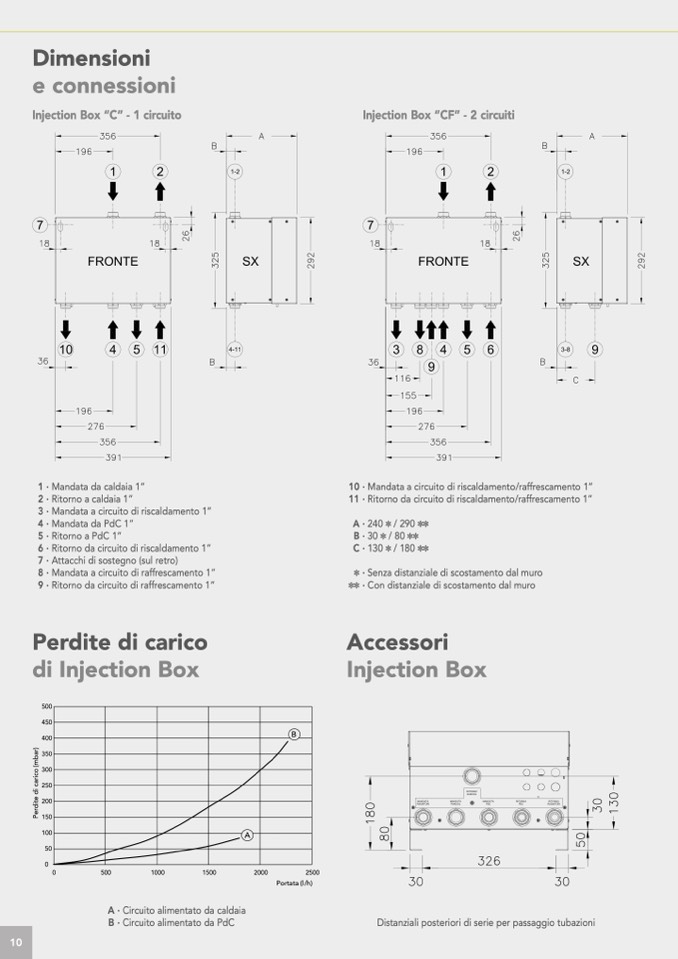

Dimensioni
e connessioni
Injection Box “C” - 1 circuito
Injection Box “CF” - 2 circuiti
1 · Mandata da caldaia 1”
2 · Ritorno a caldaia 1”
3 · Mandata a circuito di riscaldamento 1”
4 · Mandata da PdC 1”
5 · Ritorno a PdC 1”
6 · Ritorno da circuito di riscaldamento 1”
7 · Attacchi di sostegno (sul retro)
8 · Mandata a circuito di raffrescamento 1”
9 · Ritorno da circuito di raffrescamento 1”
Perdite di carico
di Injection Box
10 · Mandata a circuito di riscaldamento/raffrescamento 1”
11 · Ritorno da circuito di riscaldamento/raffrescamento 1”
A · 240 ] / 290 ]]
B · 30 ] / 80 ]]
C · 130 ] / 180 ]]
]
· Senza distanziale di scostamento dal muro
]]
· Con distanziale di scostamento dal muro
Accessori
Injection Box
500
450
400
350
300
250
200
150
100
50
0
A
B
2500
Portata (l/h)
P
e
r
d
i
t
e
d
i
c
a
r
i
c
o
(
m
b
a
r
)
0
500
1000
1500
2000
A · Circuito alimentato da caldaia
B · Circuito alimentato da PdC
Distanziali posteriori di serie per passaggio tubazioni
