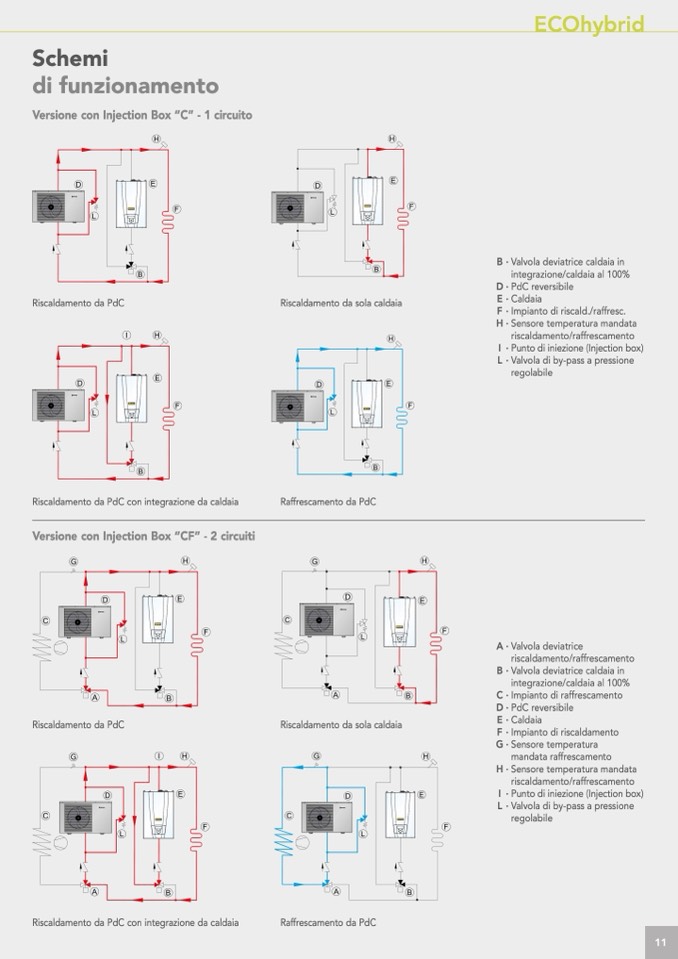

Schemi

di funzionamento

Versione con Injection Box “C” - 1 circuito

Riscaldamento da PdC

Riscaldamento da sola caldaia

B ·

D ·

E ·

F ·

H ·

I ·

L ·

Valvola deviatrice caldaia in

integrazione/caldaia al 100%

PdC reversibile

Caldaia

Impianto di riscald./raffresc.

Sensore temperatura mandata

riscaldamento/raffrescamento

Punto di iniezione (Injection box)

Valvola di by-pass a pressione

regolabile

Riscaldamento da PdC con integrazione da caldaia

Versione con Injection Box “CF” - 2 circuiti

Raffrescamento da PdC

Riscaldamento da PdC

Riscaldamento da sola caldaia

A ·

B ·

C ·

D ·

E ·

F ·

G ·

H ·

I ·

L ·

Valvola deviatrice

riscaldamento/raffrescamento

Valvola deviatrice caldaia in

integrazione/caldaia al 100%

Impianto di raffrescamento

PdC reversibile

Caldaia

Impianto di riscaldamento

Sensore temperatura

mandata raffrescamento

Sensore temperatura mandata

riscaldamento/raffrescamento

Punto di iniezione (Injection box)

Valvola di by-pass a pressione

regolabile

Riscaldamento da PdC con integrazione da caldaia

Raffrescamento da PdC

ECOhybrid
