Cloud.bwt.it

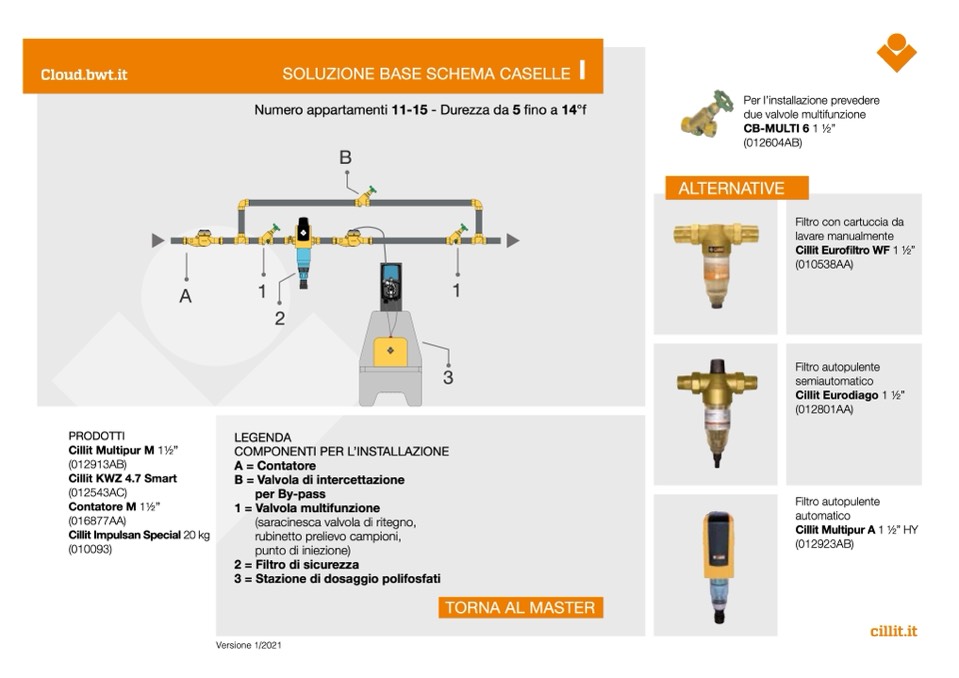

SOLUZIONE BASE SCHEMA CASELLE

I

Numero appartamenti

11-15 - Durezza da 5 fino a 14°f

B

1

1

2

3

PRODOTTI

Cillit Multipur M 11⁄2”

(012913AB)

Cillit KWZ 4.7 Smart

(012543AC)

Contatore M 11⁄2”

(016877AA)

Cillit Impulsan Special 20 kg

(010093)

LEGENDA

COMPONENTI PER L’INSTALLAZIONE

A = Contatore

B = Valvola di intercettazione

A

Filtro con cartuccia da

lavare manualmente

Cillit Eurofiltro WF 1 1⁄2”

(010538AA)

Filtro autopulente

semiautomatico

Cillit Eurodiago 1 1⁄2”

(012801AA)

Filtro autopulente

automatico

Cillit Multipur A 1 1⁄2” HY

(012923AB)

per By-pass

1 = Valvola multifunzione

(saracinesca valvola di ritegno,

rubinetto prelievo campioni,

punto di iniezione)

2 = Filtro di sicurezza

3 = Stazione di dosaggio polifosfati

Versione 1/2021

cillit.it

TORNA AL MASTER

ALTERNATIVE

Per l’installazione prevedere

due valvole multifunzione

CB-MULTI 6 1 1⁄2”

(012604AB)
