Cloud.bwt.it

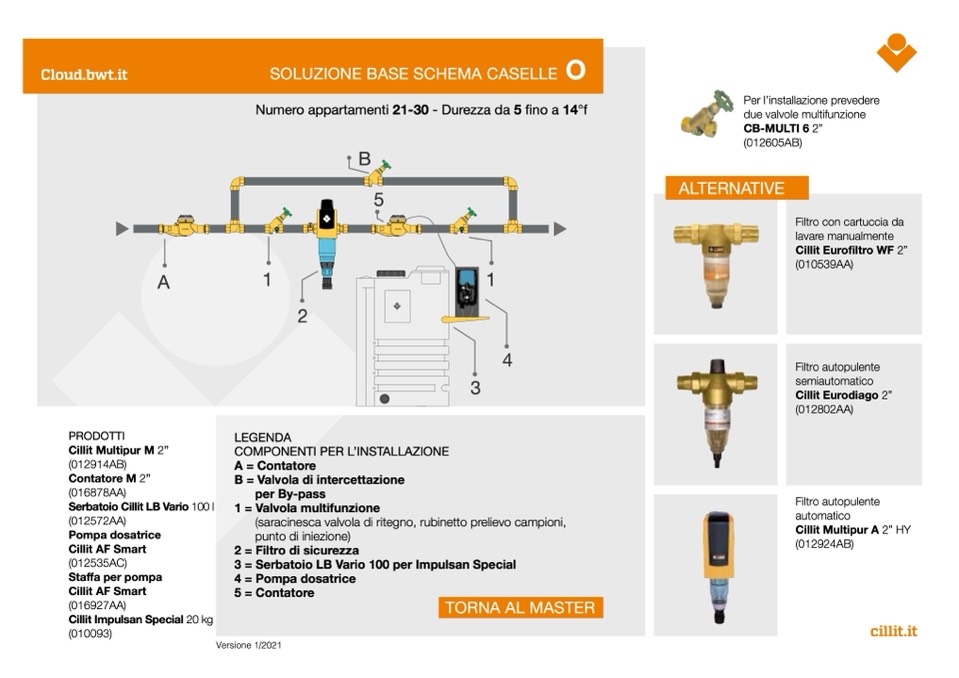

SOLUZIONE BASE SCHEMA CASELLE

O

Numero appartamenti

21-30 - Durezza da 5 fino a 14°f

B

5

1

1

2

4

3

PRODOTTI

Cillit Multipur M 2”

(012914AB)

Contatore M 2”

(016878AA)

Serbatoio Cillit LB Vario 100 l

(012572AA)

Pompa dosatrice

Cillit AF Smart

(012535AC)

Staffa per pompa

Cillit AF Smart

(016927AA)

Cillit Impulsan Special 20 kg

(010093)

LEGENDA

COMPONENTI PER L’INSTALLAZIONE

A = Contatore

B = Valvola di intercettazione

A

Filtro con cartuccia da

lavare manualmente

Cillit Eurofiltro WF 2”

(010539AA)

Filtro autopulente

semiautomatico

Cillit Eurodiago 2”

(012802AA)

Filtro autopulente

automatico

Cillit Multipur A 2” HY

(012924AB)

cillit.it

per By-pass

1 = Valvola multifunzione

(saracinesca valvola di ritegno, rubinetto prelievo campioni,

punto di iniezione)

2 = Filtro di sicurezza

3 = Serbatoio LB Vario 100 per Impulsan Special

4 = Pompa dosatrice

5 = Contatore

Versione 1/2021

TORNA AL MASTER

ALTERNATIVE

Per l’installazione prevedere

due valvole multifunzione

CB-MULTI 6 2”

(012605AB)
