Cloud.bwt.it

SOLUZIONE BASE SCHEMA CASELLE

Q

Numero appartamenti

31-50 - Durezza da 5 fino a 14°f

PRODOTTI

Cillit Multipur DN 65 M

(012937)

Contatore M 2”

(016878AA)

Serbatoio Cillit LB Vario 100 l

(012572AA)

Pompa dosatrice

Cillit AF Smart

(012535AC)

Staffa per pompa

Cillit AF Smart

(016927AA)

Cillit Impulsan Special 20 kg

(010093)

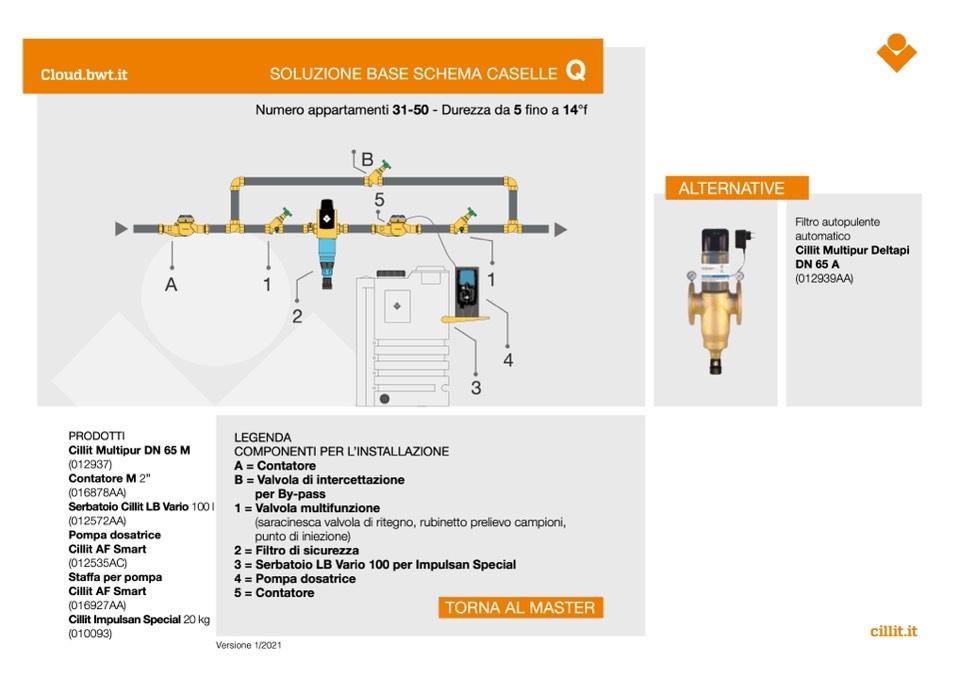

LEGENDA

COMPONENTI PER L’INSTALLAZIONE

A = Contatore

B = Valvola di intercettazione

A

1

2

1

4

3

Filtro autopulente

automatico

Cillit Multipur Deltapi

DN 65 A

(012939AA)

per By-pass

1 = Valvola multifunzione

B

5

ALTERNATIVE

(saracinesca valvola di ritegno, rubinetto prelievo campioni,

punto di iniezione)

2 = Filtro di sicurezza

3 = Serbatoio LB Vario 100 per Impulsan Special

4 = Pompa dosatrice

5 = Contatore

Versione 1/2021

cillit.it

TORNA AL MASTER
