Cloud.bwt.it

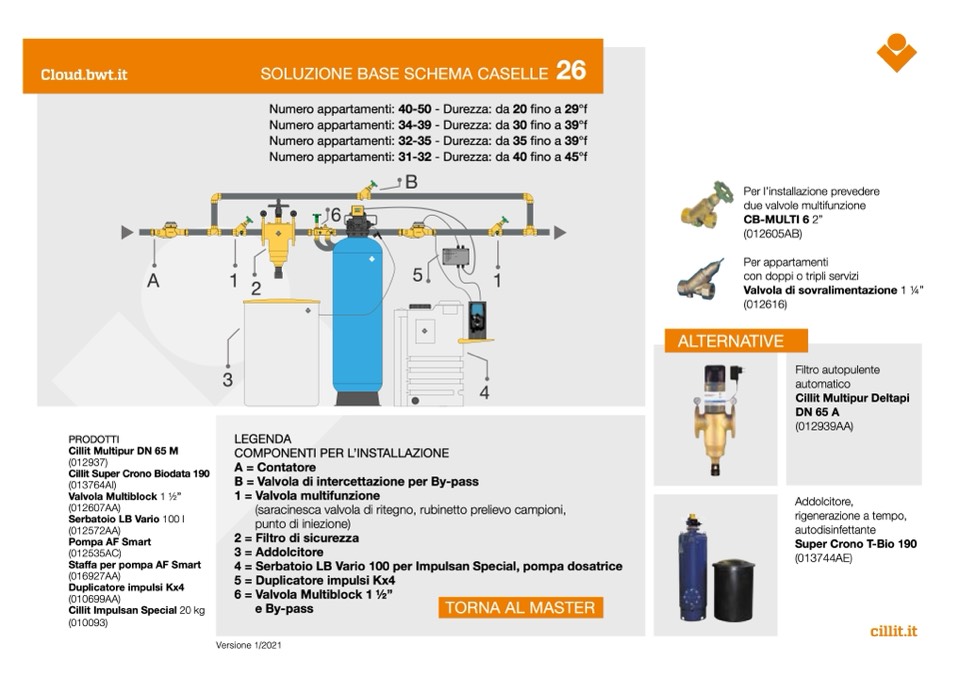

SOLUZIONE BASE SCHEMA CASELLE

26

Numero appartamenti:

40-50 - Durezza: da 20 fino a 29°f

Numero appartamenti:

34-39 - Durezza: da 30 fino a 39°f

Numero appartamenti:

32-35 - Durezza: da 35 fino a 39°f

Numero appartamenti:

31-32 - Durezza: da 40 fino a 45°f

B

6

IN 1

IN 2

A

1

5

1

2

3

4

PRODOTTI

LEGENDA

COMPONENTI PER L’INSTALLAZIONE

A = Contatore

B = Valvola di intercettazione per By-pass

1 = Valvola multifunzione

Filtro autopulente

automatico

Cillit Multipur Deltapi

DN 65 A

(012939AA)

Addolcitore,

rigenerazione a tempo,

autodisinfettante

Super Crono T-Bio 190

(013744AE)

Cillit Multipur DN 65 M

(012937)

(013764AI)

Valvola Multiblock 1 1⁄2”

(012607AA)

Serbatoio LB Vario 100 l

(012572AA)

Pompa AF Smart

(012535AC)

Staffa per pompa AF Smart

(016927AA)

Duplicatore impulsi Kx4

(010699AA)

Cillit Impulsan Special 20 kg

(010093)

Cillit Super Crono Biodata 190

2=

3=

4 =

5 =

6 =

(saracinesca valvola di ritegno, rubinetto prelievo campioni,

punto di iniezione)

Filtro di sicurezza

Addolcitore

Serbatoio LB Vario 100 per Impulsan Special, pompa dosatrice

Duplicatore impulsi Kx4

Versione 1/2021

cillit.it

Valvola Multiblock 1 1⁄2”

e By-pass

TORNA AL MASTER

ALTERNATIVE

Per l’installazione prevedere

due valvole multifunzione

CB-MULTI 6 2”

(012605AB)

Per appartamenti

con doppi o tripli servizi

Valvola di sovralimentazione 1 1⁄4”

(012616)
