Cloud.bwt.it

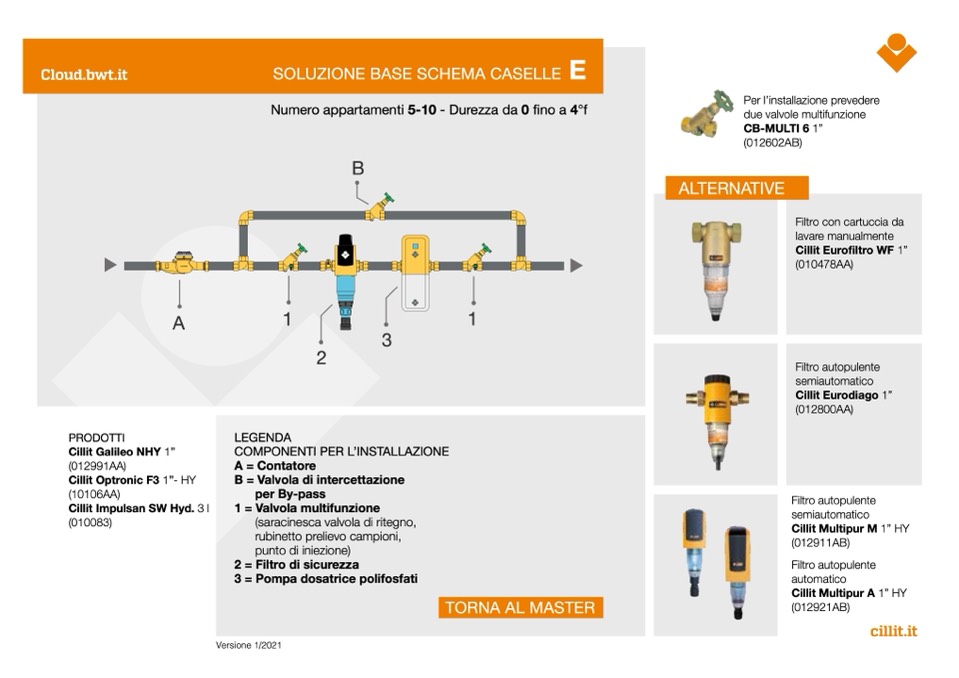

SOLUZIONE BASE SCHEMA CASELLE

E

Numero appartamenti

5-10 - Durezza da 0 fino a 4°f

B

PRODOTTI

Cillit Galileo NHY 1”

(012991AA)

Cillit Optronic F3 1”- HY

(10106AA)

Cillit Impulsan SW Hyd. 3 l

(010083)

per By-pass

1 = Valvola multifunzione

A

1

1

2

3

LEGENDA

COMPONENTI PER L’INSTALLAZIONE

A = Contatore

B = Valvola di intercettazione

Filtro con cartuccia da

lavare manualmente

Cillit Eurofiltro WF 1”

(010478AA)

Filtro autopulente

semiautomatico

Cillit Eurodiago 1”

(012800AA)

Filtro autopulente

semiautomatico

Cillit Multipur M 1” HY

(012911AB)

Filtro autopulente

automatico

Cillit Multipur A 1” HY

(012921AB)

(saracinesca valvola di ritegno,

rubinetto prelievo campioni,

punto di iniezione)

2 = Filtro di sicurezza

3 = Pompa dosatrice polifosfati

Versione 1/2021

cillit.it

TORNA AL MASTER

ALTERNATIVE

Per l’installazione prevedere

due valvole multifunzione

CB-MULTI 6 1”

(012602AB)
