Cloud.bwt.it

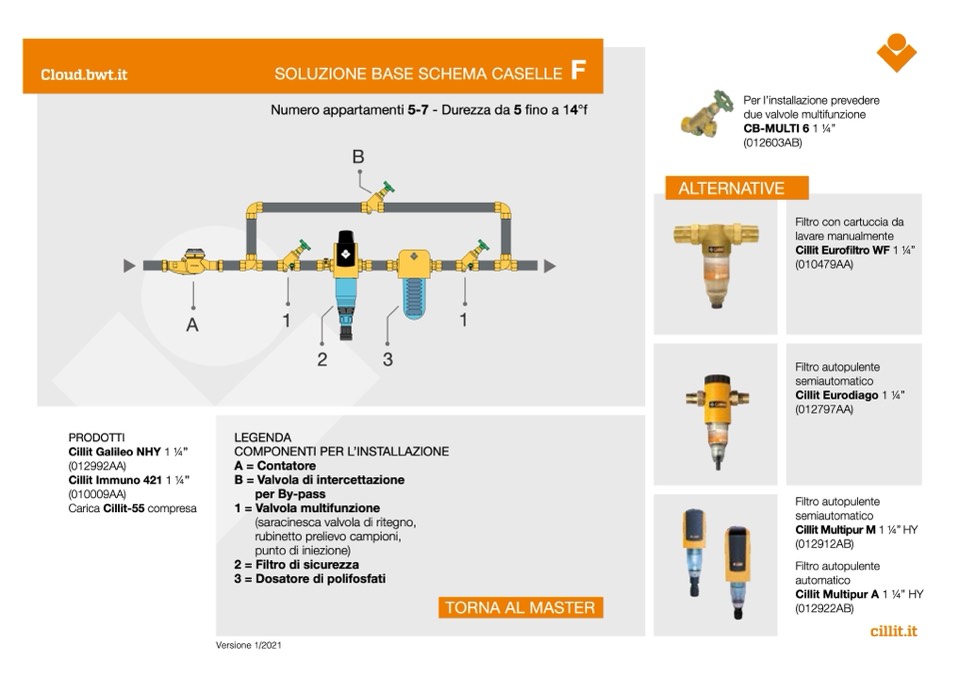

SOLUZIONE BASE SCHEMA CASELLE

F

Numero appartamenti

5-7 - Durezza da 5 fino a 14°f

B

PRODOTTI

Cillit Galileo NHY 1 1⁄4”

(012992AA)

Cillit Immuno 421 1 1⁄4”

(010009AA)

Carica Cillit-55 compresa

per By-pass

1 = Valvola multifunzione

A

1

1

2

3

LEGENDA

COMPONENTI PER L’INSTALLAZIONE

A = Contatore

B = Valvola di intercettazione

Filtro con cartuccia da

lavare manualmente

Cillit Eurofiltro WF 1 1⁄4”

(010479AA)

Filtro autopulente

semiautomatico

Cillit Eurodiago 1 1⁄4”

(012797AA)

Filtro autopulente

semiautomatico

Cillit Multipur M 1 1⁄4” HY

(012912AB)

Filtro autopulente

automatico

Cillit Multipur A 1 1⁄4” HY

(012922AB)

(saracinesca valvola di ritegno,

rubinetto prelievo campioni,

punto di iniezione)

2 = Filtro di sicurezza

3 = Dosatore di polifosfati

Versione 1/2021

cillit.it

TORNA AL MASTER

ALTERNATIVE

Per l’installazione prevedere

due valvole multifunzione

CB-MULTI 6 1 1⁄4”

(012603AB)
