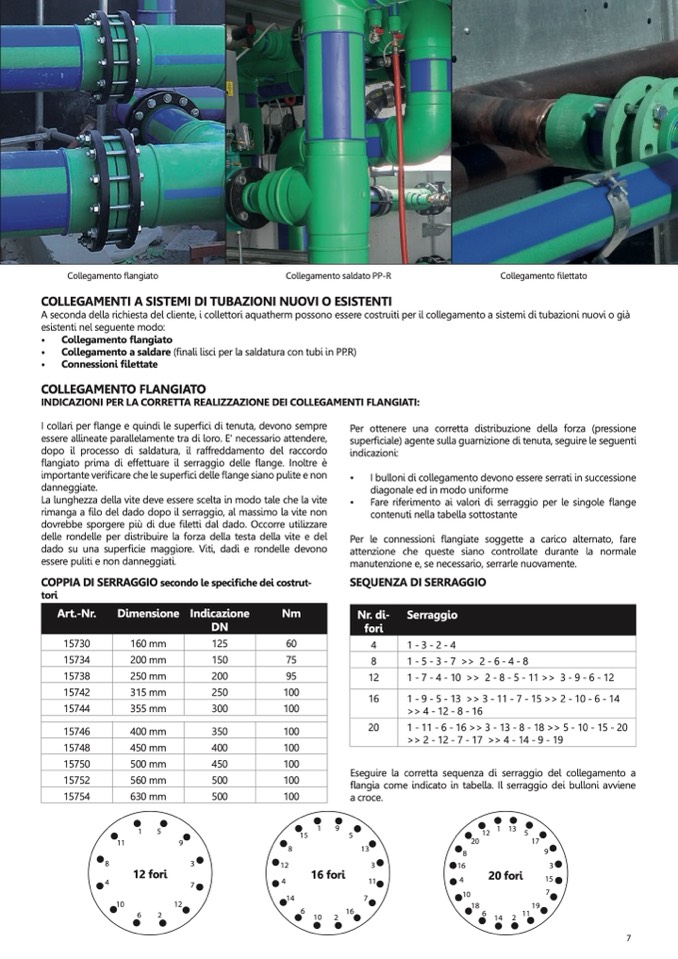

Collegamento flangiato

Collegamento saldato PP-R

Collegamento filettato

COLLEGAMENTI A SISTEMI DI TUBAZIONI NUOVI O ESISTENTI

A seconda della richiesta del cliente, i collettori aquatherm possono essere costruiti per il collegamento a sistemi di tubazioni nuovi o già

esistenti nel seguente modo:

•

Collegamento flangiato

•

Collegamento a saldare (finali lisci per la saldatura con tubi in PP.R)

•

Connessioni filettate

COLLEGAMENTO FLANGIATO

INDICAZIONI PER LA CORRETTA REALIZZAZIONE DEI COLLEGAMENTI FLANGIATI:

I collari per flange e quindi le superfici di tenuta, devono sempre

essere allineate parallelamente tra di loro. E‘ necessario attendere,

dopo il processo di saldatura, il raffreddamento del raccordo

flangiato prima di effettuare il serraggio delle flange. Inoltre è

importante verificare che le superfici delle flange siano pulite e non

danneggiate.

La lunghezza della vite deve essere scelta in modo tale che la vite

rimanga a filo del dado dopo il serraggio, al massimo la vite non

dovrebbe sporgere più di due filetti dal dado. Occorre utilizzare

delle rondelle per distribuire la forza della testa della vite e del

dado su una superficie maggiore. Viti, dadi e rondelle devono

essere puliti e non danneggiati.

COPPIA DI SERRAGGIO secondo le specifiche dei costrut-

tori

Per ottenere una corretta distribuzione della forza (pressione

superficiale) agente sulla guarnizione di tenuta, seguire le seguenti

indicazioni:

•

I bulloni di collegamento devono essere serrati in successione

diagonale ed in modo uniforme

•

Fare riferimento ai valori di serraggio per le singole flange

contenuti nella tabella sottostante

Per le connessioni flangiate soggette a carico alternato, fare

attenzione che queste siano controllate durante la normale

manutenzione e, se necessario, serrarle nuovamente.

SEQUENZA DI SERRAGGIO

Art.-Nr.

Dimensione

Indicazione

DN

Nm

15730

160 mm

125

60

15734

200 mm

150

75

15738

250 mm

200

95

15742

315 mm

250

100

15744

355 mm

300

100

15746

400 mm

350

100

15748

450 mm

400

100

15750

500 mm

450

100

15752

560 mm

500

100

15754

630 mm

500

100

Nr. di-

fori

Serraggio

4

1-3-2-4

8

1-5-3-7 >> 2-6-4-8

12

1-7-4-10 >> 2-8-5-11>> 3-9-6-12

16

1-9-5-13 >>3-11-7-15>>2-10-6-14

>>4-12-8-16

20

1-11-6-16>>3-13-8-18>>5-10-15-20

>>2-12-7-17 >>4-14-9-19

1

5

11

9

Eseguire la corretta sequenza di serraggio del collegamento a

flangia come indicato in tabella. Il serraggio dei bulloni avviene

a croce.

1

5

1

9

5

20

12

113

5

17

8

13

8

9

8

12fori

3

4

7

4

11

4

15

10

12

6

6

2

10 2

16

18

6

11

19

14 2

12

16fori

3

16

20fori

3

14

7

10

7

7
