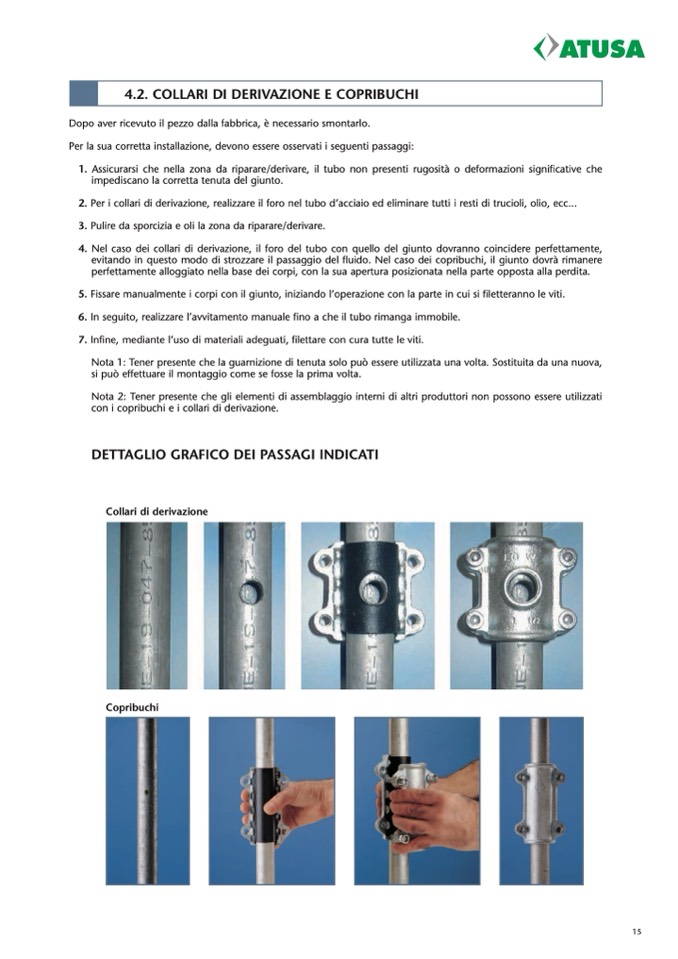

4.2. COLLARI DI DERIVAZIONE E COPRIBUCHI

Dopo aver ricevuto il pezzo dalla fabbrica, è necessario smontarlo.

Per la sua corretta installazione, devono essere osservati i seguenti passaggi:

1. Assicurarsi che nella zona da riparare/derivare, il tubo non presenti rugosità o deformazioni significative che

impediscano la corretta tenuta del giunto.

2. Per i collari di derivazione, realizzare il foro nel tubo d’acciaio ed eliminare tutti i resti di trucioli, olio, ecc...

3. Pulire da sporcizia e oli la zona da riparare/derivare.

4. Nel caso dei collari di derivazione, il foro del tubo con quello del giunto dovranno coincidere perfettamente,

evitando in questo modo di strozzare il passaggio del fluido. Nel caso dei copribuchi, il giunto dovrà rimanere

perfettamente alloggiato nella base dei corpi, con la sua apertura posizionata nella parte opposta alla perdita.

5. Fissare manualmente i corpi con il giunto, iniziando l’operazione con la parte in cui si filetteranno le viti.

6. In seguito, realizzare l’avvitamento manuale fino a che il tubo rimanga immobile.

7. Infine, mediante l’uso di materiali adeguati, filettare con cura tutte le viti.

Nota 1: Tener presente che la guarnizione di tenuta solo può essere utilizzata una volta. Sostituita da una nuova,

si può effettuare il montaggio come se fosse la prima volta.

Nota 2: Tener presente che gli elementi di assemblaggio interni di altri produttori non possono essere utilizzati

con i copribuchi e i collari di derivazione.

DETTAGLIO GRAFICO DEI PASSAGI INDICATI

Collari di derivazione

Copribuchi
