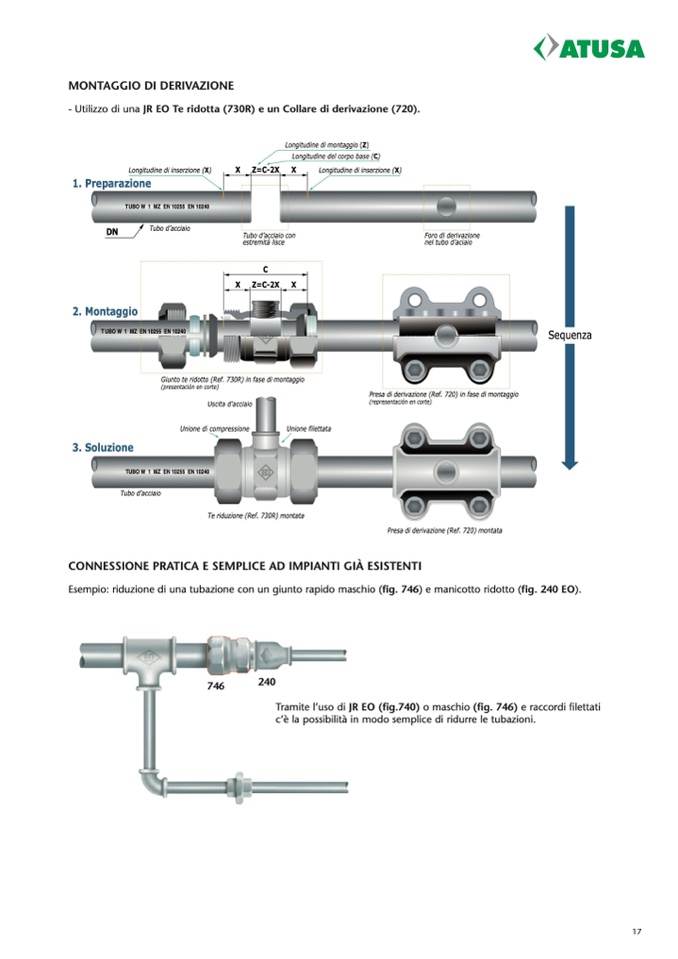

MONTAGGIO DI DERIVAZIONE

- Utilizzo di una JR EO Te ridotta (730R) e un Collare di derivazione (720).

Longitudine di inserzione (X)

1. Preparazione

TUBO W 1 MZ EN 10255 EN 10240

X Z=C-2X X

Tubo d’acciaio con

estremitá lisce

C

X Z=C-2X X

Longitudine di inserzione (X)

DN

2. Montaggio

Tubo d’acciaio

Foro di derivazione

nel tubo d’aciaio

Presa di derivazione (Ref. 720) in fase di montaggio

(representación en corte)

Presa di derivazione (Ref. 720) montata

TUBO W 1 MZ EN 10255 EN 10240

Sequenza

3. Soluzione

Giunto te ridotto (Ref. 730R) in fase di montaggio

(presentación en corte)

Uscita d’acciaio

Unione di compressione

TUBO W 1 MZ EN 10255 EN 10240

Tubo d’acciaio

Te riduzione (Ref. 730R) montata

Longitudine di montaggio (Z)

Longitudine del corpo base (C)

Unione filettata

CONNESSIONE PRATICA E SEMPLICE AD IMPIANTI GIÀ ESISTENTI

Esempio: riduzione di una tubazione con un giunto rapido maschio (fig. 746) e manicotto ridotto (fig. 240 EO).

240

746

Tramite l’uso di JR EO (fig.740) o maschio (fig. 746) e raccordi filettati

c’è la possibilità in modo semplice di ridurre le tubazioni.
