1.1. SISTEMA A COMPRESSIONE
1.2. COMPONENTI DEL SISTEMA
12
1
11
1
12
11

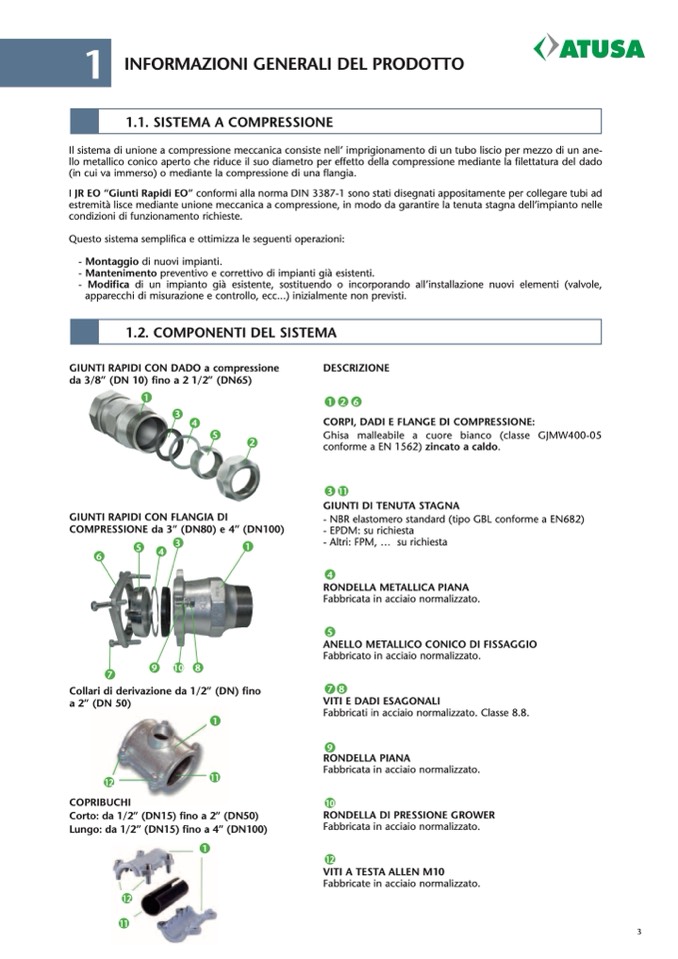

INFORMAZIONI GENERALI DEL PRODOTTO
Il sistema di unione a compressione meccanica consiste nell’ imprigionamento di un tubo liscio per mezzo di un ane-
llo metallico conico aperto che riduce il suo diametro per effetto della compressione mediante la filettatura del dado
(in cui va immerso) o mediante la compressione di una flangia.
I JR EO “Giunti Rapidi EO” conformi alla norma DIN 3387-1 sono stati disegnati appositamente per collegare tubi ad
estremità lisce mediante unione meccanica a compressione, in modo da garantire la tenuta stagna dell’impianto nelle
condizioni di funzionamento richieste.
Questo sistema semplifica e ottimizza le seguenti operazioni:
- Montaggio di nuovi impianti.
- Mantenimento preventivo e correttivo di impianti già esistenti.
- Modifica di un impianto già esistente, sostituendo o incorporando all’installazione nuovi elementi (valvole,
apparecchi di misurazione e controllo, ecc...) inizialmente non previsti.
GIUNTI RAPIDI CON DADO a compressione
da 3/8” (DN 10) fino a 2 1/2” (DN65)
DESCRIZIONE
1
2
6
CORPI, DADI E FLANGE DI COMPRESSIONE:
Ghisa malleabile a cuore bianco (classe GJMW400-05
conforme a EN 1562) zincato a caldo.
3 11
GIUNTI DI TENUTA STAGNA
- NBR elastomero standard (tipo GBL conforme a EN682)
- EPDM: su richiesta
- Altri: FPM, ... su richiesta
4
RONDELLA METALLICA PIANA
Fabbricata in acciaio normalizzato.
5
ANELLO METALLICO CONICO DI FISSAGGIO
Fabbricato in acciaio normalizzato.
7
8
VITI E DADI ESAGONALI
Fabbricati in acciaio normalizzato. Classe 8.8.
9
RONDELLA PIANA
Fabbricata in acciaio normalizzato.
10
RONDELLA DI PRESSIONE GROWER
Fabbricata in acciaio normalizzato.
12
VITI A TESTA ALLEN M10
Fabbricate in acciaio normalizzato.
1
3
4
5
2
GIUNTI RAPIDI CON FLANGIA DI
COMPRESSIONE da 3” (DN80) e 4” (DN100)
6
7
5
4
3
1
9
10 8
Collari di derivazione da 1/2” (DN) fino
a 2” (DN 50)
COPRIBUCHI
Corto: da 1/2” (DN15) fino a 2” (DN50)
Lungo: da 1/2” (DN15) fino a 4” (DN100)
